Разъединители наружной установки 10 кВ

Общее описание

Обеспечивает  надежную передачу номинального тока.  Создает видимый разрыв на участке воздушных линий напряжением 6-10 кВ промышленной частоты 50, 60 Гц. Безопасная коммутация токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий. Применяют для комплектных трансформаторных подстанций


Не обслуживаемый аппарат.
Стойкость медного токопровода к агрессивной среде.
Покрытие горячим цинком.
Коммутация при толщине льда 20 мм.
Вандалостойкий привод.
Надежная система блокировок.

Технические характеристики

Технические характеристики Значение
Номинальное напряжение, кВ
10
Номинальный ток, А
400; 630
Механический ресурс циклов ВО
До 10 000
Рабочая температура, °С
-60°
+40

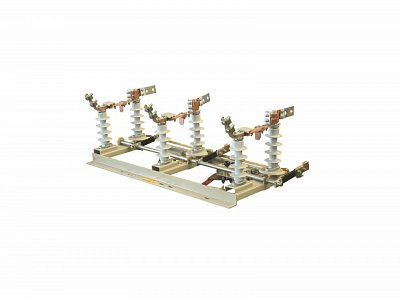

РАЗЪЕДИНИТЕЛЬ РЛНД СЭЩМ-10/400(630)


Разъединитель предназначен для создания видимого разрыва электрической цепи и заземления отключенных участков цепи с целью безопасного обслуживания электротехнического оборудования. С его помощью можно включить под напряжением обесточенные участки цепи высокого напряжения, а также заземлять отключенные участки при помощи ножей заземления (возможна установка двух ножей заземления или изготовление разъединителя без них).

Привод разъединителя ПР СЭЩ-01-УХЛ1 предназначен для ручного оперирования разъединителем.

Разъединитель представляет собой трехполюсный аппарат, каждый полюс которого имеет одну неподвижную и одну подвижную колонки, с разворотом главных ножей в горизонтальной плоскости. Рама разъединителя и корпус имеют двойное покрытие. Поворотная колонка разъединителя устанавливается на подшипнике скольжения, что обеспечивает свободный поворот колонок на 90°. Подшипник и неразъемный контакт неподвижной колонки защищены от попадания влаги планкой и козырьком. Контактное нажатие в разъемном контакте обеспечивается плоскими пружинами. Контакт подвижной колонки соединен с контактным вводом посредством гибкой связи.

В приводе разъединителя предусмотрена блокировка от включения ножей заземления при включенных ножах главного контура. В корпусе привода предусмотрены отверстия для установки блок-замка.

Разъединители и привода изготавливаются в исполнении УХЛ1 и Т1 ГОСТ 15150 РЛНД СЭЩ изготавливаются двух- и трёхполюсного исполнения на номинальный ток 400 или 630 А, а также с одним или двумя ножами заземления. Габаритные и присоединительные размеры двухполюсного РЛНД СЭЩ представлены на рис. 3.1, трёхполюсного с одним валом ножей заземления на рис. 3.2, привода управления ПР СЭЩ-01-1УХЛ1 на рис. 3.3, трёхполюсного с двумя валами ножей заземления на рис. 3.4, привода управления ПР СЭЩ-02-1УХЛ1 на рис. 3.5.

Возможна установка фарфоровых II, либо полимерных изоляторов II, IV класса изоляции по степени загрязнения.

Для заказа разъединителя РЛНД СЭЩ необходимо заполнить опросный лист. Опросный лист размещен в приложении.

Технические характеристики РЛНД СЭЩ

Таблица 3.1

Наименование параметра Значение параметра
Окружающая среда Промышленная атмосфера тип П
Температура окружающего воздуха от +40°С до −60°С
Скорость ветра при наличии корки льда не более 15 м/с
Скорость ветра без гололеда не более 36 м/с
Высота над уровнем моря, не более, м 1000
Толщина корки льда, не более, мм 10
Номинальное напряжение, кВ 10
Номинальный ток, А 400 (630)
Ток термической стойкости, кА 10
Ток электродинамической стойкости, кА 25
Длина пути утечки внешней изоляции, см
Для изоляторов: СЧ-80-11-УХЛ1 30
ИСП-0,8/Ю11-УХЛ1 30
ИСП-0,8/10-1У-УХЛ1 45
Допустимая механическая нагрузка на выводы с учетом влияния ветра и гололеда, не менее, Н 200
Наибольшее усилие, прилагаемое к приводу при длине рукоятки оперирования вместе с удлинителем не более 1м, Н 245
Масса, не более, кг 40
Вагонная норма — 200шт.
Контейнер 5т — 1бшт., Зт — 8шт.


Рис. 3.1. Разъединитель двухполюсный РЛНД СЭЩ*10/400 (630)-УХЛ1



Рис. 3.2. Разъединитель трёхполюсный РЛНД СЭЩ 10/400 (630)-УХЛ1


Рис. 3.3. Привод ПР СЭЩ-01-1УХЛ1 для управления разъединителем РЛНД СЭЩ


Рис. 3.4. Разъединитель трёхполюсный РЛНД СЭЩ-2-10-11-400(б30)-УХЛ1


Рис. 3.5. Привод ПР СЭЩ-02-1УХЛ1 для разъединителя РЛНД СЭЩ-2-10-И-400(630)-УХЛ1

РАЗЪЕДИНИТЕЛЬ РЛК СЭЩ-10(15;20)/630


Разъединитель РЛК СЭЩ (линейный, качающегося типа) предназначен для включения и отключения обесточенных участков электрической цепи высокого напряжения, токов холостого хода трансформаторов, зарядных токов воздушных линий, а также заземления отключенных участков цепи при помощи встроенных заземлителей.

Разъединители должны эксплуатироваться в условиях, нормированных ГОСТ 15150-69 и ГОСТ 15543.1-89.

Категория размещения 1, исполнение УХЛ, при этом:

  • высота над уровнем моря — не более 1000 м;
  • верхнее рабочее значение температуры окружающего воздуха — плюс 40 °С;
  • нижнее рабочее значение температуры окружающего воздуха — минус 60 °С;
  • скорость ветра не более 40 м/с при отсутствии гололеда и не более 15 м/с в условиях гололеда толщиной не более 20 мм;
  • окружающая среда — взрыво- и пожаробезопасная, не содержащая токоведущей пыли, химически активных газов и испарений;
  • сейсмическая активность — не более 9 баллов по шкале MSK-64.

Структура условного обозначения РЛК СЭЩ


Таблица 4.1

Обозначение варианта исполнения Конструктивное расположение заземлителей Изолятор/ грозовой импульс, кВ
со стороны гибкой связи со стороны разъемного контакта
РЛК(В) СЭЩ — 2-__-__/б30 УХЛ1 + + полимерный/75
РЛК(В) СЭЩ — 1б-__-_/630 УХЛ1 - + полимерный/75
РЛК(В) СЭЩ — 1б-__-_/630 УХЛ1 + - полимерный/75
РЛК(В) СЭЩ — __-__/б30 УХЛ1 - - полимерный/75

Технические характеристики РЛК(В) СЭЩ

Таблица 4.2

РЛК(В)СЭЩ- РЛК(В)СЭЩ- РЛК(В)СЭЩ-
−10/630 −15/630 −20/630
Номинальное напряжение, кВ 10 15 20
Наибольшее рабочее напряжение, кВ 12 17,5 24
Номинальный ток, А 630
Номинальная частота, Гц 50; 60
Ток термической стойкости, кА 10
Ток электродинамической стойкости, кА 25
Время протекания тока термической стойкости — для главных ножей/для заземляющих ножей 3/1
Наибольшее усилие, прикладываемое к приводу, Н 245
Сопротивление постоянному току главного токоведущего контура, Ом, не более 125×10б 135×10б 155×10б
Допустимая механическая нагрузка на выводы от присоединяемых проводов с учетом влияния ветровых нагрузок (скорость ветра до 15м/с) и образования
льда (толщина корки льда до 20мм), Н, не более 200 500
Механический ресурс, циклов В-0 (класс механической износостойкости) 10000 (М2)
Толщина корки льда при оперировании разъединителем, не более, мм 20
Масса трехполюсного/однополюсного разъединителя, кг, не более* 21/11 23,5/12 25/13,5
Длина пути утечки внешней изоляции, мм, не менее 330 500 680
Испытательное одноминутное напряжение промышленной частоты, кВ:

  • относительно земли и между полюсами
42 55 65
  • между разомкнутыми контактами разъединителей
48 63 75
Испытательное напряжение грозового импульса 1.2/50 мкс, кВ

  • относительно земли и между полюсами
42 55 65
  • между разомкнутыми контактами разъединителей
48 63 75
Включение, отключение, А, не более**

  • токов холостого хода трансформаторов
3 3 3
  • зарядных токов воздушных и кабельных линий
2 2 2
Габаритные размеры:

трехполюсного горизонтального/вертикального мм, не более***

  • длина
975/875 1155/995 1280/1100
  • ширина
890/970 890/970 890/970
(176/235)**** (176/235)**** (176/235)****
  • высота
390/390 495/495 530/530

* - разъединитель имеет два ножа заземления;

** - при межполюсном расстоянии 400мм;

*** - для разъединителей с двумя ножами заземления, при положении: главные ножи — ВКЛ, заземляющие — ОТКЛ;

**** - ширина однополюсного горизонтального/вертикального.


1 — рама; 2,3 — главный нож; 4 — главный пальчиковый контакт; 5 — гибкая связь главной контактной части; б — заземлитель; 7 — пальчиковый контакт заземлителя; 8 — кронштейн подвижных изоляторов; 9 — вал главных ножей; 10 — вал заземлителя; 11 — контакт; 12 — контакт заземления; 13 — гибкая связь; 14 — рычаг; 16 — направляющие; 17 — изолятор; 18 — козырек; 19 — болт заземления

Рис.4.1 Разъединитель РЛКСЭЩ*-2-11-10/б30УХЛ1


Рис.4.2 Расположение отверстий для крепления разъединителя
