Разъединители наружной установки РН-СЭЩ-220 кВ

Общее описание

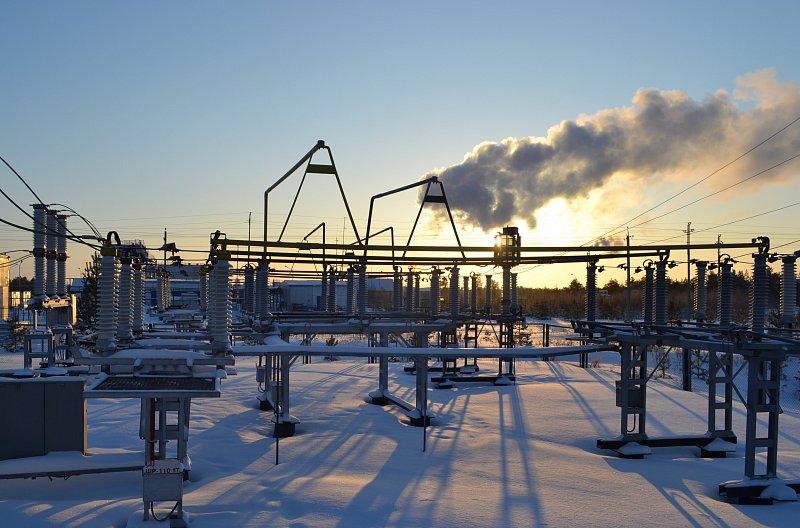

Обеспечивает  надежную передачу номинального тока.  Создает видимый разрыв на участке воздушных линий напряжением 220 кВ промышленной частоты 50, 60 Гц. Безопасная коммутация токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий. Применяют в комплектных трансформаторных подстанций блочного типа КТПБ и распределительных устройствах ОРУ

Разъединители предназначены для включения и отключения обесточенных участков электрических цепей, находящихся под напряжением, заземления отключенных участков при помощи стационарных заземлителей. Разъединители изготавливаются в однополюсном и трехполюсном исполнении. Конструкция разъединителей, как для главных, так и для заземляющих ножей, предусматривает установку следующих типов приводов: ПДС СЭЩ (двигательный), ПРМ СЭЩ (ручной). На разъединитель могут устанавливаться как фарфоровые, так и полимерные изоляторы. Возможна установка специальных защитных козырьков. Разъединитель РН-СЭЩ-220 аттестован в ПАО "Россети".

Не обслуживаемые контакты из бериллиевой бронзы.
Покрытие горячим цинком.
Удобная сборка при монтаже.
Безопасное, дистанционное управление.
Надежная система блокировок.
Энерго-эффективные привода.
Покрытие горячим цинком.
Ручные и двигательные привода

Преимущества:

  • Скользящие контактные части покрыты гальваническим серебром, что снижает переходное сопротивление.
  • В подшипниках основания колонок используется специальная смазка, не требующая замены и пополнения в течение всего срока службы разъединителя.
  • Проведенные испытания подтвердили надежную работу разъединителя в условиях сильного обледенения.
  • Двигательные привода главных ножей и ножей заземления позволяют легко сопрягаться с автоматизированной системой управления подстанцией. Что позволяет управлять разъединителем и получать информацию о его состоянии дистанционно.
  • В конструкции разъединителя используются только отечественные материалы и комплектующие, изделие на 100% локализовано в России.

Технические параметры

Наименование параметра Значение параметра для исполнений
РН-СЭЩ -220/1250 РН-П СЭЩ-220/1250  РН-СЭЩ-220/2000 РН П-СЭЩ-220/2000
Номинальное напряжение, кВ 220
Наибольшее рабочее напряжение, кВ 252
Номинальный ток, А 1250 2000
Ток термической стойкости, кА 31,5 40
Ток электродинамической стойкости, кА 80 100
Время протекания номинального кратковременного выдерживаемого тока (время короткого замыкания), с:
- для главных ножей
- для заземляющих ножей



3
1
Допустимая механическая нагрузка на выводы от присоединяемых проводов с учетом влияния ветровых нагрузок (скорость ветра до 15 м/c) и образования льда (толщина корки льда до 20 мм), Н, не более 1000 1200
Механический ресурс для главной цепи, циклов вкл./выкл. 10000
Толщина корки льда при оперировании разъединителем, не более, мм 20
Наибольшее усилие, прикладываемое к рукоятке привода, Н 245
Номинальная частота, Гц 50; 60
Включение, отключение, А, не более*:
- токов холостого хода трансформаторов
- зарядных токов воздушных и кабельных линий
3
1.5
Сейсмостойкость по шкале MSK-64, балл, не более 9
Температура окружающего воздуха, ºС от -60 до +40
Масса, кг, не более* 590 740 605 755

* Масса дана для разъединителей с фарфоровыми изоляторами
