Разъединители наружной установки 35 кВ

Общее описание

Обеспечивает  надежную передачу номинального тока.  Создает видимый разрыв на участке воздушных линий напряжением 27,5, 35 кВ промышленной частоты 50, 60 Гц. Безопасная коммутация токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий. Применяют в комплектных трансформаторных подстанций блочного типа КТПБ и распределительных устройствах ОРУ, ЗРУ

Не обслуживаемые контакты из бериллиевой бронзы.
Без дополнительных регулировок в течении 25 лет.
Безопасное, дистанционное управление.
Надежная система блокировок.
Энерго-эффективные привода.
Одно, двух, трех полюсные.
Доступность по комплектации.

Технические характеристики

Технические характеристики Значение
Номинальное напряжение, кВ
35
Номинальный ток, А
1 000; 2 000
Электродинамическая стойкость, кА
50; 80
Механический ресурс циклов ВО
10 000
Рабочая температура, °С
-60°
+40°

РАЗЪЕДИНИТЕЛИ РГП-СЭЩ-35кВ


Предназначены для включения и отключения обесточенных участков электрической цепи высокого напряжения 35 кВ, промышленной частоты 50 Гц, токов холостого хода трансформаторов, зарядных токов воздушных линий, а также заземления отключенных участков при помощи встроенных заземлителей.

Разъединители изготавливаются в одно-, двух- и трехполюсном исполнениях. Оперирование разъединителем производится при помощи ручного (ПР-СЭЩ) или двигательного (ПД-СЭЩ или ПДС-СЭЩ) привода. Ручной привод может быть совмещенным (один привод на все ножи ПР СЭЩ-10(11,12,20) УХЛ1), или раздельным для главных и заземляющих ножей (ПР-М СЭЩ-16-90 УХЛ1).

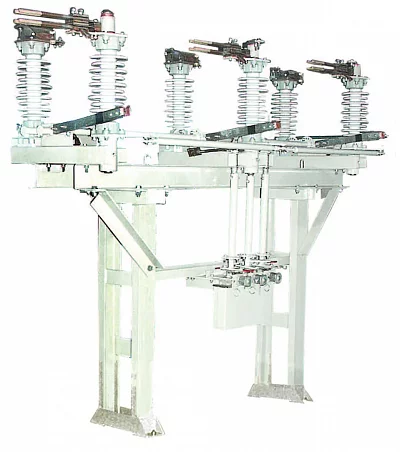

Конструктивно полюс разъединителя выполнен в виде двухколонкового аппарата с разворотом главного ножа на 90° в горизонтальной плоскости.

Преимущество разъединителя РГП СЭЩ перед разъединителем РДЗ СЭЩ в измененной конструкции главных ножей. Контакты главных ножей РГП СЭЩ выполнены из бронзового сплава и имеют специальную конфигурацию. Контакты обеспечивают равномерное поджатие и, поэтому, хороший электрический контакт во время всего срока службы разъединителя.

Одна из колонок аппарата выполнена неподвижной, что позволило уменьшить количество кинематических связей и увеличило надёжность аппарата. Контакты хорошо работают в условиях сильного обледенения.
