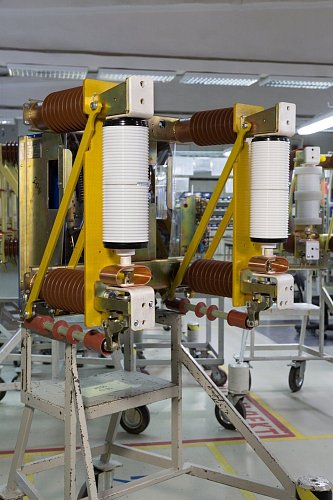

ВВУ-СЭЩ 35(27,5) кВ

Общее описание

Обеспечивает надежную и стабильную работу распределительной энергосистемы. Безопасная для персонала коммутация в нормальных и аварийных режимах в сетях трёхфазного переменного тока частотой 50 Гц с номинальным напряжением 27,5 и 35 кВ. Выключатели используют для вновь разрабатываемых КРУ и при реконструкции.

Пружино-моторный или электромагнитный привод.
Управление коммутацией без оперативного тока.
Высокий коммутационный ресурс.
Конфигурируемое решение по требованию заказчика.

Технические характеристики

Технические характеристики Значение
Номинальное напряжение, кВ
35
Номинальный ток, А
1 000; 1 600
Номинальный ток отключения, кА
20, 25
Механический ресурс циклов ВО
до 25 000

Модификации

ВВУ-СЭЩ-35-20 (25)/1000 (1600)

Оптимальное решение по применению, как в новых проектах, так и при реконструкции распределительных шкафов. ТИ-137.

ВВУ-СЭЩ-27,5 (35)-25/630-2000

Одно-, двух- и трехфазные аппараты применяют для надежной работы железнодорожных объектов, тяговых подстанциях. ТИ-190

ВВУ-СЭЩ-35

Уникальное решение в распределительном оборудовании 35 кВ. ТИ-191

ВВУ-СЭЩ-Э(П)-35-25/1600 У2 и ВВУ-СЭЩ-1П-27(35)


Технические параметры ВВУ-СЭЩ-Э(П)-35-25/1600 У2 ВВУ-СЭЩ-1П-27(35)
Номинальное напряжение, кВ 35 27,5
Номинальный ток, А 1000; 1600; 2000 1000; 1600; 2000
Номинальный ток отключения, кА 20; 25 25
Ток термической стойкости, 3с, кА 20; 63 25
Ток электродинамической стойкости, кА 50; 62,5 63
Ток включения, кА:
  • наибольший пик
50; 63 63
  • начальное действующее значение периодической составляющей
20; 25 20
Собственное время отключения, с, не более 0,04 0,04
Полное время отключения, с, макс 0,06 0,06
Собственное время включения, с, макс: 0,11
  • с пружинно-моторным приводом
0,08
  • с электромагнитным приводом
0,11
Номинальное напряжение цепей управления, В:
  • постоянного тока
110; 220 110; 220
  • переменного тока
120; 230 110, 127, 220
Механический ресурс, циклов ВО 25000 25000
Коммутационный ресурс, циклов ВО:
  • при номинальном токе
25000 25000
  • при номинальном токе отключения
25 25
Масса, кг до 130 до 90
Габаритные размеры (глубина х ширина х высота), мм 768×720×760 400×735×724
