Терминал нового поколения

ООО «НТЦ «Механотроника» расширена линейка продукции для сетей среднего напряжения. В ряду серийных блоков появилась новинка – БМРЗ-200. Устройство объединяет в себе функции цифровой релейной защиты и блока управления вакуумным выключателем. БМРЗ-200 – воплощение единства надежных, проверенных решений и новых возможностей.

ООО «НТЦ «Механотроника» расширена линейка продукции для сетей среднего напряжения. В ряду серийных блоков появилась новинка – БМРЗ-200. Устройство объединяет в себе функции цифровой релейной защиты и блока управления вакуумным выключателем. БМРЗ-200 – воплощение единства надежных, проверенных решений и новых возможностей.

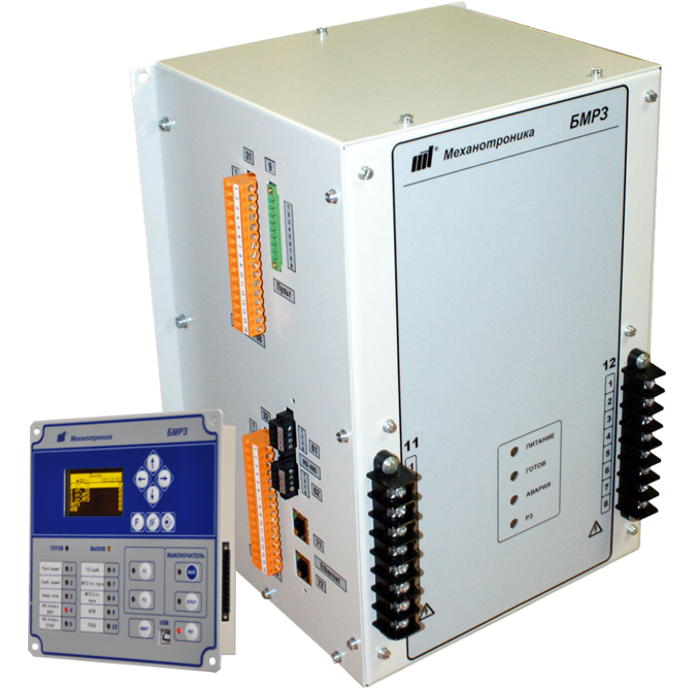

бмрз-200.pngТерминал нового поколения БМРЗ-200, аналогично БМРЗ-100, выполняет все необходимые функции цифровых устройств релейной защиты – обеспечивает надежную работу вводного и секционного выключателя, а также кабельных и воздушных линий. Помимо этого, новый терминал выполняет функции управления вакуумными выключателями с магнитной защелкой и осуществляет постоянную полную физическую диагностику цепей привода выключателя и самого выключателя. Его применение избавляет от необходимости устанавливать специальные устройства управления выключателем.

Универсальный блок питания в составе БМРЗ-200 запитан от цепей оперативного тока (в том числе и переменного) и от измерительных трансформаторов тока. В устройстве впервые реализована идея децентрализованного размещения элементов питания, то есть в каждом отдельном устройстве БМРЗ-200, а не в виде централизованных аккумуляторных внешних батарей, как это было в терминалах предыдущей серии. Встроенный накопитель электроэнергии обеспечивает полный цикл управления выключателем при отсутствии оперативного тока в течение длительного времени.

Цифровой блок релейной защиты БМРЗ-200 самостоятельно обеспечивает питание подключенных внешних дискретных цепей типа «сухой контакт», при этом производится непрерывная диагностика состояния цепей. Таким образом, обрывы или короткие замыкания во вторичных цепях без промедления определяются функциями диагностики. Интеллектуальный дискретный вход устройств БМРЗ осуществляет управление током при замыкании «сухих контактов» и обеспечивает величину, достаточную для пробития оксидной пленки контактов в первый момент времени, а также снижает величину тока после замыкания. Это позволяет отказаться от установки шунтирующих резисторов и уменьшить энергопотребление.

БМРЗ-200 дает возможность прямого подключения к сетям Ethernet по проводному или оптическому интерфейсу и поддерживает стандартные протоколы АСУТП. Это позволяет отказаться от установки отдельных контроллеров и облегчает интеграцию ячейки в систему АСУТП.

Использование БМРЗ-200 в ячейке КРУ позволяет постоянно контролировать исправность всех цепей вторичной коммутации и сократить количество устанавливаемого оборудования: автоматов и промежуточных реле, шунтирующих резисторов, количество клеммных соединений, проводных связей. Таким образом, целесообразность применения дорогостоящих аккумуляторных батарей поставлена под сомнение.
