ТОЛ-СЭЩ-10-11М

Электрощит Самара освоено производство малогабаритных трансформаторов тока ТОЛ-СЭЩ-10-11М. Они предназначены для передачи сигнала измерительной информации приборам и устройствам защиты, измерения, автоматики, управления и сигнализации в электрических установках переменного тока на класс напряжения до 10 кВ с частотой 50 Гц, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установки (КРУ, КСО). Изделия адаптированы для эксплуатации в цепях коммерческого учета электроэнергии.

Электрощит Самара освоено производство малогабаритных трансформаторов тока ТОЛ-СЭЩ-10-11М. Они предназначены для передачи сигнала измерительной информации приборам и устройствам защиты, измерения, автоматики, управления и сигнализации в электрических установках переменного тока на класс напряжения до 10 кВ с частотой 50 Гц, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установки (КРУ, КСО). Изделия адаптированы для эксплуатации в цепях коммерческого учета электроэнергии.

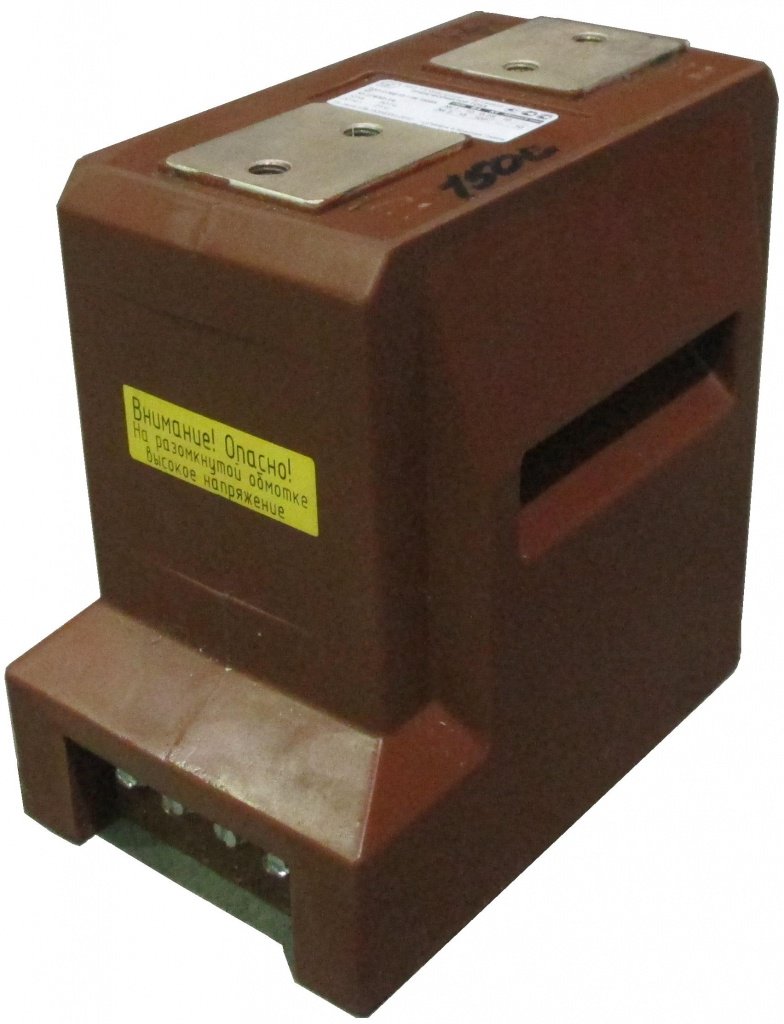

ТОЛ-СЭЩ-10-11МБлагодаря изменениям конструкции удалось сократить длину ТОЛ-СЭЩ-10-11М по опорной поверхности до 248 мм, а габаритную длину до 218 мм, эти параметры у нового трансформатора меньше чем у ТОЛ-СЭЩ-10-11 стандартной серии на 30 мм и 60 мм, соответственно.

Размеры креплений изделия были сохранены, что позволяет устанавливать трансформаторы серии М в обычные КРУ и КСО. Экономия свободного пространства внутри ячейки дает возможность ее дальнейшего совершенствования по габаритам и техническим характеристикам.

 ТОЛ-СЭЩ-10-11М имеет пломбировочную крышку вторичных выводов, что позволяет защитить его от несанкционированного доступа к выводам коммерческого учета.

Внешне измерительные трансформаторы представляют собой опорную конструкцию. Эпоксидный компаунд, из которого изготовлен корпус устройства, одновременно является главным изолирующим материалом и выполняет функцию защиты обмоток от механических и климатических воздействий. Вторичные обмотки имеют стандартные параметры и габариты. Конструкция элементов крепления и первичных контактов ТОЛ-СЭЩ-10-11М обеспечивает удобство монтажа и эксплуатации устройства. Поверхность контактов на номинальные первичные токи 1000 – 2000 А покрыта серебром гальваническим методом.

Для комплектации трансформатора используются только качественные детали и материалы, прошедшие тщательный входной контроль.

Уменьшение габаритов позволило сократить количество расходных материалов на производство изделия, как следствие себестоимость и итоговая цена ТОЛ-СЭЩ-10-11М оказались ниже чем у ТОЛ-СЭЩ-10-11 стандартной серии. Поставки трансформаторов серии М начались в декабре 2014 г. Уже по итогам первых месяцев продаж, во многом благодаря ценовой привлекательности, новинка стала коммерчески успешной.

ТОЛ-СЭЩ-10-11М имеет сертификат соответствия ГОСТ Р ТОЛ-СЭЩ 10 кВ.
