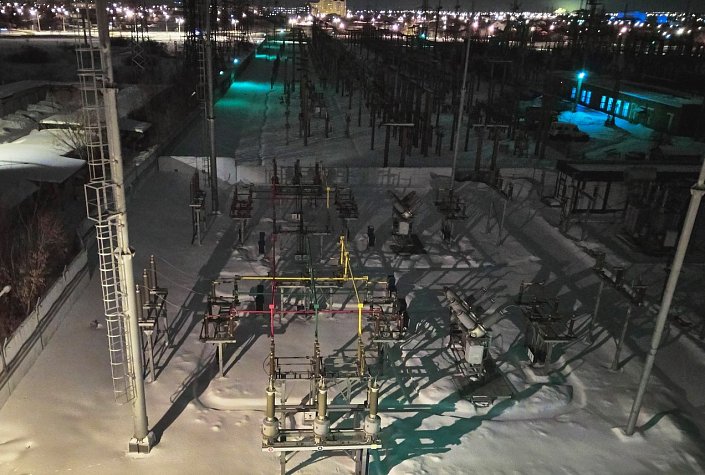

Реконструкции ПС 110/35/6 кВ «Крейда»

В первом квартале 2013 г. Электрощит Самара был выигран тендер на выполнение проектно-изыскательских работ для энергообъекта ОАО «Белгородэнерго» - ПС 110/35/6 кВ «Крейда».

Подстанция расположена в черте г. Белгород, поэтому, согласно требованиям заказчика, она должна быть компактной и эстетичной, кроме того, должна быть предусмотрена возможность транспортировать все необходимое оборудование на стандартной еврофуре.

Перед проектировщиками была поставлена непростая задача: установить все необходимое электрооборудование в стандартное электротехническое модульное здание Электрощит Самара с габаритными размерами, позволяющими доставить их по железной дороге и автотранспортом. Для этого был применен ряд оригинальных технических решений. Разработано и реализовано решение бокового воздушного ввода к ячейке КРУ-СЭЩ-65.

На ПС «Крейда» было поставлено ЗРУ-СЭЩ 6кВ совмещенное с ОПУ-СЭЩ с применением ячеек КРУ-СЭЩ-63 (28 шт.) в модуле электротехнических блоков и ЗРУ-СЭЩ 35 кВ на базе ячеек КРУ-СЭЩ-65 в модуле электротехнических блоков с выключателями ВВУ-СЭЩ-П-35 кВ собственного производства.

В рамках разработки проекта «Реконструкция ПС 110/35/6 кВ «Крейда», было применено множество удачных технических решений, этот опыт будет использован в работе над новыми энергообъектами.

Сети и генерация

В рамках реконструкции ПС 110/35/6 кВ «Крейда» Электрощит Самара реализовал усовершенствованный проект КТП-СЭЩ-Б(М) 35/6 кВ, в исполнении ЗРУ-СЭЩ 35 кВ.

Поставленное оборудование

КРУ-СЭЩ-70 6, 10, 15, 20 кВ

Комплектное распределительное устройство КРУ-СЭЩ-70 предназначено для приема и распределения электрической энергии переменного трехфазного тока с частотой 50 Гц с различными номинальными значениями напряжения и тока.

КТП-СЭЩ-Б(М) (КТПБ(М))
Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) используется в энергосистемах, на промышленных предприятиях, горно-обогатительных комбинатах, объектах инфраструктуры. Подстанция предназначена для преобразования и распределения электроэнергии.
Общеподстанционный пункт управления ОПУ-СЭЩ
Общеподстанционный пункт управления ОПУ-СЭЩ-7 и ОПУ-СЭЩ-8 представляет собой специальное утепленное здание для размещения в нем электротехнического оборудования.

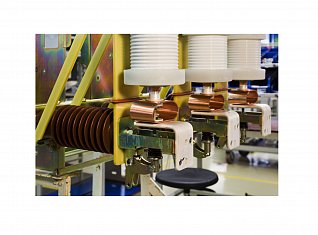

 ВВУ-СЭЩ 35(27,5) кВ
Обеспечивает надежную и стабильную работу распределительной энергосистемы. Безопасная для персонала коммутация в нормальных и аварийных режимах в сетях трёхфазного переменного тока частотой 50 Гц с номинальным напряжением 27,5 и 35 кВ. Выключатели используют для вновь разрабатываемых КРУ и при реконструкции.
КРУ-СЭЩ-65 (КРУН) 35 кВ
Закрытые распределительное устройство серии КРУ-СЭЩ-65 предназначено для приема и распределения электрической энергии напряжением 35 кВ. Представляет собой блочно-модульное здание со встроенными в него ячейками.
Закрытое распределительное устройство ЗРУ-СЭЩ 35/10(6) кВ
Закрытые распределительное устройство серии КРУ-СЭЩ 65, предназначено для приема и распределения электрической энергии напряжением 35 кВ. Представляет собой блочно-модульное здание со встроенными в него ячейками. Используется, как в качестве отдельного распределительного устройства, так и в составе подстанций 220/35/10(6), 110/35/10(6) кВ, как распределительное устройство среднего напряжения, как вводное устройство в комплектных трансформаторных подстанциях 35/10(6) кВ, а так же в качестве пунктов секционирования.
