Электрощит Самара приступил к серийному выпуску распределительных трансформаторов ТНГ, ТНГ(Ф) мощностью 25 - 2500кВА 6(10)кВ., заполненных огнестойкой диэлектрической жидкостью «FR3»
Для предприятий, характер производства которых связан с повышенной пожарной опасностью, важную роль играет эксплуатация электротехнического оборудования с применением пожаробезопасных материалов.
При выборе трансформаторного оборудования предпочтение отдано трансформаторам с сухой изоляцией и трансформаторам, заполненным диэлектриком -огнестойкой жидкостью типа «Midel»или «FR3».

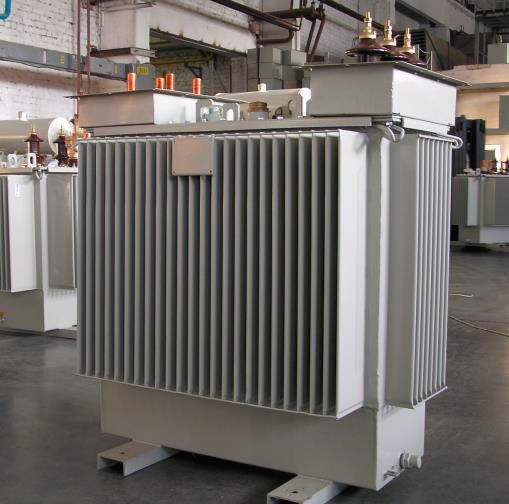

Трансформаторы ТНГ, ТНГ(Ф) - СЭЩ 25 - 2500кВА заполняются огнестойкой диэлектрической жидкостью «FR3», которая обладает характеристиками повышенной пожаробезопасности при сохранении диэлектрических свойств трансформаторного масла:
- температура воспламенения 340 ºС;
- температура самовоспламенения 380 ºС Жидкость «FR3» не имеет в своем составе элементов нефти, галогенов, серы или других вредных веществ. При ее производстве используются растительные масла.
Рассмотрим основные вопросы, возникающие при эксплуатации ТНГ, ТНГ(Ф)-СЭЩ:
1. При выпуске с завода трансформатор заполнен диэлектрической жидкостью “FR3”, имеет герметичное исполнение и не нуждается в пополнении жидкости. Гарантийный срок эксплуатации данного типа трансформаторов – 3 года с момента ввода в эксплуатацию. При падении уровня жидкости в гарантийный и постгарантийный период необходимо вызвать специалиста по сервису от компании Электрощит Самара для определения и устранения причин и необходимости доливки жидкости “FR3”. Трансформатор доливается только жидкостью “FR3”, доливка стандартным маслом не допускается;
2. Определение влагосодержания, газосодержания, пробивного напряжения жидкости «FR3» в эксплуатации производится по требованиям к стандартному трансформаторному маслу: - пробивное напряжение жидкости «FR3» должно быть не менее 20 кВ (методика при этом используется аналогично испытаниям стандартного трансформаторного масла типов ВГ, ГК) - влагосодержание жидкости «FR3» должно быть не более 30 г/т;
3. Периодичность проверки параметров диэлектрической жидкости установлена согласно действующих нормативных документов для трансформаторов, заполненным стандартным трансформаторным маслом типа ВГ, ГК;
4. Утилизация диэлектрической жидкости «FR3» осуществляется с привлечением организаций, специализирующихся на утилизации трансформаторных масел.
5. Очистка диэлектрической жидкости «FR3». Не смотря на природную основу, как и нефтяные трансформаторные масла, «FR3» подвержена процессам окисления и старения.
- жидкость «FR3» не должна содержать продуктов горения (сажи и т.д.), в противном случае она подлежит утилизации,
- наличие установки подготовки, хранения и заливки масла (фильтрации- дегазации-сушки масла)
- установка описанная в п.Б должна быть ориентирована только на подготовку жидкости «FR3», смешивание в ней стандартных трансформаторных масел с жидкостью FR3 не допустимо!
- после проведения обработки масла необходима проверка параметров качества жидкости на пробивное напряжения, влагосодержание, газосодержание.
Трансформаторы ТНГ(Ф)-СЭЩ имеют все необходимые разрешительные документы.
