1. Классическая подстанция открытого типа – открытое распределительное устройство (ОРУ-СЭЩ). На Рис.1 самый бюджетный и наиболее распространенный вариант подстанции, так как ОРУ поставляется готовыми блоками, а на месте монтажа блоки стыкуются между собой, что позволяет сократить время ввода оборудования в эксплуатацию. Подстанция поставляется отдельным модулем - общеподстанционным пунктом управления (ОПУ-СЭЩ), в котором устанавливается аппаратура управления подстанцией, или без ОПУ, в этом случае аппаратура управления устанавливается в модуле с ячейками 10(6) кВ.

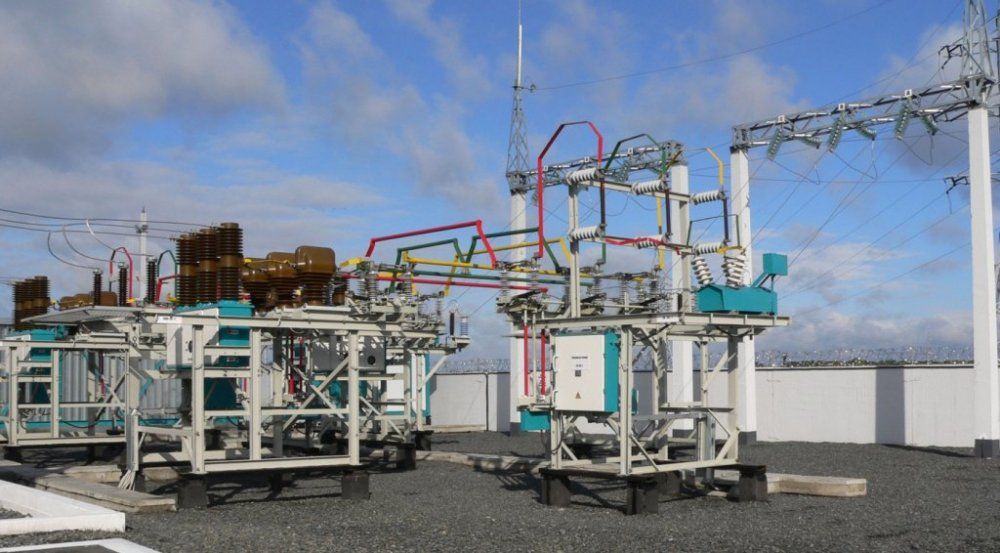

Рис. 1 Открытое распределительное устройство 35 кВ
2. Широко распространенный в настоящее время вариант - это установка на стороне 35 кВ ячеек КРУ-СЭЩ-65. Электрощит Самара выпускает ячейки КРУ-СЭЩ 65 более 10 лет. Они хорошо зарекомендовали себя в нефтегазовой отрасли. На рис.2 ячейки КРУ-СЭЩ-65 в модуле, также возможна поставка ячеек КРУ-СЭЩ-65 наружной установки.

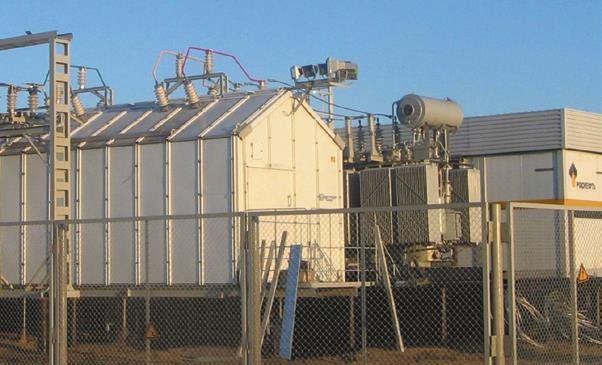

Рис. 2 Установка ячеек КРУ-СЭЩ 65 на стороне 35 кВ
И наш 3 вариант – полностью закрытое распределительное устройство (ЗРУ-СЭЩ) на напряжение 35 кВ. Рис.3. Это самый удобный вариант подстанции для обслуживания. Оборудование эксплуатируется в идеальных условиях, не подвержено внешним воздействующим факторам, перепадам температур. Несмотря на то, что к стоимости подстанции добавляется стоимость здания, вариант является оптимальным для городских условий, районов крайнего севера и ряда других случаев.

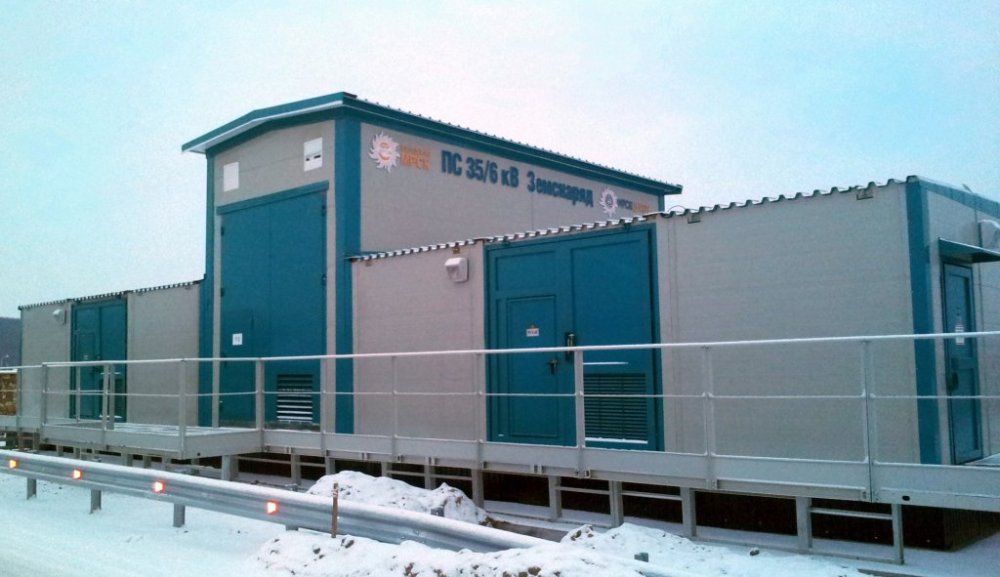

Закрытая подстанция на напряжение 35/10 (6) кВ
