ТМ(Н)-СЭЩ 2 500 - 6 300 кВА 35 кВ

Трансформаторы ТМ-СЭЩ, ТМ(Н)-СЭЩ мощностью 2 500-6 300 кВА. ТМ(Н)-СЭЩ – с регулировкой напряжения под нагрузкой РПН. ТМ-СЭЩ - с переключением ответвлений обмоток без возбуждения ПБВ. Система охлаждения вида “М”. Трансформаторы ТМ-СЭЩ, ТМ(Н)-СЭЩ 35 кВ предназначены для работы в электрических сетях комплектных трансформаторных подстанций. Условия работы - на открытом воздухе.

Cделать заказ

Добавить в список

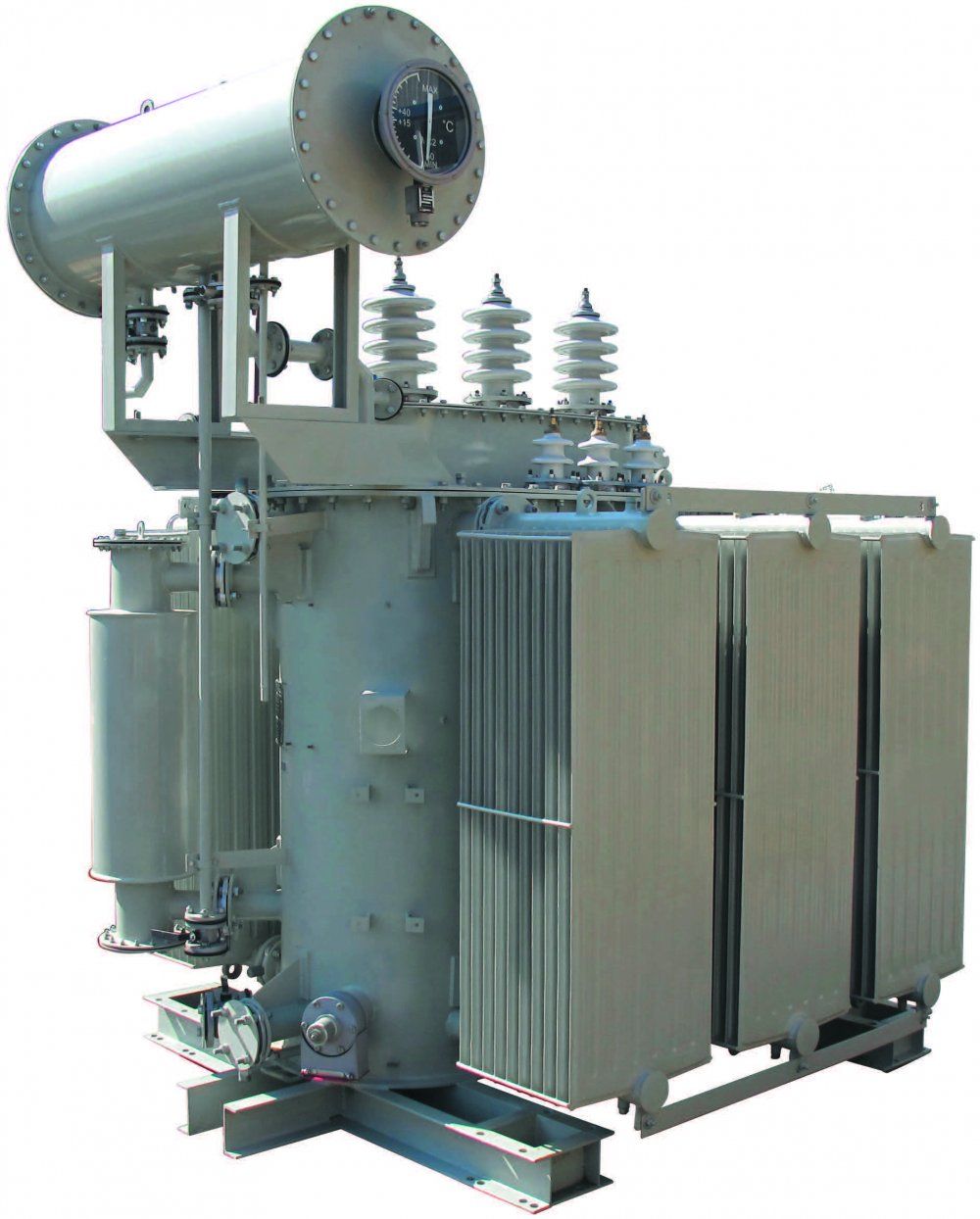

ТМ(Н)-СЭЩ 2 500 - 6 300 кВА 35 кВ - фото 1

Общее описание

Техническая информация

Сервисные решения

Применяемые переключающие устройства РПН, обеспечивают высокие гарантированные показатели надежности.
Установка клапана сброса давления имеющего контакты для подачи сигнала на АСУТП.
Возможна установка термометра, имеющего возможность ввода до 4-х значений температур и имеет контакты подачи сигнала для АСУТП.

Документация

Каталог продукции

Листовка ТМ(Н)-СЭЩ

Техническая информация

ТИ 0РТ.135.040 ТМ-СЭЩ и ТМН-СЭЩ

Опросный лист

Опросный лист ТМ-СЭЩ и ТМН-СЭЩ, мощностью 2500…6300кВА

Разрешительная документация

Декларация о соответствии ТМ-СЭЩ, ТМН-СЭЩ

Руководства по эксплуатации

Руководство по эксплуатации 0РТ.142.099 ТМ(Н)-СЭЩ

Скачать всю документацию одним файлом

Технические характеристики

Тип	Мощность, кВА	Напряжение ВН/НН, кВ	Схема соединения	Вид, диапазон и количество ступеней регулирования напряжения по стороне ВН	Потери холостого хода, Вт	Потери короткого замыкания, Вт	Напряжение короткого замыкания, %
ТМ-СЭЩ	1 000	35/6,30; 35/10,50; 35/11,00;	Y/Δ-11	ПБВ ±2х2,5%	2 000	11 600	6,5
ТМ-СЭЩ	1 600			ПБВ ±2х2,5%	2 750	11 600	6,5
ТМ-СЭЩ	2 500			ПБВ ±2х2,5%	3 900	16 500	6,5
ТМ-СЭЩ	4 000			ПБВ ±2х2,5%	5 300	16 500	7,5
ТМ-СЭЩ	6 300			ПБВ ±2х2,5%	7 600	23 500	7,5
ТМ(Н)-СЭЩ	1 000			РПН ±4х2,5%	2 100	23 500	6,5
ТМ(Н)-СЭЩ	1 600			РПН ±4х2,5%	2 900	33 500	6,5
ТМ(Н)-СЭЩ	2 500			РПН ±4х2,5%	4 100	33 500	6,5
ТМ(Н)-СЭЩ	4 000			РПН ±4х2,5%	5 600	46 500	7,5
ТМ(Н)-СЭЩ	6 300			РПН ±4х2,5%	8 000	46 500	7,5

Технические характеристики

Тип	Мощность, кВА	Напряжение ВН/НН, кВ	Схема соединения	Вид, диапазон и количество ступеней регулирования напряжения по стороне ВН	Потери холостого хода, Вт	Потери короткого замыкания, Вт	Напряжение короткого замыкания, %
ТМ-СЭЩ	1 000	35/6,30; 35/10,50; 35/11,00;	Y/Δ-11	ПБВ ±2х2,5%	2 000	11 600	6,5
ТМ-СЭЩ	1 600			ПБВ ±2х2,5%	2 750	11 600	6,5
ТМ-СЭЩ	2 500			ПБВ ±2х2,5%	3 900	16 500	6,5
ТМ-СЭЩ	4 000			ПБВ ±2х2,5%	5 300	16 500	7,5
ТМ-СЭЩ	6 300			ПБВ ±2х2,5%	7 600	23 500	7,5
ТМ(Н)-СЭЩ	1 000			РПН ±4х2,5%	2 100	23 500	6,5
ТМ(Н)-СЭЩ	1 600			РПН ±4х2,5%	2 900	33 500	6,5
ТМ(Н)-СЭЩ	2 500			РПН ±4х2,5%	4 100	33 500	6,5
ТМ(Н)-СЭЩ	4 000			РПН ±4х2,5%	5 600	46 500	7,5
ТМ(Н)-СЭЩ	6 300			РПН ±4х2,5%	8 000	46 500	7,5

Сервисные решения

Электрощит Самара – доверенный партнер в области надежной и эффективной эксплуатации электрооборудования.

Предприятие оказывает комплекс услуг по гарантийному и постгарантийному обслуживанию оборудования собственного производства, а также модернизации устаревшего оборудования других производителей.

Оборудование в ходе эксплуатации требует своевременного и качественного обслуживания Для решения этих задач на Электрощит Самара был создан Департамент сервиса, основная задача которого – осуществлять гарантийное и постгарантийное обслуживание – в любом месте, в любое время Электрощит Самара обладает всеми необходимыми компетенциями и ресурсами для осуществления этих задач во время всего срока эксплуатации оборудования Более 100 сервисных инженеров, располагаясь в более чем 24 региональных подразделениях, выезжают на объект для осуществления сервисной поддержки Специалисты имеют огромный опыт, все необходимые разрешения и оборудование для высококачественного и быстрого проведения электромонтажных работ.

Преимущества обращения в Электрощит Самара

Решения из одних рук
Уверенность в работе оборудования
Высококвалифицированные специалисты от завода-изготовителя
Эффективная эксплуатация и сокращение стоимости владения
Быстрая реакция
Поддержка на все время жизни устройств

Задача нашей сервисной команды – обеспечить комплексную сервисную поддержку и безопасное и эффективное управление Вашим электрооборудованием

Услуги Департамента сервиса Электрощит Самара

Шефмонтажные и пусконаладочные работы

Специалисты Электрощит Самара приложат все усилия для максимально эффективной реализации проекта и сдачи его в установленный срок

Обследование и модернизация оборудования

На этапе реконструкции распределительных устройств специалисты Электрощит Самара готовы провести обследование, разработать рекомендации и реализовать проект по модернизации (замене) устаревшего оборудования на базе решений оборудования, выпускаемого Электрощит Самара

Восстановление до рабочего состояния

Специалисты Электрощит Самара обеспечивают необходимые мероприятия для восстановления работоспособности оборудования до заданных рабочих характеристик

Стажировка персонала

Высококвалифицированный персонал – один из основных факторов надежной работы оборудования. Набор обучающих программ и их практическая направленность помогут персоналу осуществлять эксплуатацию правильно и безопасно

Поставка запасных частей

Для проведения ремонта и быстрого восстановления работоспособности оборудования важное значение имеет наличие запасных частей. Специалистами Электрощит Самара разработаны расширенные комплекты ЗИП. Их можно приобрести вместе с оборудованием или отдельно

Ремонт оборудования

Для обследования оборудования и проведения ремонтных работ на объект оперативно выезжает сервисный инженер
