Силовой распределительный трансформатор ТМГ, ТМ – понижающий трансформатор с мощностью в трёх фазах до 2500 кВА включительно, класса напряжения изоляции 10 кВ, с раздельными обмотками высокого и низкого напряжения, с напряжением распределительной сети до 1 кВ, питающей непосредственных потребителей электроэнергии.

Трансформаторы ТМ, ТМГ как преобразователи энергии полностью обратимы. Первичной может быть любая обмотка, независимо от её расположения относительно её расположения относительно стержня. Один и тот же трансформатор может быть как повышающим, так и понижающим.

Силовые распределительные трансформаторы серий 11 и 12 класса напряжения 10 кВ выпускаются серийно:

- Основные номинальные напряжения обмоток ВН – 6.00 (6.30 ; 6.60) кВ, 10.00 (10.50; 11.00) кВ.

- Основное номинальное напряжение обмоток НН – 0.40 кВ .

Серия трансформаторов 11 - модернизированная на основе новых теоретических и конструкторских разработок и опыта уже освоенного производства предыдущих серий. Серия трансформаторов 12 - с уменьшенными по отношению к трансформаторам серии 11 потерями холостого и короткого замыкания.

Основные конструктивные исполнения серийных трансформаторов по внешнему конструктивному строению:

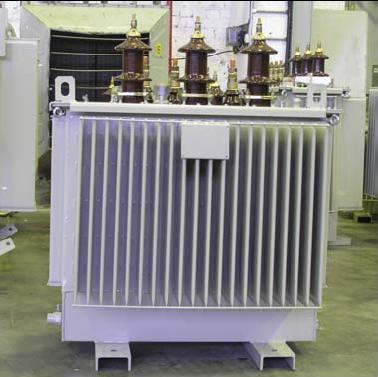

Трансформатор ТМГ – силовой трансформатор герметичный без расширителя, увеличение объёма масла при нагреве воспринимается упругими гофрами.



Трансформатор ТМ – силовой трансформатор с расширителем, увеличение объёма масла при нагреве воспринимается расширителем.

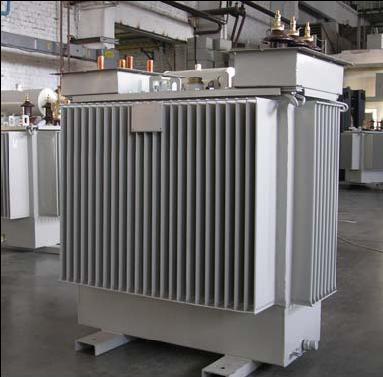

ТМГФ – силовой трансформатор герметичный без расширителя, выводы ВН и НН – боковые, располагаются в боковых фланцах . ТМФ – силовой трансформатор с расширителем, выводы ВН и НН – боковые, располагаются в боковых фланцах.
