Общее описание

Единая металлическая оболочка обеспечит Вам удобную и безопасную эксплуатацию оборудования. Комплексное, законченное решение для электроснабжения в нефте-газовой, сетевой и сельско-хозяйственной отраслях. Самый большой выбор компоновочных и функциональных решений.

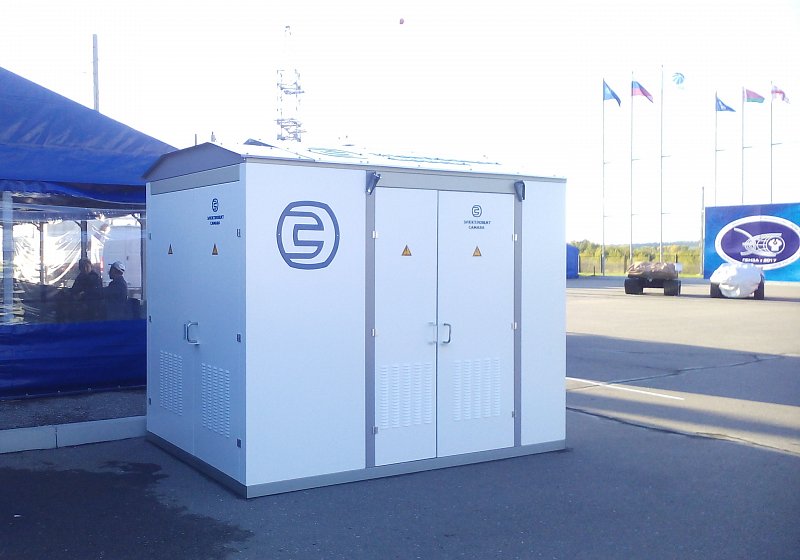

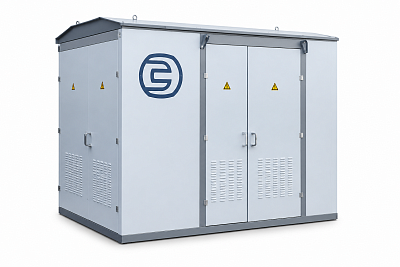

КТП Пилот

Комплектная трансформаторная подстанция типа «киоск» на напряжение 10(6)/0,4 кВ

(ТУ 3412-001-00110473-95)

Более подробная информация на изделия КТП Пилот представлена в технической информации ТИ-208.

Комплектная трансформаторная подстанция наружной установки в единой оболочке киоскового типа на напряжение 6-10/0,4 кВ на мощности от 25 до 1000 кВА с предохранителями или с выключателями нагрузки на стороне высшего напряжения КТП Пилот предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц

Техническая документация на КТП Пилот разработана с учетом требований сетевых компаний, РЖД, компаний нефтегазового сектора и др.

Типы основного оборудования, применяемого в КТП Пилот

Наименование Тип оборудования Изготовитель
Силовой трансформатор ТМГ-СЭЩ, ТМ-СЭЩ
ЗАО "ГК "Электрощит"-ТМ Самара"
Разрядники 6(10) кВ РВ0-6(10)У1 330 г. Великие Луки
Разрядники 0,4 кВ РВН-0,5МУП
330 г. Великие Луки
Ограничители напряжения 6(10) кВ

ОПН-П-ЗЭУ/П

ОПН-П-6(10)

Завод Энергозащитных устройств г. Санкт-Петербург
Ограничители напряжения 0,4 кВ 0ПН-П-0,4 Завод Энергозащитных устройств г. Санкт-Петербург
Изоляторы проходные, опорные
Разъединитель наружной установки

РЛНД-СЭЩ-1-10-II-400-УХЛ1 с заземляющим ножом со стороны трансформатора

РЛК-СЭЩ-1а-II-10/630 УХЛ1 с заземляющим ножом со стороны трансформатора

ЗАО "ГК "Электрощит"-ТМ Самара"

ЗАО "ГК "Электрощит"-ТМ Самара"

Выключатель нагрузки ВНА-СЭЩ-П-М-10/630-20зпЗУ2
ЗАО "ГК "Электрощит"-ТМ Самара"
Разъединитель 0,4 кВ

ВР32-37

РЕ 19-41

РЕ 19-43
ОАО «Кореневский завод низковольтной аппаратуры» г. Коренево
Выключатели автоматические

CVS, Compact NSX, NS

ВА-СЭЩ-МС

Schneider Electric

ЗАО "ГК "Электрощит"-ТМ Самара"

Трансформаторы тока

ТШЛ-СЭЩ-0,66-… У2

ТОП-0,66- … У3

ТШП-0,66- … У3
ОАО «Свердловский завод трансформаторов тока»

Технические характеристики КТП Пилот

Наименование параметра Значение параметра
Мощность силового трансформатора, кВА 25-1000
Номинальное напряжение на стороне ВН, кВ 6; 10
Наибольшее рабочее напряжение на стороне ВН, кВ 7,2; 12
Номинальное напряжение на стороне НН, кВ 0,4
Ток термической стойкости на стороне ВН (в течение 1сек), кА 20
Ток электродинамической стойкости на стороне ВН, кА 51
Ток термической стойкости на стороне НН (в течение 1сек), кА 10; 20
Ток электродинамической стойкости на стороне НН, кА 25; 51
Сопротивление изоляции цепей РУНН, МОм 1
Сопротивление изоляции цепей УВН, МОм 1000
Степень защиты по ГОСТ 14254-80 IP34
Количество отходящих линий до 20

Заказ на изготовление КТП Пилот оформляется в виде опросного листа установленной формы
