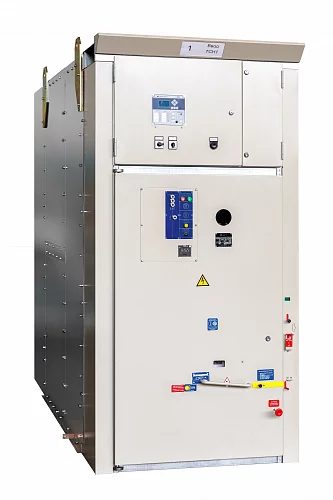

КРУ-СЭЩ-70 35 кВ

Общее описание

Комплектное распределительное устройство КРУ-СЭЩ-70 предназначено для приема и распределения электрической энергии переменного трехфазного тока с частотой 50 Гц с различными  номинальными значениями напряжения и тока.

КРУ-СЭЩ-70 используется:

  • в нефтегазовой отрасли;
  • в угольной и металлургической промышленности;
  • в распределительных сетях энергокомплекса;
  • для нужд промышленных предприятий;
  • для городских и муниципальных сетей;
  • в системах собственных нужд электростанций, в том числе АЭС;
  • для энергоснабжения железных дорог.
Комплектное распределительное устройство СЭЩ-70 имеет патенты на полезные модели: №74525, 75255, 75257, 76746, 76752, 78377, 78378, 83660, 88844.

Преимущества

  • Высоконадежные индуктивные бесконтактные датчики вместо путевых выключателей (по требованию заказчика).
  • Сигнализация превышения допустимой температуры ошиновки шкафа бесконтактными датчиками (по требованию заказчика, до 12 контрольных точек).
  • Заземляющий разъединитель расположен близко к фасаду, его включенные ножи хорошо просматриваются через окно в двери.
  • Легкодоступный трансформатор напряжения на вводе на откидном кронштейне.
  • Все основные узлы (выключатель, трансформаторы тока и напряжения, изоляторы) российского производства, изготавливаются на одном предприятии, что гарантирует их надёжную совместную работу.
  • Удобный доступ к трансформаторам тока из отсека выдвижного элемента.
  • Возможность полного дистанционного управления выдвижным элементом, выключателем, заземляющим

Технические характеристики


Технические характеристики Значение
Номинальное напряжение, кВ 35
Номинальный ток главных цепей шкафов, А 630-2 500
Номинальный ток отключения выключателя, встроенного в КРУ, кА 25
Габаритные размеры, шкафов КРУ, мм (ширина x высота х глубина) 1200 / 2400 / 2960

Перечень комплектующей аппаратуры

Комплектующая аппаратура Название
Выключатель вакуумный     HVX40
Трансформаторы тока ТОЛ-СЭЩ-35
Трансформаторы тока нулевой последовательности ТЗЛК-СЭЩ
Торы нулевой последовательности CSH 120; CSH 200
Трансформаторы напряжения ЗНОЛ(П)-НТЗ-35
ЗНОЛ.01.ПМ1-35 СЗТТ

КРУ-СЭЩ-70-35

Современное конструктивное решение обеспечивает удобство, простоту и безопасность эксплуатации

КРУ-СЭЩ-70-35

ОБЛАСТИ ПРИМЕНЕНИЯ

КРУ-СЭЩ-70-35

ПРЕИМУЩЕСТВА ДЛЯ ПОЛЬЗОВАТЕЛЯ

КРУ СЭЩ-70-35 – комплектное распределительное устройство двустороннего обслуживания, предназначено для приема

и распределения электрической энергии переменного трехфазного тока с номинальным значением напряжения 35 кВ и тока 630-2500 А с частотой 50 Гц. Расположение выключателя в передней части шкафа определяет удобство работы с кабельными разделками и трансформаторами.

Преимущества Конструктивные особенности
Надежность ••Основные узлы изготовлены на одном предприятии
Удобство обслуживания ••Трансформаторы тока размещены в пределах досягаемости, доступ к вторичным цепям осуществляется удобно из отсека выключателя
••Заземляющий разъединитель смонтирован в задней части отсека линейного присоединения, его включенные ножи хорошо просматриваются через окошки с задней стороны шкафа
••Панель управления на фасадной двери шкафа. Основные элементы управления и счетчик вынесены на панель, расположенную на уровне глаз человека
Безопасность ••Оперирование основными аппаратами КРУ (выдвижным элементом, выключателем, заземляющим разъединителем) с возможностью полного дистанционного управления (с дублированием местным ручным управлением)
••Оболочка, локализующая дугу в пределах отсеков шкафа
••Индикация наличия напряжения
••Все высоковольтные отсеки имеют клапаны для сброса избыточного давления. Клапаны всех отсеков открываются наверх, направляя выброс в необслуживаемую зону
Широкий набор опций ••2-, 3-, 4- и 5-обмоточные трансформаторы тока с пломбированием цепей учета
••Опционально: видеоконтроль положения выдвижного элемента и заземляющего разъединителя
••Опционально: электропривод перемещения выдвижного элемента
••Опционально: электропривод управления заземляющим разъединителем

ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование параметра Значение параметра
Номинальное напряжение, кВ 35
Номинальная частота, Гц 50
Номинальный ток главных цепей шкафов, А 630 - 2500
Номинальный ток отключения выключателя, встроенного в КРУ, кА 25
Ток термической стойкости, кА 25
Ток электродинамической стойкости, кА 64
Ток термической стойкости сборных шин, кА 31,5
Ток электродинамической стойкости сборных шин, кА 81
Масса шкафов, не более, кг 2200
Степень защиты оболочек по ГОСТ 14254-2015 в рабочем состоянии IP30, IP31, IP40, IP41
Климатическое исполнение и категория размещения по ГОСТ 15150-69 У3
Габаритные размеры, мм: ширина / высота / глубина 1200 / 2400 / 2960

ВСТРАИВАЕМОЕ ОБОРУДОВАНИЕ

Выключатель вакуумный HVX40
Трансформаторы тока ТОЛ-СЭЩ-35
Трансформаторы тока нулевой последовательности ТЗЛК-СЭЩ-0,66
Трансформаторы напряжения ЗНОЛ(П)-НТ3-35

ОСОБЕННОСТИ УСТРОЙСТВА

Комплектное распределительное устройство КРУ-СЭЩ-70-35 является устройством двустороннего обслуживания. Все оперативные переключения выполняются с фасада шкафа.

О доступе к трансформаторам тока

Для доступа к вторичным цепям трансформаторов тока, ремонта шкафа, вывода выключателя в ремонт используется инвентарная направляющая. Для доступа к клеммам трансформаторов тока необходимо:

  • открыть дверь отсека выдвижного элемента;
  • выкатить выкатной элемент в ремонтное положение;
  • снять металлическую крышку, разделяющую отсек выдвижного элемента и отсек линейного присоединения.

О лотках вторичной коммутации

В шкафах КРУ-СЭЩ-70-35 применены встроенные лотки для прокладки контрольных и силовых кабелей вторичных соединений вдоль секции КРУ. Данные лотки расположены в верхней части релейного шкафа и имеют откидную крышку, обеспечивающую свободный доступ к прокладке кабеля. Сечение канала внутри лотков составляет 16300 мм2 для контрольных кабелей и 7200 мм2 для силовых. Внутри канала имеется металлическая перегородка для разделения контрольных и силовых кабелей.

Данные лотки являются неотъемлемой частью конструкции шкафа, что позволяет отказаться от подвесных лотков в пределах секции КРУ.

Для организации связи между секциями или для прокладки трассы к отдельно стоящему оборудованию (за пределами секций) используются подвесные кабельные лотки.

КОМПОНОВКА И КОНСТРУКЦИЯ

Шкаф КРУ-СЭЩ-70-35 представляет собой каркасно-модульную конструкцию, состоящую из нескольких модулей, собираемых с помощью стыковочных элементов.

Объем шкафа разделен перегородками на 4 отсека:

  • отсек линейного присоединения;
  • отсек выдвижного элемента;
  • отсек сборных шин;
  • релейный отсек (релейный шкаф).
КРУ-СЭЩ-70-35

Рис. 2 – Классическая компоновка ячейки КРУ-СЭЩ-70-35
1 – релейный шкаф; 2 – отсек сборных шин; 3 – отсек выдвижного элемента; 4 – отсек линейного присоединения; 5 – шторочный механизм; 6 – выключатель на выдвижном элементе; 7, 8 – проходные изоляторы; 9 – заземляющий разъединитель; 10 – изолирующие перегородки; 11 – трансформаторы тока; 12 – трансформаторы тока нулевой последовательности

Выдвижной элемент отделен от отсека линейного присоединения и отсека сборных шин панелью с проходными изоляторами. От отсека линейного присоединения выключатель отделен съемной металлической панелью.

Ошиновка шкафа КРУ-СЭЩ-70-35 выполнена медными шинами. Сборные шины и ошиновка шкафа выполнены в изоляции (кроме болтовых соединений).

Вентиляция шкафа осуществляется через жалюзи, выполненные в клапанах разгрузки избыточного давления.

ОТДЕЛЬНЫЕ АППАРАТЫ И ЭЛЕМЕНТЫ

КРУ-СЭЩ-70-35

Выдвижной элемент расположен в передней части шкафа и выкатывается на пол коридора обслуживания по инвентарной направляющей. Состоит из привода, закрепленного на каркасе, и каретки с высоковольтным оборудованием (выключателем, ТН, разъединяющими контактами), занимающей посредством привода (в зависимости от комплектации с помощью съемной рукоятки либо электрически) рабочее и контрольное положения. Ход каретки составляет 400 мм. Для наладочных и аварийных работ перемещение выкатного элемента в любом случае может осуществляться вручную съемной рукояткой. Контакты барабанного типа на все токи, вплоть до 2500 А.

Металлическая перегородка в нижней части отсека выдвижного элемента выполнена съемной для облегчения доступа к трансформаторам тока в отсеке линейного присоединения.

В стандартном исполнении в отсеке линейного присоединения размещается до 6 трехжильных кабелей или до 6 комплектов одножильных с датчиками тока нулевой последовательности.

Применен малогабаритный релейный шкаф с поворотным блоком. Для удобства обслуживания релейного шкафа может поставляться легкая переносная площадка обслуживания высотой 400 мм. Связь между шкафами осуществляется по лоткам на крыше релейного шкафа.

Шторочный механизм – линейного перемещения с движением шторок в вертикальном направлении. В контрольном положении выдвижного элемента шторки закрыты.

Заземляющий разъединитель размещен в передней части отсека линейного присоединения, и его включенные ножи хорошо видны через окошки в задних стенках. Привод выполнен с винтовой передачей, гнездо управления вынесено на фасад. Возможна установка электрического привода.

Трансформаторы тока на токи до 2500 А включительно применены опорного исполнения типа ТОЛ-СЭЩ.

Дуговую защиту рекомендуется выполнять на оптоволоконных датчиках, что обеспечивает надежное срабатывание при минимальных токах дугового короткого замыкания. Датчики размещены во всех высоковольтных отсеках. В стандартном варианте датчики расположены в трех отсеках: отсеке выдвижного элемента, отсеке сборных шин и в отсеке линейного присоединения – всего три датчика.

Все высоковольтные отсеки имеют клапаны для сброса избыточного давления. Клапаны всех отсеков открываются наверх, направляя выброс в необслуживаемую зону.

Клапаны разгрузки избыточного давления могут быть оснащены датчиками их положения – путевыми выключателями.

СЕРВИСНЫЕ РЕШЕНИЯ
