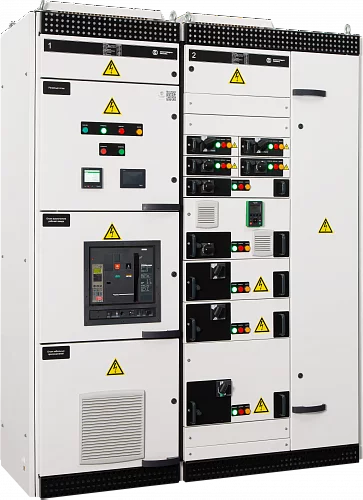

НКУ-СЭЩ-МВ

НКУ-СЭЩ-МВ — изделие полной заводской готовности. Предназначено для применения в энергетической системе объектов различных отраслей и функционального назначения, как в качестве самостоятельных шкафов распределения, управления, компенсации реактивной мощности, так и в составе
комплектных трансформаторных подстанций (КТП) комплексной поставки.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Нефтегазовая отрасль – переработка, транспортировка.
Промышленность – перерабатывающие линии, технологические линии, линии с непрерывным технологическим циклом.
Генерация – гидроэнергетика, ядерная энергетика, тепловая энергетика.
Инфраструктура – метро, аэропорты, водоподготовка, водоочистка.

Cделать заказ

Добавить в список

Общее описание

Техническая информация

Цифровые опции

Преимущества

Инжиниринг и производство полного цикла - гибкость решений, нетривиальные решения под конкретные нужды;
Оптимизация технических решений под проект, специфику энергетической системы и потребителей;
Конструктив шкафов выполнен из оцинкованной стали с последующей защитой полимерными составами
Презентабельный внешний вид и защита на весь срок эксплуатации;
Надежная и современная компонентная база - ВА-СЭЩ, индивидуальные решения под проектные требования;
Защита от внутренней дуги;
Надежное разборное контактное соединение за счет гальванического покрытия контактных поверхностей;
Всевозможные электрические и механические блокировки, в том числе от падения выдвижных блоков и предотвращения ошибочных операций обслуживающего персонала;
Высший уровень удобства обслуживания, эксплуатации и гарантированная безопасность;
Система менеджмента качества и контроль качества на всех этапах - от инжиниринга до производства и испытаний;
Надежное антикоррозионное и электроизоляционное покрытие шин, в том числе эпоксидным составом;
Сервисное обслуживание и поддержка, включая регионы.

Документация

Каталог продукции

Листовка НКУ-СЭЩ-МВ

Новое поколение НКУ

Техническая информация

ТИ-222–2020 от 20.02.2023

Разрешительная документация

Сертификат ТР ТС НКУ-СЭЩ-МВ

Сертификат соответствия НКУ-СЭЩ-МВ

Скачать всю документацию одним файлом

Технические характеристики

Технические характеристики	Значение
Номинальный ток сборных шин, А	6300
Номинальный ток распределительных шин, А	до 3 200
Номинальное рабочее напряжение, кВ	до 0,69
Максимальный ток вводных и фидерных выключателей, А	6300
Максимальная мощность блоков управления двигателями, кВт	250
Номинальное напряжение изоляции, кВ	1
Номинальное импульсное выдерживаемое напряжение, кВ	12
Частота переменного тока, Гц	50; 60
Величина напряжения оперативных цепей, В	до 230
Ток электродинамической стойкости (Ipk), кА, не более	до 220
Ток термической стойкости в течение 1 с (Icw), кА, не более	до 100
Степень защиты по ГОСТ 14254, не более	IP20; IP 31; IP42; IP54
Вид внутреннего разделения по ГОСТ Р 51321.1	2b; 3b; 4a; 4b
Система заземления по ГОСТ Р 50571.2	TNC; TNS; IT; TT
Вид обслуживания	Двухстороннее; одностороннее
Протоколы	Ethernet TCP / IP; Ethernet ; Profibus-DP; DeviceNet; Modbus; CANopen и др.
Сейсмостойкость	до 9 баллов

Технические характеристики

Технические характеристики	Значение
Номинальный ток сборных шин, А	6300
Номинальный ток распределительных шин, А	до 3 200
Номинальное рабочее напряжение, кВ	до 0,69
Максимальный ток вводных и фидерных выключателей, А	6300
Максимальная мощность блоков управления двигателями, кВт	250
Номинальное напряжение изоляции, кВ	1
Номинальное импульсное выдерживаемое напряжение, кВ	12
Частота переменного тока, Гц	50; 60
Величина напряжения оперативных цепей, В	до 230
Ток электродинамической стойкости (Ipk), кА, не более	до 220
Ток термической стойкости в течение 1 с (Icw), кА, не более	до 100
Степень защиты по ГОСТ 14254, не более	IP20; IP 31; IP42; IP54
Вид внутреннего разделения по ГОСТ Р 51321.1	2b; 3b; 4a; 4b
Система заземления по ГОСТ Р 50571.2	TNC; TNS; IT; TT
Вид обслуживания	Двухстороннее; одностороннее
Протоколы	Ethernet TCP / IP; Ethernet ; Profibus-DP; DeviceNet; Modbus; CANopen и др.
Сейсмостойкость	до 9 баллов

Доступные цифровые опции

	Визуализация и мониторинг состояния электроустановки
	СИСТЕМА ТЕМПЕРАТУРНОГО КОНТРОЛЯ Комплексное решение Сбор данных со всего распределительного устройства
	БЕСПРОВОДНЫЕ ТЕМПЕРАТУРНЫЕ ДАТЧИКИ Датчики не требуют дополнительного питания, работают от тока подходящего по контролируемой шине. Минимальный ток — 6 А
	ЦИФРОВОЙ ПАСПОРТ Он-лайн доступ к документации через QR-код
