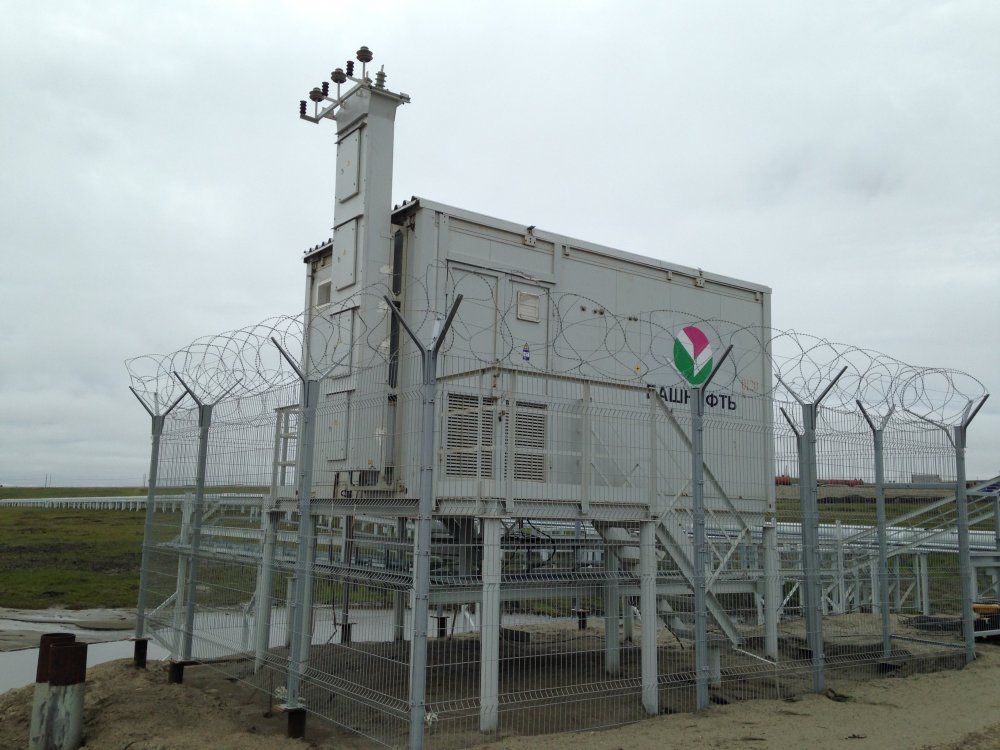

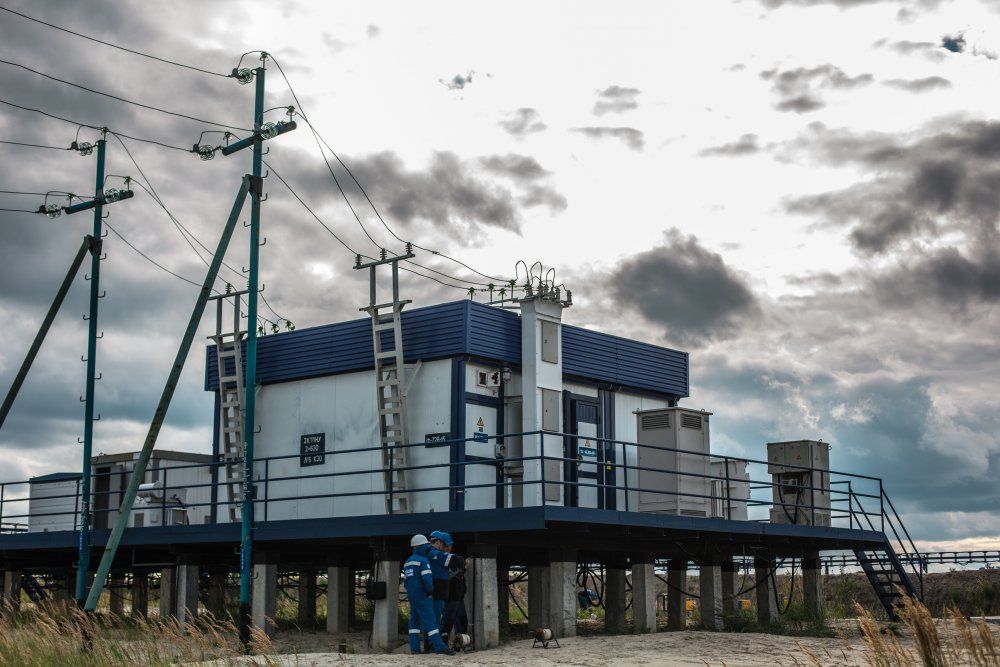

КТП-СЭЩ в блок-модуле

Общее описание

Что, по вашему мнению, самое важное в построении сети энергообеспечения для любого по-настоящему крупного объекта, не зависимо от отрасли? Мы в компании Электрощит Самара уверены, что главное в этом случае – основательный подход: начиная с подбора используемых компонентов и заканчивая исполнением. Потому производимые нашим предприятием КТП-СЭЩ в блок-модуле, блочно-модульные подстанции, разработаны и изготовлены именно с учетом того, чтобы обеспечить вам готовое, комплексное решение для эффективного приема, преобразования и последующего распределения энергии трехфазного тока с частотой в 50, 60 Гц и с напряжением в 6, 10, 35 кВ/0,4, 0,44, 0,69 кВ. С такой техникой вам гарантирована стабильная электросеть.

Одним из лучших подтверждений этих слов выступает востребованность данного оснащения. Наши КТП в блок-модуле используются в нефтегазовой сфере, легкой и тяжелой промышленности, сельском хозяйстве, при построении муниципальных сетей и т.д. Во всех этих случаях клиенты компании Электрощит Самара получили комплектные трансформаторные подстанции, обладающие множеством важных достоинств:

  • Высокая надежность. Чтобы техника прослужила долго в любой ситуации, мы учитываем все детали. Так, компоненты КТП-СЭЩ, выполненной в блок-модуле, совместимы между собой на 100% – конфликтов у оборудования не будет. Корпус подстанции сделан на основе прочного каркаса со стойками в 4 мм и имеет сварную раму основания и потолка – в том числе за счет этого он имеет сейсмостойкость на уровне 8 баллов (по MSK 64). Также отметим, что это оснащение работает в диапазоне температур от -60°C до +40°C.
  • Широкий функционал. Данное оборудование универсально и может быть быстро адаптировано под конкретные задачи на вашем объекте. Компания предлагает множество компоновочных решений, габаритов моноблоков (их длина достигает 9, 10, 12 м – речь о модели 2КТП-МБ10-СЭЩ), исполнения (доступна двухтрансформаторная подстанция) и т.п. При этом в основе у любого варианта лежат силовые трансформаторы серий ТМГ-СЭЩ и ТСЛЗ-СЭЩ с пониженными потерями, что повышает продуктивность работы всей построенной вами электросети.
  • Полная комплектность. Все выпускаемые компанией Электрощит Самара в блок-модуле КТП-СЭЩ уже готовы к полноценной эксплуатации на вашем объекте. Электротехнические компоненты монтируются на производстве, и тут же на заводе проводится контрольная проверка их работоспособности. Также мы можем оформить корпус в нужном декоре, корпоративных цветах вашей компании и т.п. Благодаря всему этому на установку, наладку и пуск комплектной подстанции у вас на объекте уйдет не более 1 рабочей смены.

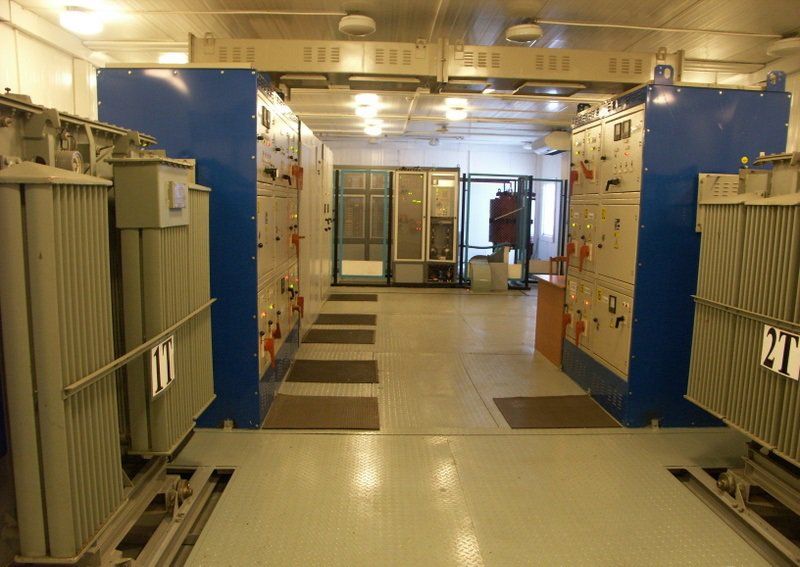

  • Продуманная конструкция. Работать с предлагаемым оборудованием, как и обслуживать его в дальнейшем, будет комфортно для ваших сотрудников. Для этого инженерами предусмотрен удобный доступ в блочно-модульные подстанции, достаточный простор, качественные вентиляция и освещение внутри готовых модулей, а также простота замены любых компонентов. И отметим, что на технику есть весь пакет разрешительной документации: сертификат пожарной безопасности, декларация о соответствии и лицензия АЭС – они открыты для ознакомления.
  • Оптимальная цена. Стоимость у КТП в блок-модуле, предлагаемой нашей компанией, является одной из самых привлекательных в своем сегменте на российском рынке. Это объяснимо опытом разработки и производства этого оборудования в течение десятилетий и серьезными масштабами выпуска. При этом при прямом сотрудничестве с Электрощит Самара вы не платите комиссию посредников. Поэтому цены на комплектные трансформаторные подстанции становятся еще ниже, доступнее, выгоднее для вашего бизнеса – убедитесь в этом сами!

Если у вас возникли какие-либо вопросы о КТП-СЭЩ в блок модуле, работе нашей компании или же условиях необходимых вам поставок, обращайтесь к нам любым удобным для вас способом. Мы в Электрощит Самара всегда открыты к диалогу и поиску взаимовыгодных принципов работ. Потому, уверены в этом, в лице нашего предприятия вы обязательно встретите надежного партнера на долгие годы!


КТП-СЭЩ в блок модуле, имеет жесткую каркасную конструкцию с угловыми стойками толщиной 4 мм , рама основания и потолка являются сварными- данные параметры обеспечивают необходимую надежность.
КТП-СЭЩ в блок модуле поставляется в полной заводской готовности, что позволяет произвести монтаж на объекте в течение одной смены.
Контрольная сборка оборудования производится на заводе-изготовителе.
Широкий спектр компоновочных решений КТП-СЭЩ в блок модуле.
Применение силовых трансформаторов ТСЛЗ-СЭЩ с пониженными потерями.

Технические характеристики

Технические характеристики Значение
Номинальная мощность, кВА 250-2 500
Тип применяемого трансформатора
ТМГ-СЭЩ
Степень огнестойкости
II
Рабочая температура, °С
-60°
+40°
Сейсмостойкость  до 9 баллов по шкале MSK 64
