ТОЛ-СЭЩ 10, 20, 35 кВ

Общее описание

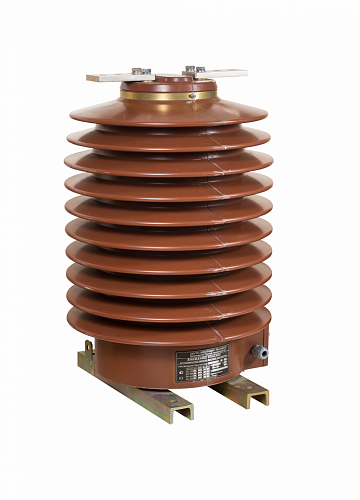

Измерительный трансформатор тока опорный ТОЛ-СЭЩ на класс напряжения 10, 20, 35 кВ обеспечивает передачу сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления. Трансформатор ТОЛ-СЭЩ устанавливается в комплектные распределительные устройства КРУ-СЭЩ. ТОЛ-СЭЩ изготавливается в климатическом исполнении “У”; “УХЛ” и “Т”, категории размещения 2 и 1 по ГОСТ 15150-69.

В линейке присутствуют малогабаритные исполнения “М”.
Применена технология изготовления “RITZ”.
Возможность изготовления вторичных выводов гибким проводом.
Широкие диапазоны номинальной предельной кратности и коэффициента безопасности приборов.
Изготовление трансформаторов внутренней и наружной установки.
Степень защиты IP54 для трансформаторов наружной установки на класс напряжения 35кВ

Технические характеристики

Технические характеристики Значение
Класс напряжения, кВ
10;20;35
Номинальный первичный ток, А
5-3000
Номинальный вторичный ток, А
1; 5
Число вторичных обмоток
до 6
Номинальный класс точности для защиты
5P; 10P
Номинальный коэффициент безопасности приборов Кбном вторичной обмотки для измерений
от 2 до 35
Номинальный класс точности для измерений и учета
0,2; 0,2S; 0,5; 0,5S;1; 3; 5; 10

ОБЩИЕ СВЕДЕНИЯ

Предприятие выпускает опорные трансформаторы тока и напряжения с литой изоляцией на напряжение 10, 20, 35 кВ по технологии фирмы «RITZ», Германия.

Трансформаторы тока (далее трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 35 кВ и для коммерческого учета электроэнергии.

Трансформаторы изготавливаются в климатических исполнениях «У», «УХЛ» и «Т», категории размещения 1 и 2 по ГОСТ 15150-69 и предназначены для работы с следующих условиях:

  • высота над уровнем моря до 1000 м;
  • температура окружающей среды с учетом перегрева внутри КРУ (см. табл. 1):

Таблица 1

Климатическое исполнение и категория размещения Рабочее значение температуры, °С
У2 -45/-10 (нижнее) +50/+55 (верхнее)
УХЛ1/Т1 -60/-10 (нижнее) +55/+65 (верхнее)
  • относительная влажность воздуха не более 100% при 25°С для исполнения «У» и «УХЛ» и при 35°С для исполнения «Т»;
  • окружающая среда взрывобезопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытие металлов и изоляцию (атмосфера типа II по ГОСТ 15150-69);
  • положение в пространстве — любое.

Трансформаторы предназначены для работы в электроустановках, подвергающихся воздействию грозовых перенапряжений и имеют:

  • класс нагревостойкости «В» по ГОСТ 8865-93;
  • класс воспламеняемости FН (ПГ) 1 по ГОСТ 28779-90;
  • уровень изоляции «а» и «б» по ГОСТ 1516.3-96.

Трансформаторы соответствуют группе условий эксплуатации М39 по ГОСТ 17516.1-90.

В отношении нагрева при положительном режиме протекания наибольших рабочих первичных токов трансформаторы соответствуют требованиям ГОСТ 8024-90.

Трансформаторы тока разрабатываются, изготавливаются и испытываются в соответствии с требованиями ГОСТ 7746-2001 и МЭК 60044-1. Трансформаторы изготавливаются по системе обеспечения качества в соответствии с ИСО-9001.

Корпус трансформатора выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.

Качество изоляции обеспечивается самым современным оборудованием для вакуумной заливки эпоксидных смол фирмы «HEDRICH» и

«HUBERS» (Германия) и лучшей технологией заливки на основе чешских эпоксидных смол, разработанной специалистами фирмы «RITZ», Германия, которая имеет 100-летний опыт работы с эпоксидными смолами и современную химическую лабораторию.

Для трансформаторов установлены следующие показатели надежности:

  • средняя наработка до отказа — 4×105 ч.;
  • средний срок службы — 30 лет.

Трансформаторы тока изготавливаются в трех габаритах в зависимости от возможных комбинаций, требуемых технических параметров и количества вторичных обмоток.


ТОЛ-СЭЩ-10, ТОЛ-СЭЩ-10 СЕРИИ «М»

НАЗНАЧЕНИЕ

Трансформатор тока ТОЛ-СЭЩ-10 обеспечивает передачу сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, предназначен для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10 кВ.

ОПИСАНИЕ КОНСТРУКЦИИ

Трансформаторы изготавливаются в виде опорной конструкции. Стандартная линейка ТОЛ-СЭЩ-10 имеет три габаритных размера.

По расположению вторичных выводов трансформаторы могут иметь три варианта исполнения, а именно:

  • Вариант 1. Вторичные выводы располагаются снизу и с торца. Подключение осуществляется при помощи винтового соединения. Имеется защитная крышка с возможностью пломбирования для защиты вторичных выводов от несанкционированного доступа.
  • Вариант 2. Вторичные выводы располагаются на металлическом основании в клеммной коробке. Предусмотрена возможность пломбирования для защиты вторичных выводов от несанкционированного доступа. Подключение осуществляется при помощи винтового соединения. Имеется возможность заземления одного из выводов вторичных обмоток непосредственно на металлическое основание. При заказе трансформаторов с количеством обмоток более трех, требование о возможности заземления одного из выводов вторичной обмотки необходимо указать в заказе.
  • Вариант 3. Вторичные выводы располагаются снизу и с торца. Вместо винтового соединения предусмотрены выводы длиной от 0,1 до 6 метров, выполненные из гибкого многожильного провода ПВКВ.

Трансформатор может быть установлен в любом положении и имеет два варианта крепления:

  • Вариант 1. Крепление трансформатора осуществляется при помощи болтов М12. Для этого в нижней части трансформатора предусмотрены специальные гайки.
  • Вариант 2. Крепление трансформатора осуществляется при помощи болтов М10 через отверстия в металлическом основании.

Малогабаритная линейка трансформаторов ТОЛ-СЭЩ-10 серии «М» имеет один габаритный размер. По расположению вторичных выводов трансформаторы могут иметь те же варианты исполнения, что и стандартная линейка трансформаторов, за исключением исполнения на металлическом основании (вариант 2).

Благодаря изменению конструкции удалось сократить длину опорной поверхности и габаритную длину относительно стандартной серии. Установочные и присоединительные размеры были сохранены, что позволяет устанавливать трансформаторы серии «М» в обычные КРУ и КСО. Трансформатор может быть установлен в любом положении. Крепление трансформатора осуществляется при помощи ботов М12. Для этого в нижней части трансформатора предусмотрены специальные гайки.

Первичные выводы расположены на верхней поверхности трансформатора. Подключение токоведущих шин осуществляется к контактным выводам с помощью болтов М12.

ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЯ ОПОРНОГО ТРАНСФОРМАТОРА: конструкторское исполнение 01 с номинальным первичным током 300 А, номинальным вторичным током 5 А с тремя вторичными обмотками (первая для коммерческого учета электроэнергии с классом точности 0,2S, нагрузкой 5 В·А и коэффициентом безопасности КБНОМ, равным 10, вторая — для подключения цепей измерения с классом точности 0,5, нагрузкой 10 В·А и коэффициентом безопасности КБНОМ, равным 10, третья — для подключения цепей защиты с классом точности 10Р, нагрузкой 15 В·А, коэффициентом предельной кратности КНОМ, равным 15); климатического исполнения «У» категории размещения 2 по ГОСТ 15150-69 при его заказе и в документации другого изделия:

Трансформатор тока ТОЛ-СЭЩ-10-01-0,2S/0,5/10P-5/10/15-300/5 У2, К3=15 ТУ 3414-178-15356352-2012

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТРАНСФОРМАТОРОВ ТОЛ-СЭЩ-10

Таблица 2

Наименование параметра Значение параметра
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный первичный ток, А 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400;
500; 600; 750; 800; 1000; 1200; 1500; 2000; 2500; 3000
Номинальный вторичный ток, А 1; 5*
Номинальная частота, Гц 50*; 60
Число вторичных обмоток 1; 2; 3; 4; 5
Номинальная вторичная нагрузка, В А вторичных обмоток:
  • для измерения: при cos φ2=1, при cos φ2=0,8 (нагрузка индуктивно-активная)
  • для защиты: при cos φ2=0,8 (нагрузка индуктивно-активная)
1; 2; 2,5
3; 5; 7,5; 10*; 15; 20; 25; 30; 40; 50; 60
3; 5; 7,5; 10; 15*; 20; 25; 30; 40; 50; 60

Номинальный класс точности:
  • для измерений и учета
  • для защиты
0,2S; 0,2; 0,5S 0.5; 1; 3; 5; 10
5P; 10P*
Номинальная предельная кратность КНОМ вторичной обмотки для защиты, не более от 2 до 35
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБНОМ, не более от 2 до 35

По требованию заказчика возможно изготовление трансформаторов с другими: номинальной вторичной нагрузкой, номинальным классом точности, номинальной предельной кратностью, номинальным коэффициентом безопасности приборов.

В зависимости от возможных комбинаций технических параметров, указанных в таблице, трансформаторы изготавливаются в трех габаритных размерах.

* типовые значения. Типовые значения коэффициентов безопасности и предельной кратности для типовых значений нагрузок вторичных обмоток равны соответственно:

  • КБНОМ=10 и КНОМ=10 на токи 5-2000 А;
  • КБНОМ=13 и КНОМ=10 на токи 2500, 3000 А.

Изготовление трансформаторов с первичными токами 2500 А, 3000 А возможно в исполнениях 11-1, 21-1, 31-1, 41-1, 51-1, 61-1, 71-1, 81-1.

Для исполнений трансформаторов 11-14 возможно изготовление с 4 обмотками с пломбировочной крышкой.

Изготовление трансформаторов с первичным током 2000 А возможно как в габаритах: 01, 11, 21, 31, 41, 11М, 21М, 31М, 41М, так и в габаритах 11-1, 21-1, 31-1, 41-1, 51-1, 61-1, 71-1, 81-1.

Изготовление трансформаторов в исполнении 101 возможно на первичные токи до 2500 А включительно.

Изготовление трансформаторов в исполнении 201 возможно на первичные токи до 2000 А включительно (габаритные, установочные, присоединительные размеры и массу см. на стр. 24, 26).

Значения токов односекундной термической и электродинамической стойкости трансформаторов ТОЛ-СЭЩ-10

Таблица 3

Односекундный ток термической стойкости, кА, при номинальном первичном токе: Исп. 01, 02, 03, 11, 21, 31, 41, 51, 61, 71, 81, 101, 201, 11М, 21М, 31М, 41М Исп. 04, 05, 06,12, 22, 32, 42, 52, 62, 72, 82, 102 Исп. 07, 08, 09, 13, 23, 33, 43, 53, 63, 73, 83, 103 Исп. 07, 08, 09, 14, 24, 34, 44, 54, 64, 74, 84, 104
0,5 1
10А 1 2
15А 1,6 3
20А 2 4
30А 3 6
40А 4 6 8
50А 5 8 10 20
75А, 80А 8 10 16 31,5
100А 10 16 20 40
150А 16 20 31,5 40
200А 20 31,5 40
250А 25 31,5 40
300А 31,5 40
400-3000А* 40
Ток электродинамической стойкости, кА, при номинальном первичном токе: Исп. 01, 02, 03, 11, 21, 31, 41, 51, 61, 71, 81, 101, 201, 11М, 21М, 31М, 41М Исп. 04, 05, 06,12, 22, 32, 42, 52, 62, 72, 82, 102 Исп. 07, 08, 09, 13, 23, 33, 43, 53, 63, 73, 83, 103 Исп. 07, 08, 09, 14, 24, 34, 44, 54, 64, 74, 84, 104
1,25 2,5
10А 2,5 5
15А 4 7,5
20А 5 10
30А 7,5 15
40А 10 15 20
50А 12,5 20 25 50
75А, 80А 20 20 40 78,8
100А 25 40 50 100
150А 40 50 78,8 100
200А 50 78,8 100
250А 62,5 78,8 100
300А 78,8 100
400-3000А* 100


Рис. 1.1. — 1.5. Габаритные, установочные и присоединительные размеры трансформатора тока ТОЛ-СЭЩ-10-11-14, ТОЛ-СЭЩ-10-21-24

Первичный ток трансформатора, А а, мм b, мм Покрытие первичных контактов
до 800 включительно 40 80 без покрытия (латунь)
1000; 1500; 2000 60 (1201) серебро (медь)

1 для заказов Schneider Electric

Исполнение Рис. Масса, кг, не более
ТОЛ-СЭЩ −10-11, 12, 13, 14 1.1, 1.22, 1.43 23
ТОЛ-СЭЩ −10-11, 12, 13, 14
с переключением по ВН
1.1, 1.22,
1.43, 1.5
ТОЛ-СЭЩ −10-21, 22, 23, 24 1.3, 1.43
ТОЛ-СЭЩ −10-21, 22, 23, 24 1.3, 1.43, 1.5

2 для исполнения с четырьмя вторичными обмотками

3 для исполнения с барьерами


Рис. 2.1. Схемы подключения опорных трансформаторов тока


Рис. 2.2. Схемы подключения трансформаторов с ответвлениями вторичных обмоток



Рис. 6.1. — 6.5. Габаритные, установочные и присоединительные размеры трансформатора тока ТОЛ-СЭЩ-10 исполнений 31-44



Рисунки 8.1. — 8.15. Габаритные, установочные, присоединительные размеры и масса трансформаторов тока ТОЛ-СЭЩ-10 исполнений 11-84-1

В связи с большой номенклатурой измерительных трансформаторов, габаритные размеры представлены не на все исполнения. Полный обзор габаритных чертежей представлен в соответствующих ТИ.

Применяемость Количество вторичных обмоток Рисунок Масса, не более, кг
ТОЛ-СЭЩ-10-31-34 не более 3 6.1, 6.4* 26
ТОЛ-СЭЩ-10-41-44 не более 3 6.2, 6.4*
4 6.3, 6.4*
ТОЛ-СЭЩ-10-31-34
с переключением по ВН
не более 3 6.1, 6.4*, 6.5
ТОЛ-СЭЩ-10-41-44
с переключением по ВН
не более 3 6.2, 6.4*, 6.5
4 6.3, 6.4*, 6.5

1 для исполнений с барьерами;

2 размер L — согласно заказа минимум 100 мл

Первичный ток трансформатора, А а, мм Покрытие первичных контактов
до 800 включительно 40 без покрытия (латунь)
1000, 1500, 2000 60 серебро (медь)
Первич-ный ток трансфор-матора, А Номиналь-ный первич-ный ток L1,
мм
L2,
мм
L31,
мм
L4,
мм
L5,
мм
а, мм Покрытие первич-ных конта-ктов Коли-чество вторич-ных обмоток Рисунок Масса, кг, не более
ТОЛ-СЭЩ-10-11-1 2000-3000 260 266,52
2632
248 163 80 100 серебро (медь) не более 4 8.1, 8.82, 8.93, 8.131 28,0
600-1500 60 8.1, 8.82, 8.93,
8.12, 8,131
ТОЛ СЭЩ-10-11÷14-1 5-800 40 без покрытия (латунь)
5-800
с переклю-чением по ВН
8.1, 8.5, 8.82
8.93, 8.121
ТОЛ-СЭЩ-10-21-1 2000-3000 100 серебро (медь) не более 3 8.11, 8.131
600-1500 60 8.11, 8.12, 8.131
ТОЛ-СЭЩ-10-21÷24-1 5-800 40 без покрытия (латунь)
5-800

с переклю-чением по ВН

8.5, 8.11, 8.131
ТОЛ-СЭЩ-10-31-1 2000-3000 100 серебро (медь) не более 4 8.131, 8.145 31,05
600-1500 60 8.12, 8.131, 8.145
ТОЛ-СЭЩ-10-31÷34-1 5-800 40 без покрытия (латунь)
5-800

с переклю-чением по ВН

8.5, 8.131, 8.145
ТОЛ-СЭЩ-10-41-1 2000-3000 100 серебро (медь) 8.131, 8.155
600-1500 60 8.12, 8.131, 8.155
ТОЛ-СЭЩ-10-41÷44-1 5-800 40 без покрытия (латунь)
5-800
с переклю-чением по ВН
8.5, 8.131, 8.155
ТОЛ-СЭЩ-10-51-1 2000-3000 306 312,52
3092
394 209 80 100 серебро (медь) не более 5 8.2, 8.3, 8.4, 8.82,
8.93, 8.104, 8.131, 8.155
34,0
34,41
37,05
600-1500 120 60 8.2, 8.4, 8.6, 8.82,
8.93, 8.104, 8.131, 8.155
ТОЛ-СЭЩ-10-51÷54-1 5-800 40 без покрытия (латунь)
5-800
с переклю-чением по ВН
8.2, 8.4, 8.5, 8.82,
8.93, 8.104, 8.131, 8.155
ТОЛ-СЭЩ-10-61-1 2000-3000 80 100 серебро (медь) не более 3 8.2, 8.3, 8.4, 8.11,
8.131, 8.145
600-1500 120 60 8.2, 8.4, 8.6, 8.11,
8.131, 8.145
ТОЛ-СЭЩ-10-61÷64-1 5-800 40 без покрытия (латунь)
5-800
с переклю-чением по ВН
8.2, 8.4, 8.5, 8.11,
8.131, 8.145
ТОЛ-СЭЩ-10-71-1 2000-3000 382 388,52
3852
370 285 80 100 серебро (медь) не более 5 8.2, 8.3, 8.7, 8.82,
8.93, 8.104, 8.131, 8.155
43,0
43,41
46,05
600-1500 120 60 8.2, 8.6, 8.7, 8.82,
8.93, 8.104, 8.131, 8.155
ТОЛ-СЭЩ-10-71÷74-1 5-800 40 без покрытия (латунь)
5-800
с переклю-чением по ВН
8.2, 8.5, 8.7, 8.82,
8.93, 8.104, 8.131, 8.155
ТОЛ-СЭЩ-10-81-1 2000-3000 80 100 серебро (медь) не более 3 8.2, 8.3, 8.7, 8.11,
8.131, 8.145
600-1500 120 60 8.2, 8.6, 8.7, 8.11,
8.131, 8.145
ТОЛ-СЭЩ-10-81÷84-1 5-800 40 без покрытия (латунь)
5-800
с переклю-чением по ВН
8.2, 8.5, 8.7, 8.11,
8.131, 8.145

1 для исполнений с барьерами;

2 для трансформаторов с числом вторичных обмоток не более 3 (не более 6 вторичных выводов);

3 для трансформаторов с числом вторичных обмоток не более 4 (не более 8 вторичных выводов);

4 для трансформаторов с числом вторичных обмоток не более 5 (не более 10 вторичных выводов);

5 для исполнений с гибкими выводами.



Рис. 9.1. — 9.6. Габаритные, установочные и присоединительные размеры трансформаторов тока ТОЛ-СЭЩ-10-11М, ТОЛ-СЭЩ-10-21М, ТОЛ-СЭЩ-10-31М, ТОЛ-СЭЩ-10-41М

Первичный ток трансформатора, А а, мм Покрытие первичных контактов
до 800 включительно 40 без покрытия (латунь)
1000; 1500; 2000 60 серебро (медь)
Исполнение Рис. Масса, кг, не более
ТОЛ-СЭЩ −10-11М 9.1; 9.4* 21
ТОЛ-СЭЩ −10-21М 9.2; 9.4*
ТОЛ-СЭЩ −10-31М 9.5; 9.4*
ТОЛ-СЭЩ −10-41М 9.6; 9.4*

* для исполнений с барьерами;

** размер L согласно заказа минимум 100 мм;

*** вариант расположения паспортной и предупреждающей табличек на торцевой поверхности трансформатора (согласно заказа).

В связи с большой номенклатурой измерительных трансформаторов габаритные размеры представлены не на все исполнения. Полный обзор габаритных чертежей представлен в ТИ.

ТРАНСФОРМАТОР ТОКА ТОЛ-СЭЩ-10 ИСПОЛНЕНИЙ 101-104


НАЗНАЧЕНИЕ

Изготовление трансформаторов в исполнении 101 возможно на первичные токи 2500 А включительно.

** В соответствии с заказом, трансформаторы могут быть изготовлены с током термической стойкости до 51 кА, электродинамической стойкости до 128 кА при номинальном первичном токе от 300 до 2500 А.

Трансформаторы исполнений 101 — 104 не подлежат заземлению, т.к. не имеют подлежащих заземлению металлических частей. Крепление трансформаторов исполнений 101 — 104 на месте установки производится с помощью шести болтов М12 к закладным элементам крепления, расположенным на основании трансформатора.

Трансформатор может иметь до 4-х вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Выводы вторичных обмоток имеют три варианта исполнения, расположены в нижней части трансформатора. Трансформатор может быть установлен в любом положении и имеет два варианта крепления.

Пример условного обозначения опорного трансформатора тока:

— с литой изоляцией на номинальное напряжение 10 кВ конструктивного вари- анта исполнения 101, с вторичными обмотками: первая — класса точности 0,2S и нагрузкой 5 B·A, вторая — класса точности 10P и нагрузкой 15 B·А; на номинальный первичный ток 300 A, номинальный вторичный ток 5 А, климатического исполнения «У» категории размещения 2 по ГОСТ 15150-69 при его заказе и в документации другого изделия:

Опорный трансформатор тока ТОЛ-СЭЩ-10-101-0,2S/10P-5/15-300/5 У2



Рис. 10.1., 10.2. Габаритные, установочные и присоединительные размеры трансформаторов тока ТОЛ-СЭЩ-10 исполнений 101-104

Исполнение Номинальный первичный ток, А Размеры, мм Покрытие первичных контактов Климатическое исполнение Рис. Масса, кг,
не более
S D Л1 Л2
ТОЛ-СЭЩ −10-101
ТОЛ-СЭЩ −10-102
ТОЛ-СЭЩ −10-103
ТОЛ-СЭЩ −10-104
5-300 9 36 без покрытия (латунь) серебрение УХЛ2, Т2 10.1 45
ТОЛ-СЭЩ −10-101 400-800
1000-1500 15 серебрение
2000 19 55 10.2 50
2500 70

Трансформатор тока ТОЛ-СЭЩ-10-201 исполнений 11-1, 11-2, 21-1, 21-2



Рис. 11.1. — 11.7. Габаритные, установочные и присоединительные размеры трансформаторов тока ТОЛ-СЭЩ-10-201 исполнений 11-1, 11-2, 21-1, 21-2

Применяемость Номинальный
первичный ток
Количество
вторичных обмоток
S, мм L, мм Рисунок Масса, кг,
не более
ТОЛ-СЭЩ-10-201-11-1 5-400 не более 3
(не более 6 вторичных выводов)
6 50 11.1 25
500-800 10 11.4, 11.5
1000-2000 14 11.4, 11.7
ТОЛ-СЭЩ-10-201-11-2 5-400 не более 4
(не более 8 вторичных выводов)
6 110 11.11, 11.62
500-800 10 11.11, 11.4, 11.5, 11.62
1000-2000 14 11.11, 11.4, 11.62, 11.7
ТОЛ-СЭЩ-10-201-21-1 5-400 не более 3
(не более 6 вторичных выводов)
6 50 11.3
500-800 10 11.3, 11.4, 11.5
1000-2000 14 11.3, 11.4, 11.7
ТОЛ-СЭЩ-10-201-21-2 5-400 не более 4
(не более 8 вторичных выводов)
6 110 11.22, 11.31
500-800 10 11.22, 11.31, 11.4, 11.5
1000-2000 14 11.22, 11.31, 11.4, 11.7

1 для испонений с числом обмоток не более 3 (не более 6 вторичных выводов);

2 для исполнений с четырьмя обмотками (не более 8 вторичных выводов).

Номинальный первичный ток Покрытие первичных контактов
5-400 без покрытия (латунь)
500-800 Л1 — без покрытия (латунь), Л2 — олово (медь)
1000-2000 серебро (медь)



Рис. 12.1.-12.7. Габаритные, установочные и присоединительные размеры трансформаторов тока ТОЛ-СЭЩ-10-201 исполнений 31-1, 31-2, 41-1, 41-2

Применяемость Номинальный первичный ток Количество вторичных обмоток S, мм L, мм Рисунок Масса, кг, не более
ТОЛ-СЭЩ-10-201-31-1 5-400 не более 3 (не более 6 вторичных выводов) 6 50 12.3 25
(293)
500-800 10 12.3, 12.4, 12.5
1000-2000 14 12.3, 12.4, 12.6
ТОЛ-СЭЩ-10-201-31-2 5-400 не более 4
(не более 8 вторичных выводов)
6 110 12.31, 12.72
500-800 10 12.31, 12.4, 12.5, 12.72
1000-2000 14 12.31, 12.4, 12.6, 12.72
ТОЛ-СЭЩ-10-201-41-1 5-400 не более 3
(не более 6 вторичных выводов)
6 50 12.3
500-800 10 12.4, 12.5
1000-2000 14 12.4, 12.6
ТОЛ-СЭЩ-10-201-41-2 5-400 не более 4
(не более 8 вторичных выводов)
6 110 12.11, 12.22
500-800 10 12.11, 12.22, 12.4, 12.5
1000-2000 14 12.11, 12.22, 12.4, 12.6

1 для исполнений с числом обмоток не более 3 (не более 6 вторичных выводов);>

2 для исполнений с четырьмя обмотками (не более 8 вторичных выводов);

3 для исполнений с длиной вторичных выводов более 100 мм;

4 размер L2 согласно заказа минимум 100 мм.

Номинальный первичный ток Покрытие первичных контактов
5-400 без покрытия (латунь)
500-800 Л1 — без покрытия (латунь), Л2 — олово (медь)
1000-2000 серебро (медь)

ТРАНСФОРМАТОР ТОКА ТОЛ-СЭЩ-10-IV


НАЗНАЧЕНИЕ

Обеспечивает передачу сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, предназначен для использования в целях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10 кВ.

Трансформатор изготавливается в климатическом исполнении «УХЛ» и «Т» категории размещения 1 по ГОСТ 15150-69 для эксплуатации на открытом воздухе и предназначен для работы в следующих условиях:

  • верхнее значение температуры окружающего воздуха для исполнения «УХЛ» +50°С, для исполнения «Т» +65°С;
  • нижнее значение температуры окружающего воздуха при эксплуатации −60°С для исполнения «УХЛ»; −10°С для исполнения «Т»;
  • относительная влажность, давление воздуха по ГОСТ 15543.1-89;
  • высота установки над уровнем моря не более 1000 м;
  • окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли, химически активных газов и паров в концентрациях, разрушающих металлы — атмосфера тира II по ГОСТ 15150-69;
  • трансформатор рассчитан на суммарную механическую нагрузку от ветра 40 м/с, гололеда с толщиной стенки льда 20 мм и оттяжения проводов не более 500 Н (50 кгс);
  • трансформатор соответствует группе условий эксплуатации М1 по ГОСТ 17516.1-90,
  • положение трансформатора в пространстве — горизонтальное.

ОПИСАНИЕ КОНСТРУКЦИИ

Трансформатор выполнен в виде опорной конструкции. Корпус выполнен из компаунда на основе циклоалифатической смолы, который одновременно является главной изоляций, обеспечивает защиту обмоток от механических и климатических воздействий.

Пример условного обозначения трансформатора:

  • опорный трансформатор тока с литой изоляцией на номинальное напряжение 10 кВ, IV степени загрязнения по ГОСТ 9920-89, конструктивного варианта исполнения 01, с вторичными обмотками класса точности 0,2S и нагрузкой 10 В·А для коммерческого учета, класса точности 0,5 и нагрузкой 15 В·A для подключения цепей измерения, класса точности 10P нагрузкой 30 В·A для подключения цепей защиты, на номинальный первичный ток 300 А, номинальный вторичный ток 5 А, климатического исполнения «УХЛ», категории размещения 1 по ГОСТ 15150-69 при его заказе и в документации другого изделия:

Трансформатор тока ТОЛ-СЭЩ-10-IV-01-0,2S/0,5/10P-10/15/30-300/5 УХЛ1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТРАНСФОРМАТОРОВ ТОЛ-СЭЩ-10-IV

Таблица 4

Наименование параметра Значение параметра
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный первичный ток, А 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600;
750; 800; 1000; 1200; 1500; 2000
Номинальный вторичный ток, А 1; 5
Номинальная частота, Гц 50
Число вторичных обмоток 1; 2; 3
Номинальная вторичная нагрузка, В·А:
  • обмотки для измерения: при cos φ2=1

при cos φ2=0,8

  • для защиты: при cos φ2=0,8
1; 2; 2,5;
5; 10; 15;
15; 20; 30
Номинальный класс точности:
  • для измерений и учета
  • для защиты
0,2S; 0,2; 0,5S; 0,5; 1
5P; 10P
Номинальная предельная кратность КНОМ вторичной обмотки для защиты, не более 10; 15; 20
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБНОМ, не более 5; 10; 15
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: Исп. 01 Исп. 02 Исп. 03
10 А 1 2
15 А 1,6 3
20 А 2 4
30 А 3 6
40 А 4 6 8
50 А 5 8 10
75 А 8 10 16
100 А 10 16 20
150 А 16 20 31,5
200 А 20 31,5 40
300 А 31,5 40
400-2000 А 40
Ток электродинамической стойкости, кА, при номинальном первичном токе, А: Исп. 01 Исп. 02 Исп. 03
10 А 2,5 5
15 А 4 7,5
20 А 5 10
30 А 7,5 15
40 А 10 15 20
50 А 12,5 20 25
75 А 20 25 40
100 А 25 40 50
150 А 40 50 78,8
200 А 50 78,8 100
300 А 78,8 100
400-2000 А 100

При отсутствии специальных требований трансформаторы изготавливаются со значениями технических параметров, выделенных жирным шрифтом. По требованию заказчика трансформаторы могут быть изготовлены с данными, отличными от указанных в таблице.


Рис. 13. Габаритные, установочные и присоединительные размеры трансформаторов тока ТОЛ-СЭЩ-10-IV УХЛ1, Т1

Применяемость Номинальный первичный ток, А Покрытие первичных контактов а, мм Масса, кг, не более
ТОЛ-СЭЩ-10-IV УХЛ1, Т1 до 800 включительно без покрытия (латунь) 40 27
600-2000 серебро (медь) 60

Не задействованные вторичные выводы должны быть заглушены. Крышками комплектуются первые две обмотки измерительных классов точности: 0,2S; 0,2; 0,5S, 0,5.


Рис. 14. Стандартные схемы подключения трансформаторов

ТРАНСФОРМАТОР ТОКА ТОЛ-СЭЩ-20


НАЗНАЧЕНИЕ

Обеспечивает передачу сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, предназначен для использования в целях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 20 кВ.

  • верхнее значение температуры окружающего воздуха для исполнения «У» +50°С, для исполнения «Т» +55°С;
  • нижнее значение температуры окружающего воздуха: при эксплуатации −45°С;
  • положение трансформатора в пространстве — любое.

ОПИСАНИЕ КОНСТРУКЦИИ

Трансформатор изготавливается в виде опорной конструкции, представляет собой блок, состоящий из первичной катушки и двух, трех или четырех магнитопроводов со вторичными обмотками, залит компаундом на основе эпоксидной смолы. Выводы первичной обмотки расположены на верхней поверхности трансформатора. Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток имеют два варианта исполнения и расположены в нижней части трансформатора.

Пример условного обозначения трансформатора:

  • опорный трансформатор тока с литой изоляцией на номинальное напряжение 20 кВ, конструктивного варианта исполнения 01, с вторичными обмотками класса точности 0,2S и нагрузкой 5 В·А для коммерческого учета, класса точности 0,5 и нагрузкой 10 В·А для подключения цепей измерения, класса точности 10P нагрузкой 15 В·А для подключения цепей защиты, на номинальный первичный ток 300 А, номинальный вторичный ток 5 А, климатического исполнения «У», категории размещения 2 по ГОСТ 15150-69:

Трансформатор тока ТОЛ-СЭЩ-20-01-0,2S/0,5/10P-5/10/15-300/5 У2.


Рис. 15. Схема подключения трансформаторов ТОЛ-СЭЩ-20

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТРАНСФОРМАТОРОВ ТОЛ-СЭЩ-20

Таблица 5

Наименование параметра Значение параметра
Номинальное напряжение, кВ 20
Наибольшее рабочее напряжение, кВ 24
Номинальный первичный ток, А 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300;
400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 2500
Номинальный вторичный ток, А 1; 5
Номинальная частота, Гц 50; 60
Число вторичных обмоток 1; 2; 3; 4; 5
Номинальные вторичные нагрузки с коэффициентом мощности, В·А
  • обмотки для измерения: cos φ2=1/cos φ2=0,8 (нагрузка индуктивно-активная)
  • обмотки для защиты: cos φ2=0,8 (нагрузка индуктивно-активная)
1; 2; 2,5; 3; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60
3; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60
Номинальный класс точности:
— для измерений и учета / — для защиты
0,2S; 0.2; 0,5S; 0.5; 1; 3; 5; 10 / 5P; 10P
Номинальная предельная кратность КНОМ вторичной обмотки для защиты, не более 2-35
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБНОМ, не более 2-35
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: Исп. 01, 02, 03, 11, 12, 13,
21, 22, 23, 31, 32, 33
Исп. 04, 05, 06, 14, 15, 16,
24, 25, 26, 34, 35, 36
Исп. 07, 08, 09, 17, 18, 19,
27, 28, 29, 37, 38, 39
5 0,5 1
10 1 2
15 1,6 3
20 2 4
30 3 6
40 4 6 8
50 5 10 20
75, 80 8 16 31,5
100 10 20 40
150 16 31,5 40
200 20 40
250 25 40
300 31,5 40
400-2500 40
Ток электродинамической стойкости, кА, при номинальном первичном токе, А: Исп. 01, 02, 03, 11, 12, 13,
21, 22, 23, 31, 32, 33
Исп. 04, 05, 06, 14, 15, 16,
24, 25, 26, 34, 35, 36
Исп. 07, 08, 09, 17, 18, 19,
27, 28, 29, 37, 38, 39
5 1,25 2,5
10 2,5 5
15 4 7,5
20 5 10
30 7,5 15
40 10 15 20
50 12,5 25 50
75, 80 20 40 78,8
100 25 50 100
150 40 78,8 100
200 50 100
250 62,5 100
300 78,8 100
400-2500 100


Рис. 16. Габаритные, установочные и присоединительные размеры трансформатора тока ТОЛ-СЭЩ-20-01, 02, 03, 04, 05, 06, 07, 08, 09, 31, 32, 33, 34, 35, 36, 37, 38, 39

Трансформаторы исполнений 01, 02 ...09, имеют возможность заземления вторичной обмотки. Для защиты вторичных выводов от несанкционированного доступа предусмотрена прозрачная крышка с возможностью пломбирования.

Трансформаторы исполнений 31, 32, ...39 имеют специальные изолирующие барьеры из компаунда, расположенные в верхней части трансформатора и позволяющие уменьшить расстояние между проводниками соседних фаз (при условии изолировки шин за габаритами трансформатора), а также трансформаторы имеют возможность заземления вторичной обмотки. Для защиты вторичных выводов от несанкционированного доступа предусмотрена прозрачная крышка с возможностью пломбирования.

Тип трансформатора Номинальный первичный ток, А Размеры Масса, не более, кг
а L1 L2 L3 L4 L5
ТОЛ-СЭЩ-20-01, −04, −07 20-800 40 282 280 355 89 289 35
1000, 1500 60
2000, 2500 70
ТОЛ-СЭЩ-20-31, −34, −37 20-800 40
1000, 1500 60
2000, 2500 70
ТОЛ-СЭЩ-20-02, −05, −08 20-800 40 346 344 419 153 353 42
1000, 1500 60
2000, 2500 70
ТОЛ-СЭЩ-20-32, −35, −38 20-800 40
1000, 1500 60
2000, 2500 70
ТОЛ-СЭЩ-20-03, −06, −09 20-800 40 410 408 483 217 417 53
1000, 1500 60
2000, 2500 70
ТОЛ-СЭЩ-20-33, −36, −39 20-800 40
1000, 1500 60
2000, 2500 70


Рис. 17. Расположение выводов ТОЛ-СЭЩ-20


Рис. 18.1. — 18.4. Габаритные, установочные и присоединительные размеры трансформатора тока ТОЛ-СЭЩ-20-11÷19, 21÷29

Трансформаторы исполнений 11, 12 ...19 без заземления вторичной обмотки.

Трансформаторы исполнений 21, 22 ...29 со специальными изолирующими барьерами из компаунда, расположенные в верхней части трансформатора и позволяющие уменьшить расстояние между проводниками соседних фаз (при условии изолировки шин за габаритами трансформатора).

Трансформаторы исполнений 11-19 и 21-29 возможно изготавливать с гибкими вторичными выводами.

Тип трансформатора Номинальный первичный ток, А Рис.

Размеры, мм

Масса, не более, кг
а L1 L2 L3
ТОЛ-СЭЩ-20-11, −14, −17 20-800 18.1 40 282 110 289 35
1000, 1500 60
2000, 2500 18.3 70
ТОЛ-СЭЩ-20-21, −24, −27 20-800 18.2 40
1000, 1500 60
2000, 2500 18.2, 18.3 70
ТОЛ-СЭЩ-20-12, −15, −18 20-800 18.1 40 346 174 353 42
1000, 1500 60
2000, 2500 18.3 70
ТОЛ-СЭЩ-20-22, −25, −28 20-800 18.2 40
1000, 1500 60
2000, 2500 18.2, 18.3 70
ТОЛ-СЭЩ-20-13, −16, −19 20-800 18.1 40 410 238 417 53
1000, 1500 60
2000, 2500 18.3 70
ТОЛ-СЭЩ-20-23, −26, −29 20-800 18.2 40
1000, 1500 60
2000, 2500 18.2, 18.3 70
ТОЛ-СЭЩ-20-11, −14, −17
с переключением по первичной стороне
20-600 18.1, 18.4 40 282 110 289 35
ТОЛ-СЭЩ-20-21, −24, −27
с переключением по первичной стороне
18.2, 18.4
ТОЛ-СЭЩ-20-12, −15, −18
с переключением по первичной стороне
18.1, 18.4 346 174 353 42
ТОЛ-СЭЩ-20-22, −25, −28
с переключением по первичной стороне
18.2, 18.4
ТОЛ-СЭЩ-20-13, −16, −19
с переключением по первичной стороне
18.1, 18.4 410 238 417 53
ТОЛ-СЭЩ-20-23, −26, −29
с переключением по первичной стороне
18.2, 18.4



Рис. 19.1. — 19.5. Габаритные, установочные и присоединительные размеры трансформатора тока ТОЛ-СЭЩ-20-11÷19, 21÷29 с гибкими выводами

Тип трансформатора Номинальный первичный ток, А Рис. Размеры, мм Масса, не более, кг
а L1 L2 L3
ТОЛ-СЭЩ-20-11, −14, −17 20-800 19.1

19.5**

40 282 110 289 35
1000, 1500 60
2000, 2500 19.3, 19.5** 70
ТОЛ-СЭЩ-20-21, −24, −27 20-800 19.2

19.5**

40
1000, 1500 60
2000, 2500 19.2, 19.3, 19.5** 70
ТОЛ-СЭЩ-20-12, −15, −18 20-800 19.1

19.5**

40 346 174 353 42
1000, 1500 60
2000, 2500 19.3, 19.5** 70
ТОЛ-СЭЩ-20-22, −25, −28 20-800 19.2,

19.5**

40
1000, 1500 60
2000, 2500 19.2, 19.3, 19.5** 70
ТОЛ-СЭЩ-20-13, −16, −19 20-800 19.1

19.5**

40 410 238 417 53
1000, 1500 60
2000, 2500 19.3, 19.5** 70
ТОЛ-СЭЩ-20-23, −26, −29 20-800 19.2, 19.5** 40
1000, 1500 60
2000, 2500 19.2, 19.3, 19.5** 70
ТОЛ-СЭЩ-20-11, −14, −17
с переключением по первичной стороне
20-600 19.1, 19.4, 19.5** 40 282 110 289 35
ТОЛ-СЭЩ-20-21, −24, −27
с переключением по первичной стороне
19.2, 19.4, 19.5**
ТОЛ-СЭЩ-20-12, −15, −18
с переключением по первичной стороне
19.1, 19.4, 19.5** 346 174 353 42
ТОЛ-СЭЩ-20-22, −25, −28
с переключением по первичной стороне
19.2, 19.4, 19.5**
ТОЛ-СЭЩ-20-13, −16, −19
с переключением по первичной стороне
19.1, 19.4, 19.5** 410 238 417 53
ТОЛ-СЭЩ-20-23, −26, −29
с переключением по первичной стороне
19.2, 19.4, 19.5**

* размер L согласно заказа;

** для исполнения трансформаторов с 4-мя и 5-ю вторичными обмотками (до 10 вторичных выводов).

ТРАНСФОРМАТОР ТОКА ТОЛ-СЭЩ-35


НАЗНАЧЕНИЕ

Обеспечивает передачу сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, предназначен для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 35 кВ.

Трансформатор изготавливается в климатическом исполнении «У» и «Т» категории размещения 2 по ГОСТ 15150-69 и предназначен для работы в следующих условиях:

— верхнее значение температуры окружающего воздуха для исполнения «У» +50°С, для исполнения «Т» + 55°С;

— нижнее значение температуры окружающего воздуха:

  • при эксплуатации −45°С;
  • при транспортировании и хранении −50°С;
  • положение трансформатора в пространстве — любое.

ОПИСАНИЕ КОНСТРУКЦИИ

Трансформатор выполнен в виде опорной конструкции. Корпус трансформатора выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.

Выводы первичной обмотки расположены на верхней поверхности трансформатора. Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток расположены в нижней части трансформатора.

В верхней части трансформаторы имеют специальные изолирующие барьеры из компаунда, позволяющие уменьшить расстояние между проводниками сосед- них фаз (при условии изолировки шин за габаритами трансформатора).

Трансформаторы имеют возможность заземления вторичной обмотки.

Пример условного обозначения трансформатора:

  • опорный трансформатор тока с литой изоляцией на номинальное напряжение 35 кВ, конструктивного варианта исполнения 01, с вторичными обмотками класса точности 0,2S и нагрузкой 5 В·А для коммерческого учета, класса точности 0,5 и нагрузкой 10 В·А для подключения цепей измерения, класса точности 10P нагрузкой 15 В·А для подключения цепей защиты, на номинальный первичный ток 300 А, номинальный вторичный ток 5 А, климатического исполнения «У», категории размещения 2 по ГОСТ 15150-69:

Трансформатор тока ТОЛ-СЭЩ-35-01-0,2S/0,5/10P-5/10/15-300/5 У2


Рис. 20. Схемы подключения трансформаторов ТОЛ-СЭЩ-35

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТРАНСФОРМАТОРОВ ТОЛ-СЭЩ-35

Таблица 6

Наименование параметра Значение параметра
Номинальное напряжение, кВ 35 (27*)
Наибольшее рабочее напряжение, кВ 40.5 (30*)
Номинальный первичный ток, А 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300;
400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 2500
Номинальный вторичный ток, А 1; 5
Номинальная частота, Гц 50
Число вторичных обмоток 5
Номинальные вторичные нагрузки с коэффициентом мощности, В·А:
  • обмотки для измерения: cos φ2=1/ cos φ2=0,8 (нагрузка индуктивно-активная)
  • обмотка для защиты: cos φ2=0,8 (нагрузка индуктивно-активная)
1; 2; 2,5 / 3; 5; 7.5; 10; 15; 20; 25; 30; 40; 50; 60
3; 5; 7.5; 10; 15; 20; 25; 30; 40; 50; 60
Номинальный класс точности:
— для измерений и учета / — для защиты
0.2S; 0.2; 0.5S; 0.5; 1; 3; 5; 10 / 5P; 10P
Номинальная предельная кратность КНОМ вторичной обмотки для защиты, не более 2-35
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБНОМ, не более 2-35
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: Исп. 01, 02, 03 Исп. 04, 05, 06 Исп. 07, 08, 09
5 0.5 1
10 1 2
15 1.6 3
20 2 4
30 3 6
40 4 6 8
50 5 10 20
75; 80 8 16 31.5
100 10 20 40
150 16 31.5 40
200 20 40
250 25 40
300 31.5 40
400-2500 40
Ток электродинамической стойкости, кА, при номинальном первичном токе, А: Исп. 01, 02, 03 Исп. 04, 05, 06 Исп. 07, 08, 09
5 1.25 2.5
10 2.5 5
15 4 7.5
20 5 10
30 7.5 15
40 10 15 20
50 12.5 25 50
75; 80 20 40 78.8
100 25 50 100
150 40 78.8 100
200 50 100
250 62.5 100
300 78.8 100
400-2500 100

* — ТОЛ-СЭЩ-35 (для ЖД)

По требованию заказчика трансформаторы могут быть изготовлены с отдельными параметрами, отличных от указанных в таблице 6. В зависимости от возможных комбинаций технических параметров, указанных в таблице, трансформаторы изготавливаются в трех габаритных размерах.


Рис. 21.1. — 21.3. Габаритные, установочные, присоединительные размеры и масса трансформатора тока ТОЛ-СЭЩ-35-01, −04, −07


Рис. 22.1. — 22.3. Габаритные, установочные, присоединительные размеры и масса трансформатора тока ТОЛ-СЭЩ-35-02, −03, −05, −06,-08, −09

Тип трансформатора Номинальный первичный ток, А Рис. а, мм Покрытие первичных контактов Масса, не бо- лее, кг
ТОЛ СЭЩ-35 01, 04, 07 5-800 21.1 40 без покрытия (латунь) 64
1000-1500 60
2000, 2500 21.1, 21.2 80 серебро (медь)
Тип трансформатора Номинальный первичный ток, А Рис. а, мм Размеры L1 L2 L3 Покрытие первичных контактов Масса, не более, кг
ТОЛ СЭЩ-35 02, 05, 08 20-800 21.1 40 390 438 485 без покрытия (латунь) 70
1000-1500 60
2000, 2500 21.1, 21.2 80 серебро (медь)
ТОЛ СЭЩ-35 03, 06, 09 20-800 21.1 40 465 513 560 без покрытия (латунь) 90
1000-1500 60
2000, 2500 21.1, 21.2 80 серебро (медь)


Рис. 23.1. — 23.3. Расположение выводов ТОЛ-СЭЩ-35 (защитная крышка условно не показана)

ТРАНСФОРМАТОР ТОКА ТОЛ-СЭЩ-35-IV


НАЗНАЧЕНИЕ

Обеспечивает передачу сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, предназначен для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 35 кВ.

ОПИСАНИЕ КОНСТРУКЦИИ

Трансформатор выполнен в виде опорной конструкции. Корпус выполнен из компаунда на основе циклоалифатической смолы, который одновременно является изоляцией, обеспечивает защиту обмоток от механических и климатических воздействий. Литой блок прикреплен к металлической раме, которая имеет четыре отверстия для крепления трансформатора на месте установки.

Трансформатор изготавливается в климатическом исполнении «УХЛ» и «Т» категории размещения 1 по ГОСТ 15150-69 и предназначен для работы в следующих условиях:

  • верхнее значение температуры окружающего воздуха для исполнения «УХЛ» +50°С, для исполнения «Т» +65°С;
  • нижнее значение температуры окружающего воздуха −60°С для исполнения «У», −10°С для исполнения «Т»;
  • положение трансформатора в пространстве — вертикальное;
  • трансформатор рассчитан на суммарную механическую нагрузку от ветра 40 м/с, гололеда с толщиной стенки льда 20 мм и оттяжения проводов не более 500Н (50 кгс).

Пример условного обозначения трансформатора:

  • опорный трансформатор с литой изоляцией на номинальное напряжение 35 кВ, IV степени загрязнения по ГОСТ 9920-89, конструктивного варианта исполнения 01, с вторичными обмотками класса точности 0,2S и нагрузкой 10 В·А для коммерческого учета, класса точности 0,5 и нагрузкой 15 В·А для подключения цепей защиты, на номинальный первичный ток 300 А, номинальный вторичный ток 5 А, климатического исполнения «УХЛ», категории размещения 1 по ГОСТ 15150-69 при его заказе и в документации другого изделия:

Трансформатор тока ТОЛ-СЭЩ-35-IV-01-0,2S/0,5/10P-10/15/30-300/5 УХЛ1 ТУ3414-178-15356352-2012

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТРАНСФОРМАТОРОВ ТОЛ-СЭЩ-35-IV

Таблица 7

Наименование параметра Значение параметра
Конструктивный вариант исполнения 01, 02, 03, 04, 05, 06, 14, 15, 16 21, 21Э
Номинальное напряжение, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальный первичный ток, А 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200 600; 750; 800; 1000; 1200; 1500; 2000; 2500; 3000
Номинальный вторичный ток, А 1; 5
Номинальная частота, Гц 50; 60
Число вторичных обмоток 1; 2; 3; 4; 5; 6
Номинальная вторичная нагрузка, В·А вторичных обмоток:
— для измерения: при cos φ2=1,
при cos φ2=0,8 (нагрузка индуктивно-активная)
— для защиты: при cos φ2=0,8 (нагрузка индуктивно-активная)
1;2; 2.5;
3; 5; 7.5; 10; 15; 20; 25; 30; 40; 50; 60
3; 5; 7.5; 10; 15; 20; 25; 30; 40; 50; 60
Номинальный класс точности:
— для измерений и учета
— для защиты
0.2S; 0.2; 0.5S; 0.5; 1; 3; 5; 10
5P; 10Р
Номинальная предельная кратность КНОМ вторичной обмотки для защиты от 2 до 35
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБНОМ от 2 до 35
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: Исп. 01; 04; 14 Исп. 02, 05; 15 Исп. 03; 06; 16 Исп. 21*
5 0,5 1
10 1 2
15 1,6 3
20 2 4
30 3 6
40 4 6 8
50 5 10 20
75, 80 8 16 31,5
100 10 20 40
150 16 31,5 40
200 20 40
250 25 40
300 31,5 40
400-1200 40
600-1500 50
2000-3000 57
Ток электродинамической стойкости, кА, при номинальном первичном токе, А: Исп. 01; 04; 14 Исп. 02, 05; 15 Исп. 03; 06; 16 Исп. 21*
5 1,25 2,5
10 2,5 5
15 4 7,5
20 5 10
30 7,5 15
40 10 15 20
50 12,5 25 50
75, 80 20 40 78,8
100 25 50 100
150 40 78,8 100
200 50 100
250 62,5 100
300 78,8 100
400-1200 100
600-1500 128
2000-3000 145

* данные для трехсекундного тока термической стойкости, кА

По требованию заказчика возможно изготовление трансформаторов с другими: числом вторичных обмоток, номинальным классом точности, номинальной предельной кратностью вторичной обмотки.


Рис. 25.1., 25.2. Габаритные, установочные, присоединительные размеры и масса трансформатора тока ТОЛ-СЭЩ-35-IV-01, 02, 03


Рис. 26.1., 26.2. Габаритные, установочные, присоединительные размеры и масса трансформатора тока ТОЛ-СЭЩ-35-IV-04, 05, 06


Рис. 27.1., 21.2. Габаритные, установочные, присоединительные размеры и масса трансформатора тока ТОЛ-СЭЩ-35-IV-14, 15, 16


Рис. 28.1., 28.2. Габаритные, установочные, присоединительные размеры и масса трансформатора тока ТОЛ-СЭЩ-35-IV-14, 15, 16

Тип трансформатора Номинальный первичный ток, А а, мм Покрытие первичных контактов Климатическое исполнение Рис.
ТОЛ СЭЩ-35-IV-21 600-800 10 никелирование (медь) УХЛ1, Т1 28.2
1000, 1200
1500, 2000 15 28.1
2500, 3000 20


Каталог продукции

Техническая информация

Опросный лист

Разрешительная документация

Руководства по эксплуатации

Скачать одним файлом
