Трансформаторы напряжения ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10 - заземляемые, предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также в сборные камеры одностороннего обслуживания (КСО), являются комплектующими изделиями.

Описание конструкции

Трансформаторы выполнены в виде опорной конструкции. Корпус трансформаторов изготавливается из эпоксидного компаунда, который является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. Возможно исполнение трансформаторов с двумя основными и одной дополни тельной обмотки.
Трансформаторы имеют:
– болт заземления, который расположен на металлическом основании. Для исполнений без металлического основания болт заземления располагается на корпусе трансформатора; – возможность заземления выхода «Х» первичной обмотки и одного из выводов вторичных обмоток, расположенных на клеммной колодке, непосредственно на основание с помощью винтов М5×20. Для исполнения с тремя вторичными обмотками, вывод «Х» первичной обмотки на основание не заземляется
– трансформаторы комплектуются прозрачной пластмассовой крышкой с возможностью пломбирования выводов измерительной обмотки для защиты от несанкционированного доступа.
Трансформаторы ЗНОЛ-СЭЩ-6 и ЗНОЛ-СЭЩ-10 по требованию заказчика могут комплектоваться съемным предохранительным устройством, предназначенным для защиты электрооборудования. Плавкая вставка предохранительного устройства аналогична вставке, используемой для трансформаторов НОЛ-СЭЩ-6 и НОЛ-СЭЩ-10.
Возможность изготовления трансформатора с предохранительным устройством.
Изготовление трансформаторов внутренней и наружной установки.
Возможность работы трансформаторов наружной установки в IV-ой степени загрязнения атмосферы по ГОСТ 9920-89.
Возможность изготовления трансформатора в малогабаритном исполнении.
Сделать заказ

Технические характеристики

ЗНОЛ-СЭЩ-6(10; 15; 20)

Наименование параметра   Значение параметра
ЗНОЛ-СЭЩ-06 ЗНОЛ-СЭЩ-10 ЗНОЛ-СЭЩ-15 ЗНОЛ-СЭЩ-20
Номинальное напряжение по ГОСТ 1516.3, кВ 6 10 15 20
Наибольшее рабочее напряжение, кВ 7,2 12 17,5 24
Номинальное напряжение первичной обмотки, кВ 6 / √3;
6,3 / √3;
6,6 / √3;
6,9 / √3
10 / √3;
10,5 / √3;
11 / √3
13,8 / √3;
15 / √3;
15,75 / √3
18 / √3;
20 / √3
Номинальное напряжение основной вторичной обмотки, В   100/ √3
Номинальное напряжение дополнительной вторичной обмотки, В   100/3; 100
Классы точности основной вторичной обмотки   0,2; 0,5; 1,0; 3,0
Номинальная мощность основной вторичной обмотки, В·А в классах точности 0,2/0,5/1,0/3,0 10; 15; 25; 30*/30; 50; 75*/50; 75; 100; 150; 200*/300; 400; 500; 600*
Класс точности дополнительной вторичной обмотки   3; 3P; 6Р
Номинальная мощность дополнительной вторичной обмотки, В·А   100; 200; 300*
Предельная мощность трансформатора вне класса точности, В·А
– с двумя вторичными обмотками   630
– с тремя вторичными обмотками   400
Номинальная частота, Гц 50 или 60
Группа соединения обмоток:
– с двумя вторичными обмотками 1/1/1-0-0
– с двумя вторичными обмотками 1/1/1/1-0-0-0

* номинальные мощности вторичных обмоток могут быть изменены при заказе в зависимости от параметров трансформаторов (классов точности, количества обмоток и т.д.)

ЗНОЛ-СЭЩ-6(10)-М

Наименование параметра Значение параметра
ЗНОЛ-СЭЩ-6-М ЗНОЛ-СЭЩ-10-М
Класс напряжения по ГОСТ 1516.3-69, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальное напряжение первичной обмотки, кВ 6 / √3 10 / √3
Номинальное напряжение основной вторичной обмотки, В 100 / √3
Номинальное напряжение дополнительной и вторичной обмотки, В 100 / √3
Классы точности основной вторичной обмотки 0,2; 0,5; 1,0; 3,0
Номинальная мощность основной вторичной обмотки, В·А в классах точности 0,2/0,5/1,0/3,0 10; 15; 25*/30; 50/50; 75; 100; 150*/100; 150; 200; 300*
Класс точности дополнительной вторичной обмотки 3; 3Р; 6Р
Номинальная мощность дополнительной вторичной обмотки, В·А 100; 150*
Предельная мощность трансформатора вне класса точности, В·А 400
Номинальная частота, Гц 50 или 60
Группа соединения обмоток 1/1/1-0-0

* номинальные мощности вторичных обмоток могут быть изменены при заказе в зависимости от параметров трансформаторов (классов точности, количества обмоток и т.д.)

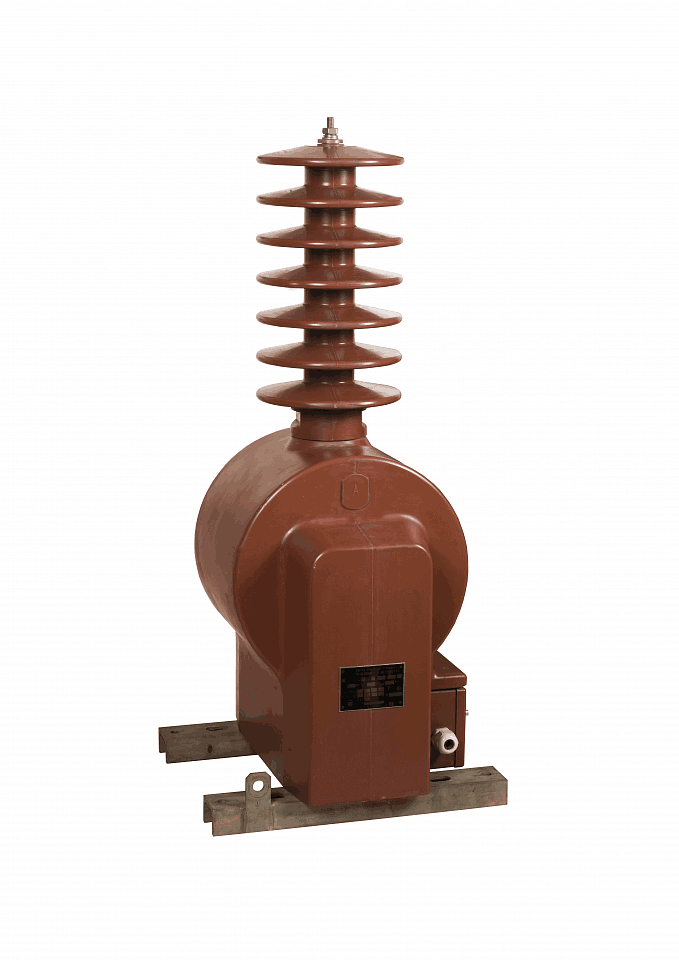

Измерительный трансформатор напряжения ЗНОЛ-СЭЩ на класс напряжения 6, 10, 15, 20, 35 кВ. Трансформатор заземляемый предназначен для питания приборов учета электроэнергии, контрольно-измерительной аппаратуры, релейных (микропроцессорных) защиты. Используются когда требуется измерение фазных напряжений и контроль изоляции. ЗНОЛ-СЭЩ 6, 10, 15, 20, 35 кВ устанавливается в комплектные распределительные устройства КРУ-СЭЩ. Трансформатор ЗНОЛ-СЭЩ изготавливается в климатическом исполнении “У” “УХЛ” и “Т” категории размещения 2 и 1 по ГОСТ 15150-69.
