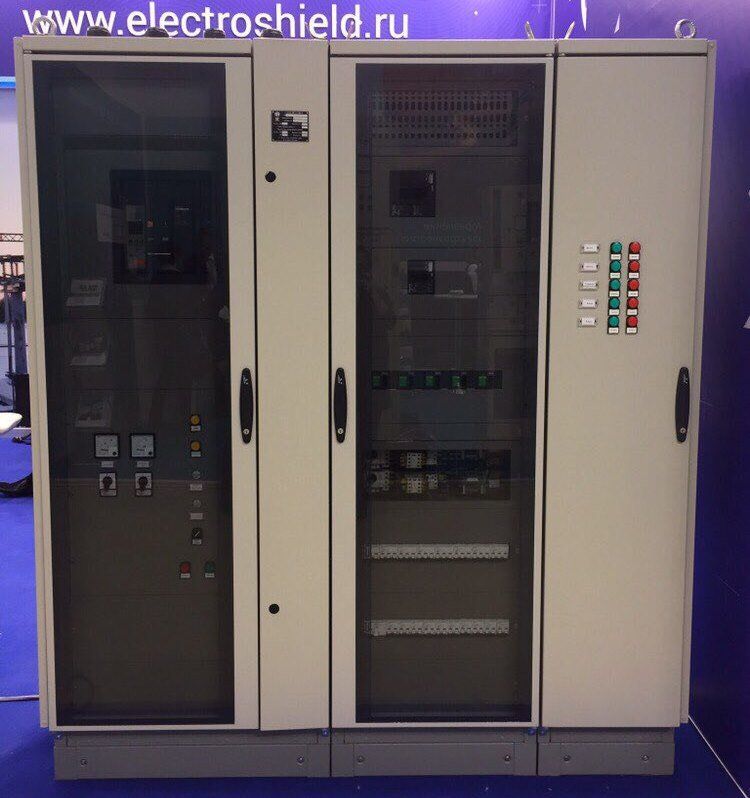

В 2017 году Электрощит Самара приступит к производству новой линейки низковольтных распределительных щитов серии НКУ-СЭЩ-М.
Модульная конструкция позволит адаптироваться под различные технические требования клиентов. Для защиты электроприёмников щиты будут комплектоваться автоматическими выключателями собственного производства ВА-СЭЩ (МС, АС), а также автоматическими выключателями импортного производства.
В НКУ-СЭЩ-М применяются функциональные блоки стационарного исполнения для установки автоматических выключателей фиксированного, втычного и выдвижного исполнения.
Возможна установка как медной, так и алюминиевой системы главных распределительных шин. Оригинальный алюминиевый профиль и технология изготовления позволяет устанавливать в НКУ-СЭЩ-М одну шину на фазу на токи до 4000 А, что позволяет существенно снижать стоимость распределительного щита без снижения технических характеристик.
Преимущества НКУ-СЭЩ-М:
- Модульная конструкция позволяет реализовывать различные технические решения;
- Возможность применения как медной, так и специально разработанной алюминиевой системы шин;
- Антикоррозийное покрытие;
- Применение надежных коммутационных аппаратов отечественного и импортного производства;
- Коммутационные аппараты закрыты защитными панелями;
- Установка батарей для компенсации реактивной мощности.
Электрические характеристики:
- Номинальное напряжение изоляции 1000 В;
- Номинальное рабочее напряжение 690 В;
- Номинальная частота 50/60 Гц;
- Номинальное импульсное выдерживаемое напряжение 12 кВ;
- Номинальное напряжение вспомогательной цепи, не более 230 В;
- Номинальный ток главных горизонтальных шин, не более 4000 А;
- Номинальный ток вертикальных распределительных шин, не более 3200 А;
- Номинальный ток короткого замыкания, выдерживаемый в течение 1 с, 100 кА;
- Номинальный пиковый ток 220 кА;
- Режим нейтрали TNC, TNS, TT, IT.
Применение:
- Электрические сети; (распределительные щиты до 4000 A)
- Нефтедобыча;
- Промышленность;
- Транспортная инфраструктура.
