КТП-СЭЩ-БМ 35/6(10) кВ

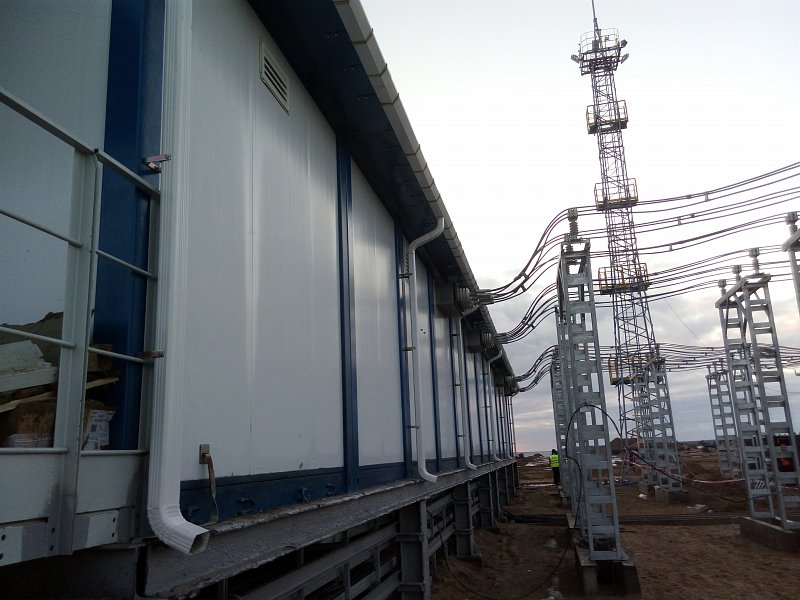

Комплектная трансформаторная подстанция КТП-СЭЩ-БМ 35/6(10) кВ, используется в энергетике, предназначено для преобразования и распределения электроэнергии. На стороне 35 кВ установлены ячейки КРУ СЭЩ-70 35 кВ в модульном здании, на стороне 10(6) кВ ячейки КРУ СЭЩ-70 в модульном здании. По центру КТП-СЭЩ-БМ 35/6(10) кВ установлены силовые трансформаторы в модуле.

Cделать заказ

Добавить в список

Общее описание

Техническая информация

Преимущества

Обеспечение максимально высокой заводской готовности оборудования;
Минимальные сроки монтажа, наладки и ввода в эксплуатацию;
Высокий уровень безопасности при обслуживании независимо от времени года;
Значительное сокращение занимаемой площади;
Возможность удаленного управления и диагностики подстанции.

Документация

Каталог продукции

Каталог КРУ СЭЩ-70 6,10,15,20 кВ

Каталог КРУ СЭЩ-70 35кВ

Опросный лист

Опросный лист КРУ СЭЩ-70.dwg

Опросный лист КРУ СЭЩ-70.pdf

Опросный лист КРУ СЭЩ-70.cdw

Опросный лист КРУ СЭЩ-70-35.cdw

Опросный лист КРУ СЭЩ-70-35.dwg

Опросный лист КРУ СЭЩ 70-35.pdf

Разрешительная документация

Декларация о соответствии КРУ СЭЩ-70 на напряжение до 10 кВ

Заключение аттестационной комиссии ПАО "Россети" о соответствии техническим требованиям

Руководства по эксплуатации

Руководство по эксплуатации 3ГК.612.110 КРУ СЭЩ-70

Руководство по эксплуатации 3ГК.612.173 КРУ СЭЩ-70

Скачать всю документацию одним файлом

Технические характеристики

Технические характеристики	Значение
Номинальное напряжение ВН, кВ	35
Номинальное напряжение СН, кВ	6, 10
Номинальный ток ВН, А	1 000; 1 250; 2 000; 2 500
Номинальный ток CН, А	1 000; 1 250; 2 000; 2 500; 3 150; 4 000
Ток термической стойкости ВН, кА	20; 25; 31.5
Ток термической стойкости СН, кА	20; 25; 31.5; 40
Мощность силового трансформатора, кВА	2 500; 4 000; 6 300; 10 000

Технические характеристики

Технические характеристики	Значение
Номинальное напряжение ВН, кВ	35
Номинальное напряжение СН, кВ	6, 10
Номинальный ток ВН, А	1 000; 1 250; 2 000; 2 500
Номинальный ток CН, А	1 000; 1 250; 2 000; 2 500; 3 150; 4 000
Ток термической стойкости ВН, кА	20; 25; 31.5
Ток термической стойкости СН, кА	20; 25; 31.5; 40
Мощность силового трансформатора, кВА	2 500; 4 000; 6 300; 10 000
