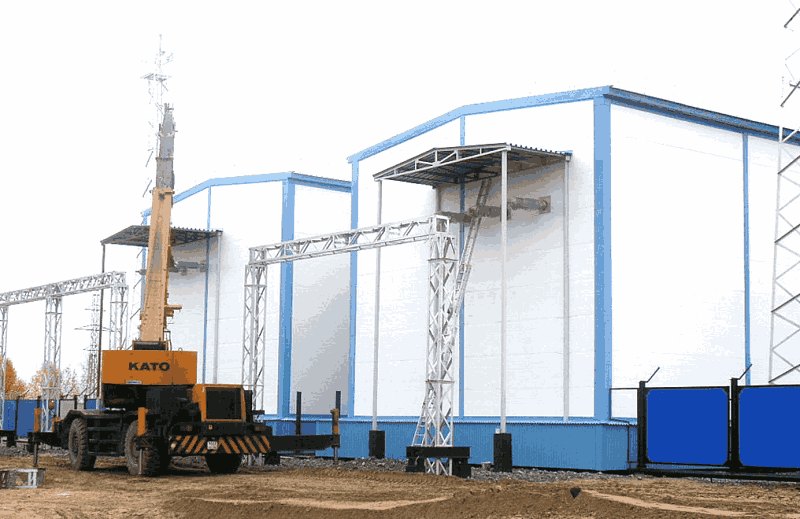

- Высоковольтное оборудование защищено от атмосферных осадков.

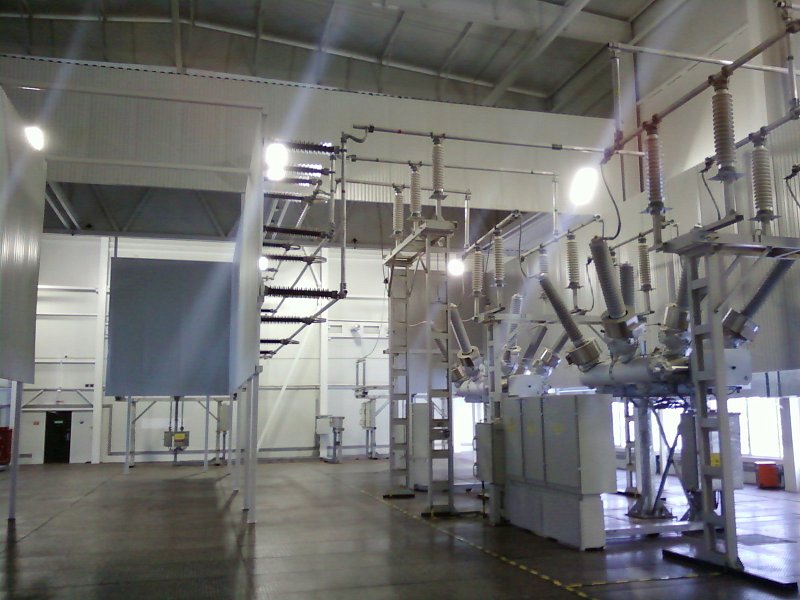

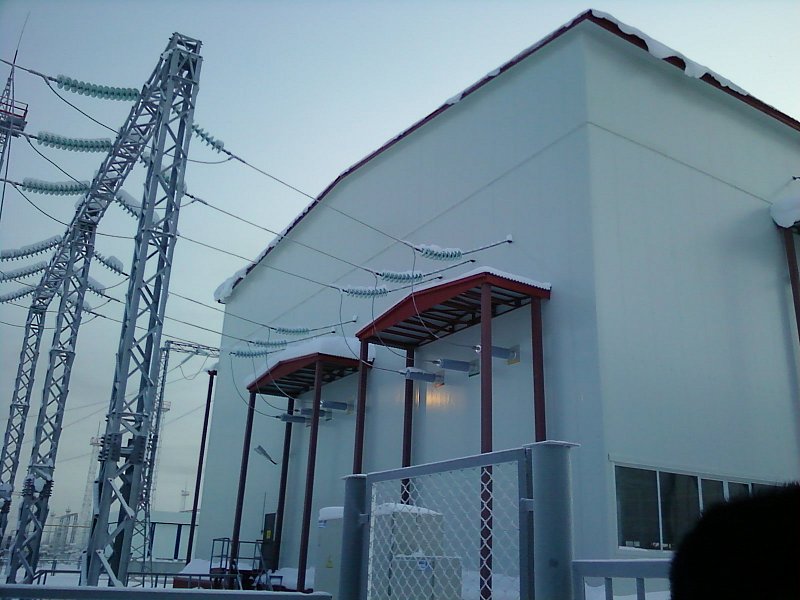

- Обслуживание оборудование производится в здании.
- Увеличивается надежность работы оборудования за счет более щадящих условий эксплуатации.
- Привлекательный внешний вид
Преимущества
Документация
Техническая информация
ТИ-064 КТП-СЭЩ-Б(М)
ТИ-102 версия 1.5. Вторичные цепи комплектных трансформаторных подстанций марки СЭЩ блочных модернизированных
ТИ-142 версия 1.3 ЗРУ 110 кВ в здании-укрытии «Самара»
ТИ-114 версия 1.1 Схемы защиты и автоматики (элементов) для КТПБ-СЭЩ 35/6(10) кВ на постоянном оперативном токе
3D модели 110 кВ
Информационное сообщение КТПБ(М) 35-110 кВ исполнений ХЛ(УХЛ) и У. Вторичная коммутация версия 1.2
ТИ-110 версия 1.2 Организация собственных нужд 0,4 кВ. Релейные шкафы
Опросный лист
Разрешительная документация
Базовые альбомы
Руководства по эксплуатации
Техническое описание и инструкция по монтажу и эксплуатации 0ГК.412.086 ТО-3
Техническое описание и инструкция по монтажу и эксплуатации 0ГК.412.086 ТО-4
Техническое описание и инструкция по монтажу и эксплуатации 0ГК.412.086 ТО-2
Техническое описание и инструкция по монтажу и эксплуатации 0ГК.412.086 ТО-1
Техническое описание и инструкция по монтажу и эксплуатации 0ГК.412.086 ТО-0
Технические характеристики
| Технические характеристики | Значение |
|
Номинальное напряжение высшей стороны, кВ |
110 |
|
Мощность силового трансформатора, кВА |
до 63 000 |
|
Ток электродинамической стойкости, кА |
102 |
|
Схема РУ |
110-4Н, 110-5Н, 110-5АН |
|
Ток термической стойкости,кА |
40 |
| Температура окружающего воздуха,˚С |
-60˚+40˚ |
Перечень комплектующей аппаратуры
| Комплектующая аппаратура | 110 кВ |
|
Выключатель |
ВГТ |
|
Разъединитель |
РН-СЭЩ |
|
Трансформатор напряжения |
НКФ |
|
Трансформатор тока |
ТФЗМ |
