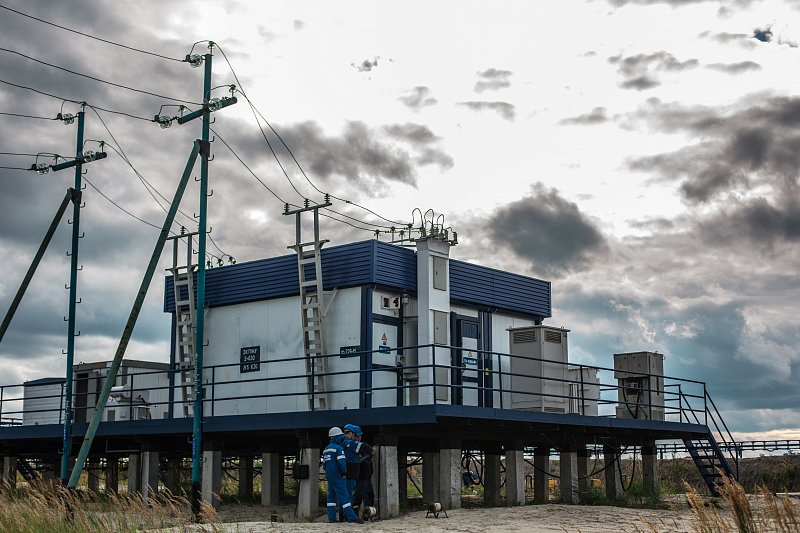

КТП-СЭЩ-П в блок модуле

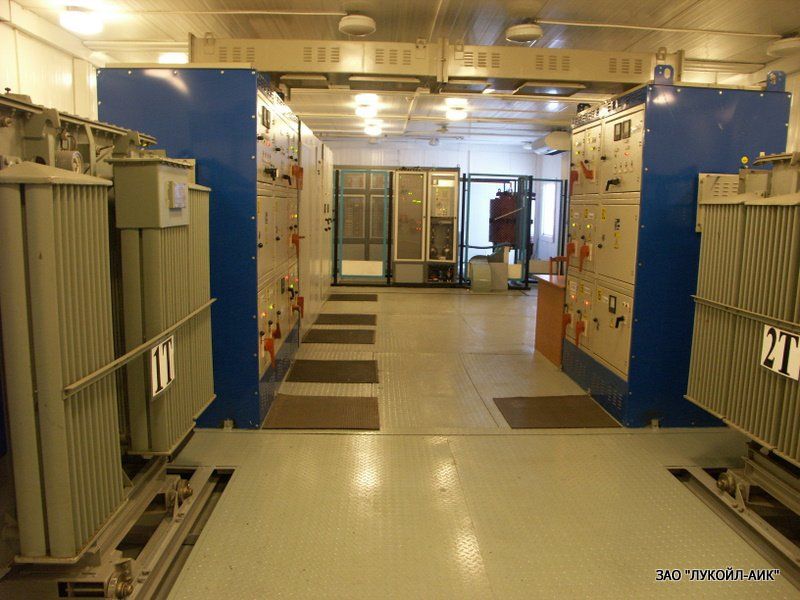

КТП-СЭЩ-П в блок модуле, представляет собой блочно-модульное здание состоящие из одного или нескольких блок модулей с полностью смонтированным электротехническим оборудованием внутри. Для реализации КТП-СЭЩ-П в модульном здании возможно применение моноблоков нестандартных габаритов 9, 10 и 12 м в длину(исполнение 2 КТП-СЭЩ-П в блок модуле).

КТП-СЭЩ-П в блок модуле предназначены для приёма, преобразования и распределения электроэнергии трёхфазного переменного тока частотой 50 и 60 Гц, напряжением 6, 10, 35 кВ/0.4; 0.44; 0.69 кВ. Применяется для электроснабжения объектов в отраслях промышленности.

Cделать заказ

Добавить в список

Общее описание

Техническая информация

Преимущества

КТП-СЭЩ-П в блок модуле, имеет жесткую каркасную конструкцию с угловыми стойками толщиной 4 мм, рама основания и потолка являются сварными. Данные параметры обеспечивают необходимую надежность.
КТП-СЭЩ-П в блок модуле, поставляется в полной заводской готовности, что позволяет произвести монтаж на объекте в течение одной смены.
Контрольная сборка оборудования производится на заводе-изготовителе.
Широкий спектр компоновочных решений КТП-СЭЩ-П в блок модулях.
Применение силовых трансформаторов ТСЛЗ-СЭЩ с пониженными потерями.

Документация

Техническая информация

ТИ-075-2008 версия 1.7 КТПА, КТПП, КТПСН часть 2

ТИ-157 версия 1.3 2КТП-БМ10

ТИ-194 Схемы защит автоматики элементов 0,4 кВ для КТП-СЭЩ на постоянном и оперативном токе

ТИ-172 Модуль электротехнический многопрофильный версия 1.15

ТИ-090-2009 версия 1.37 Модуль электротехнических блоков

Разрешительная документация

Сертификат соответствия в области пожарной безопасности II степень огнестойкости

Лицензия АЭС

Базовые альбомы

Базовый альбом к ТИ-075, ТИ-090 КТПП, КТПА, КТПСН

Альбом компоновочных решений КТП-СЭЩ с размещением в блочно-модульном здании

Руководства по эксплуатации

Руководство по эксплуатации ОГК.412.160 КТПП, КТПА, КТПСН

Руководство по эксплуатации 0ГК.412.307 КТП-СЭЩ-А, КТП-СЭЩ-П, КТП-СЭЩ-СН напряжением до 10 кВ мощностью 250-3150 кВА

МЭБ инструкция по монтажу 0ГК.412.273 ИМ изм. 43

Модуль многопрофильный инструкция по монтажу 0ГК.412.256 ИМ

Скачать всю документацию одним файлом

Технические характеристики

Технические характеристики	Значение
Номинальная мощность, кВА	250-2 500
Тип применяемого трансформатора	ТСЛЗ-СЭЩ; ТМГ-СЭЩ
Степень огнестойкости	II
Рабочая температура, °С	-60° +40°
Сейсмостойкость	8 баллов по шкале MSK 64

Технические характеристики

Технические характеристики	Значение
Номинальная мощность, кВА	250-2 500
Тип применяемого трансформатора	ТСЛЗ-СЭЩ; ТМГ-СЭЩ
Степень огнестойкости	II
Рабочая температура, °С	-60° +40°
Сейсмостойкость	8 баллов по шкале MSK 64
