КРУ СЭЩ-65 ЖД для тяговых подстанций 27,5 кВ

КРУ СЭЩ-65ЖД - комплектное распределительное устройство на номинальное напряжение 27,5 кВ для тяговых подстанций (переменного тока и стыковых) электрифицированных железных дорог с возможностью установки, как в капитальных, так и мобильных зданиях. Изделие разрешено к применению на объектах электрификации и электроснабжения ОАО «РЖД».

Cделать заказ

Добавить в список

КРУ СЭЩ-65 ЖД для тяговых подстанций 27,5 кВ - фото 1

КРУ СЭЩ-65 ЖД для тяговых подстанций 27,5 кВ - фото 2

КРУ СЭЩ-65 ЖД для тяговых подстанций 27,5 кВ - фото 3

КРУ СЭЩ-65 ЖД для тяговых подстанций 27,5 кВ - фото 4

Общее описание

Техническая информация

Преимущества

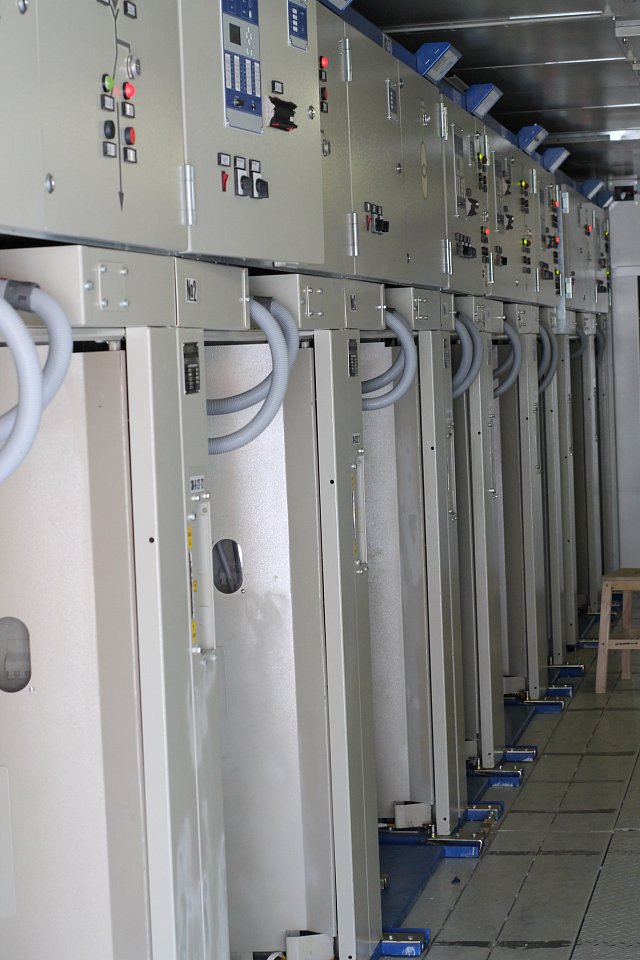

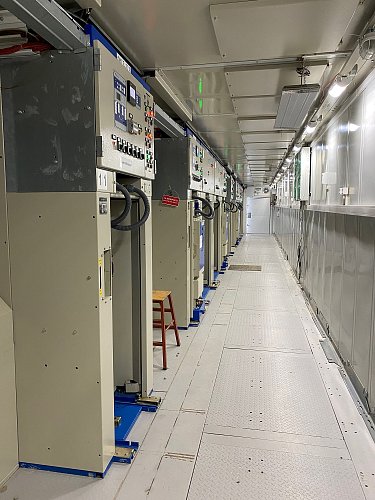

Основные компоненты ячейки расположены на выкатном элементе.
Все основные комплектующие российского производства и произведены на предприятии Электрощит Самара.

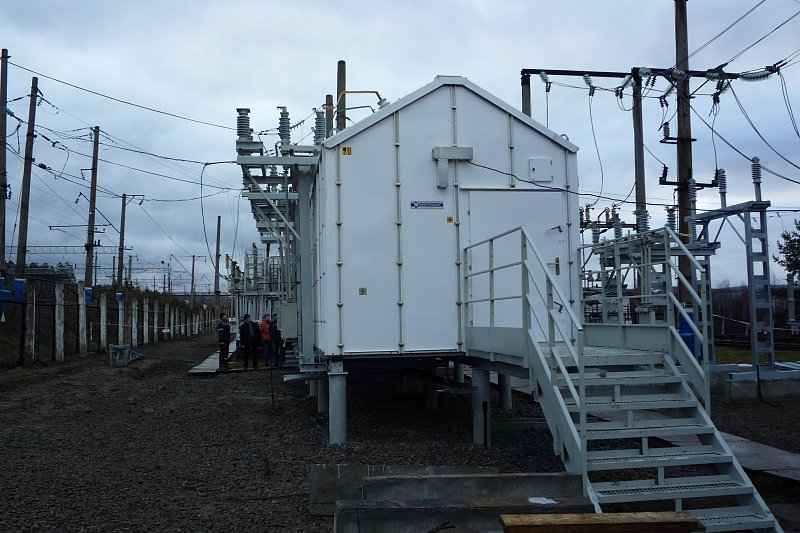

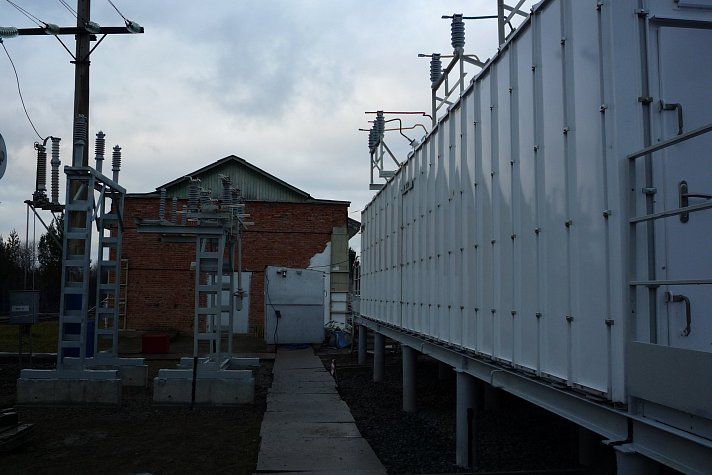

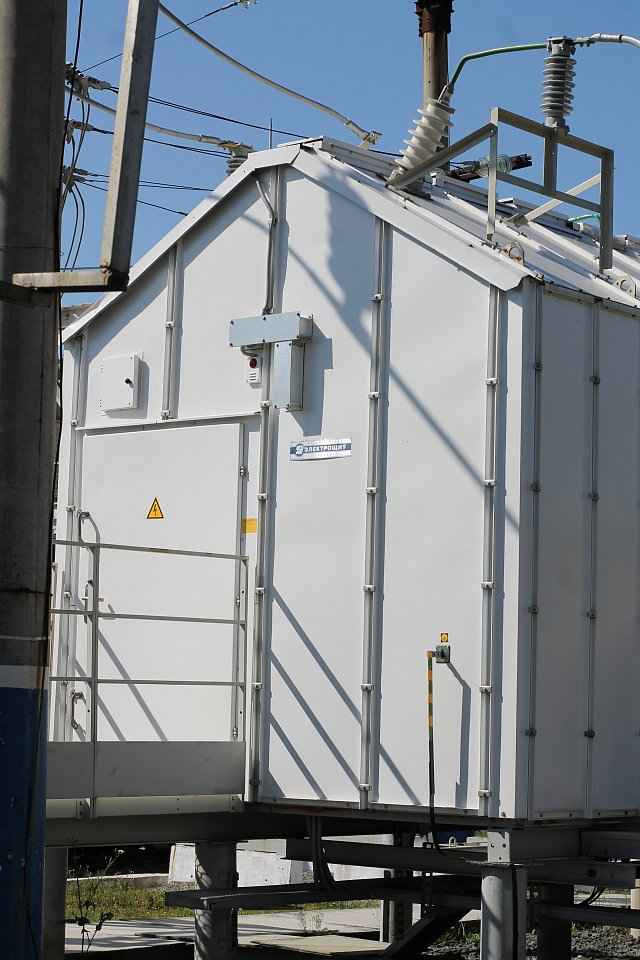

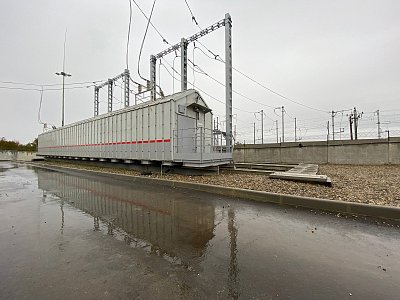

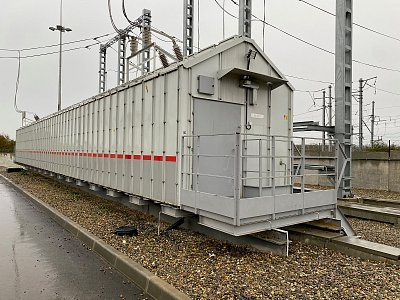

Отдельное исполнение ячеек УХЛ1 в электротехническом блок-боксе с высочайшей степенью заводской готовности.

Документация

Каталог продукции

Информация о КРУ СЭЩ-65 ЖД

Техническая информация

ТИ-197-2014 версия 1.2 КРУ СЭЩ-65 ЖД

Опросный лист

Опросный лист КРУ СЭЩ-65 ЖД УХЛ1 файл CDW

Опросный лист КРУ СЭЩ-65 ЖД УХЛ1 файл DWG

Опросный лист КРУ СЭЩ-65 ЖД У3 файл DWG

Опросный лист КРУ СЭЩ-65 ЖД У3 файл CDW

Разрешительная документация

Декларация о соответствии КРУ СЭЩ-65 ЖД 27,5 кВ

Руководства по эксплуатации

Руководство по эксплуатации 0ГК.412.297 КРУ СЭЩ-65 ЖД

Скачать всю документацию одним файлом

Технические характеристики

Технические характеристики	Значение
Номинальное напряжение, кВ	27,5
Номинальный ток, А	1 600;2 000
Номинальный ток отключения выключателя, встроенного в КРУ, кА	25

Перечень комплектующей аппаратуры

Комплектующая аппаратура	Название
Вакуумный выключатель	ВВУ-СЭЩ
Трансформатор тока	ТОЛ-СЭЩ
Трансформатор напряжения	ЗНОЛ-СЭЩ; НОЛ-СЭЩ
Изолятор опорный	ИОЛ-СЭЩ
Изолятор проходной	ИП
Ограничители перенапряжений	ОПН-П/ЗЭУ-27,5/30
*Допускается замена оборудования на аналогичное из числа разрешенных к применению в ОАО «РЖД» и имеющих декларации или сертификаты соответствия

Технические характеристики

Технические характеристики	Значение
Номинальное напряжение, кВ	27,5
Номинальный ток, А	1 600;2 000
Номинальный ток отключения выключателя, встроенного в КРУ, кА	25
