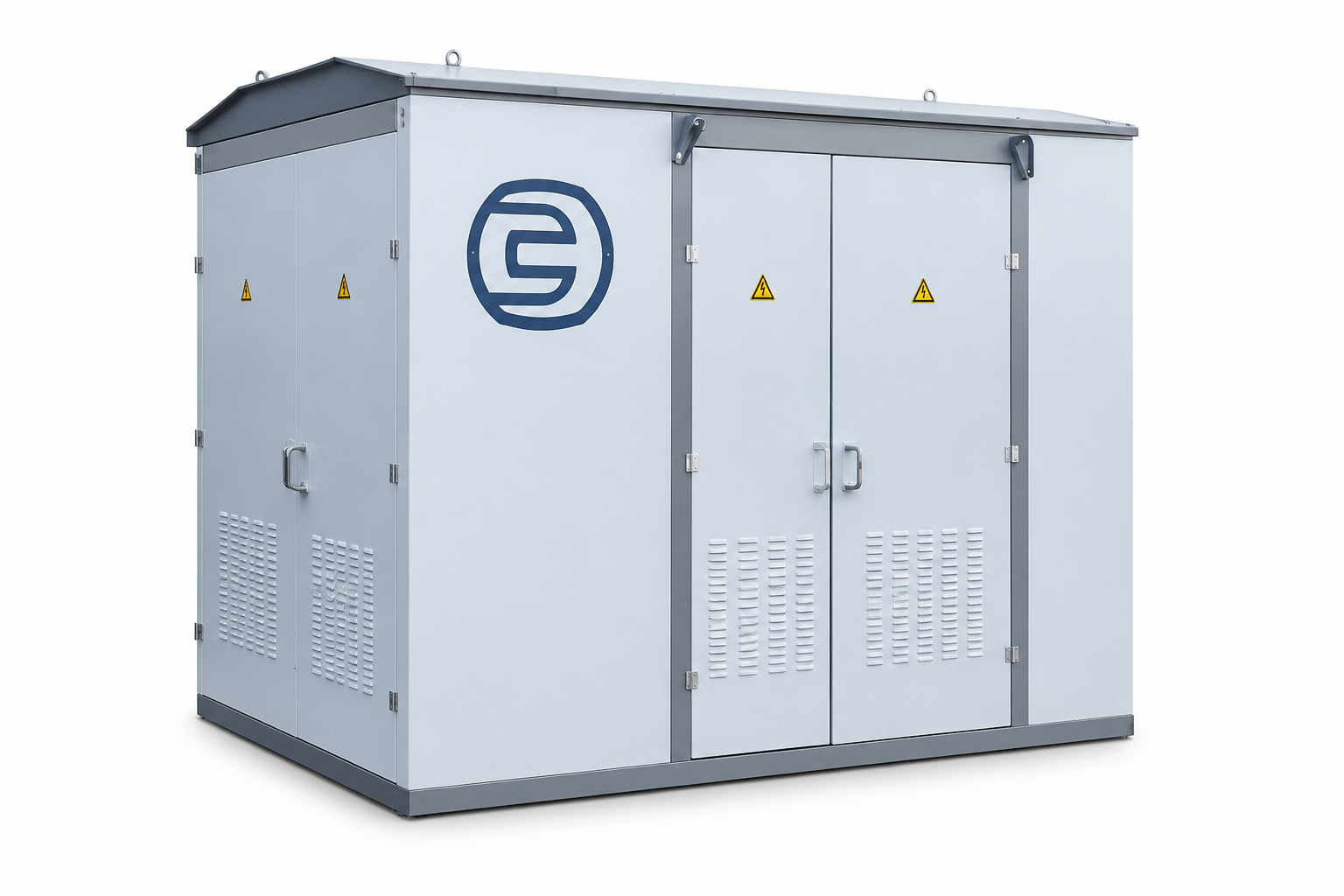

КТП наружной установки в металлической оболочке

Общее описание

Единая металлическая оболочка обеспечит Вам удобную и безопасную эксплуатацию оборудования. Комплексное, законченное решение для электроснабжения в нефте-газовой, сетевой и сельско-хозяйственной отраслях. Самый большой выбор компоновочных и функциональных решений. Для Вас разработана широкая линейка КТП. Это позволит Вам выбрать оптимальное решения для электроснабжения.

Модификации

КТП-СЭЩ-К 6(10)/0,4 кВ

3 габарита. Мощность от 25-1000 кВА. Вандалазащищённое исполнение. До 12 отходящих линий 0,4кВ.  Разъединитель наружной установки 10кВ и крепление на опору входят в состав КТП. Коридоры обслуживания по низкой и высокой стороне. Установлен выключатель нагрузки 10кВ. ТИ -151

КТП-СЭЩ-Н 6(10)/0,4 кВ

Мощность от 100-1000 кВА. Просторный коридор по низковольтной стороне. РУНН разделено на шкафы с дверями. До 12 отходящих линий 0,4кВ. Устанавливаются конденсаторные батареи. ТИ -066

КТП-СЭЩ-Г 6(10)/0,4 кВ

Мощность от 160-1250 кВА. Проходные и двух трансформаторные подстанции. Утепленное исполнение металлической оболочки. Раздельные отсеки по низкой стороне. ТИ -126

Комплектная трансформаторная подстанция на напряжение 10(6)/0,4 кВ типа "киоск"

(ТУ 3412-001-00110473-95)

Подробная информация представлена в ТИ-151-2008, ТИ-153-2008 (для модернизированной серии). Примеры решений по выполнению фундаментов приведены в базовом альбоме к ТИ-151-2008.

Комплектная трансформаторная подстанция на напряжение 10(6)/0,4 кВ типа "киоск" (КТП-СЭЩ-К, КТП- СЭЩ-К(У) вандалоустойчивая, КТП-СЭЩ-К(М)* модернизированная, КТП-СЭЩ-К(м) малогабаритная) предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц и применяется для энергоснабжения сельскохозяйственных объектов, нефтегазовых месторождений, отдельных населенных пунктов и промышленных объектов.

Комплектная трансформаторная подстанция на напряжение 10(6)/0,4 кВ типа "киоск" рассчитана для работы в условиях:

  • высота установки над уровнем моря не более 1000м;
  • температура окружающего воздуха от -45оС до +40оС для климатического исполнения и категории размещения У1; от -60оС до +40оС для климатического исполнения и категории размещения УХЛ1 по ГОСТ 15150-69 и ГОСТ 15543.1-89;
  • окружающая среда - промышленная атмосфера типа II по ГОСТ 15150-69 (не взрывоопасная, не содержащая химически активных газов и паров концентрациях, снижающих параметры КТП в недопустимых пределах);
  • скорость ветра до 36м/с (скоростной напор ветра до 800Па) при отсутствии гололеда;
  • скорость ветра до 15м/с (скоростной напор ветра до 146Па) при гололеде с толщиной льда до 20мм.

Технические требования и параметры КТП-СЭЩ-К

Наименование параметра Значение параметра КТП-СЭЩ-К в габарите до 400 кВА
Мощность силового трансформатора, кВА 25 40 63 100 160 250 400
Номинальное напряжение на стороне высшего напряжения (стороне ВН), кВ 6; 10
Наибольшее рабочее напряжение на стороне ВН, кВ 7,2; 12
Номинальное напряжение на стороне НН, кВ 0,4
Ток термической стойкости на стороне ВН, кА (в течение 1с) 20
Ток электродинамической стойкости на стороне ВН, кА 51
Ток термической стойкости на стороне НН, кА (в течение 1с) 10
Ток электродинамической стойкости на стороне НН, кА 25
Сопротивление изоляции цепей РУНН, МОм 1
Сопротивление изоляции цепей УВН, МОм 1000
Уровень изоляции по ГОСТ 1516.3-96 - с масляным трансформатором - с сухим трансформатором нормальная изоляция облегченная изоляция
По виду оболочек и степени защиты по ГОСТ 14254-80 1Р34
Номинальный ток предохранителя 6кВ, А 8 10 16 20 31,5 40 50
Номинальный ток отключения предохранителя 6кВ, кА 20 40 40 40 31,5 31,5 31,5
Номинальный ток предохранителя 10кВ, А 5 8 10 16 20 40 50
Номинальный ток отключения предохранителя 10кВ, кА 31,5 31,5 31,5 31,5 31,5 31,5 31,5
Масса, кг, не более 1990 2140 2240 2900
Наименование параметра КТП-СЭЩ-К(V) КТП-СЭЩ-К в габарите до 1000 кВА
Мощность силового трансформатора, кВА 25 160 250 400 630 1000
Номинальное напряжение на стороне высшего напряжения (стороне ВН), кВ 10 6(10)
Наибольшее рабочее напряжение на стороне ВН, кВ 12 7,2; 12
Номинальное напряжение на стороне НН, кВ 0,4 0,4
Ток термической стойкости на стороне ВН, кА (в течение 1с) 20 20
Ток электродинамической стойкости на стороне ВН, кА 51
Ток термической стойкости на стороне НН, кА (в течение 1с) 10 10 20
Ток электродинамической стойкости на стороне НН, кА 25 25 50
Сопротивление изоляции цепей РУНН, МОм 1 1 1
Сопротивление изоляции цепей УВН, МОм 1000 1000 1000
Уровень изоляции по ГОСТ 1516.3-96 - с масляным трансформатором - с сухим трансформатором нормальная изоляция нормальная изоляция облегченная изоляция
По виду оболочек и степени защиты по ГОСТ 14254-80 1Р34 1Р34
Номинальный ток предохранителя 6кВ, А 8 31,5 40 50 100 160
Номинальный ток отключения предохранителя 6кВ, кА 20 31,5 31,5 31,5 31,5 20
Номинальный ток предохранителя 10кВ, А 5 20 31,5 40 80 100
Номинальный ток отключения предохранителя 10кВ, кА 31,5 31,5 31,5 31,5 20 12,5
Масса, кг, не более 2365 3840 4090 4410 4900 5740

Типы основного оборудования, применяемого в КТП-СЭЩ-К

Наименование Тип оборудования Изготовитель
Силовой трансформатор ТМГ-СЭЩ, ТМ-СЭЩ ЗАО "ГК "Электрощит"-ТМ Самара"
Разрядники 6(10) кВ РВО-б(10)У1 ЗЭО г. Великие Луки
Разрядники 0,4 кВ РВН-0,5МУП 3ЭО г. Великие Луки
Ограничители напряжения 6(10) кВ 0ПН-П-ЗЭУ-6(10)/-УХЛ1 Завод Энергозащитных устройств г. Санкт-Петербург
Ограничители напряжения 0,4 кВ 0ПН-П-0,4 Завод Энергозащитных устройств г. Санкт-Петербург
Предохранители ПКТ-101-6(10)-_-_УЗ ПКТ-102-6(10)-_-_УЗ ПКТ-10З-6(10)-_-_УЗ г. Самара
Разъединитель наружной установки РЛНД-СЭЩ-1-10-II-400-УХЛ1 с заземляющим ножом РЛК-СЭЩ ЗАО "ГК "Электрощит"-ТМ Самара"
Выключатель нагрузки Разъединитель 0,4 кВ ВНА-СЭЩ-П-М-10/630-20зпЗУ2 ВР32-37 РЕ 19-41 ЗАО "ГК "Электрощит"-ТМ Самара" Кореневский завод
Выключатели автоматические ВА55-41, ВА55-43 ООО "Контактор", г. Ульяновск
ВА-СЭЩ ЗАО "ГК "Электрощит"-ТМ Самара"
Трансформаторы тока ТОП-0,66-_-_/5 ТШП-0,66-_-_/5 ТШЛ-0,66-II--/5 Екатеринбургский завод
ТШЛ-СЭЩ-0,66-_-_/5 ЗАО "ГК "Электрощит"-ТМ Самара"

_ - переменные данные зависят от конкретного заказа

Способ установки разъединителей РЛНД-СЭЩ и РЛК-СЭЩ:

для киосков габарита до 400 кВА - на металлоконструкции КТП-СЭЩ-К или на отдельностоящей опоре, для габарита до 1000 кВА - только на отдельностоящей опоре.

Вариант КТП-СЭЩ-К в габарите до 400 кВА, воздушный ввод 10(6) кВ - кабельный вывод 0,4 кВ с разъединителем 6(10) кВ на металлоконструкции КТП-СЭЩ-К

Со стороны отсека РУНН подстанций типа "киоск" в габарите до 1000 кВА возможно выполнение коридора обслуживания глубиной 800мм.

По желанию заказчика в "киоске" габарита до 1000кВА возможна установка конденсаторной установки.

Комплектная трансформаторная подстанция вандалозащищенного типа "киоск" КТП-СЭЩ-К(V)

Наименование параметра КТП-СЭЩ-К(V)
Способ установки РЛНД-СЭЩ на опоре ВЛ на высоковольтном вводе
Высоковольтный ввод (В - воздух) Низковольтный вывод (В - воздух, К - кабель) ВК ВВ
Габаритные размеры - длина, мм - ширина, мм - высота, мм 2500 (3600) 2200 4900 3400 (4500) 2200 5000
Масса, кг, не более 1910 (2305) 1970 (2365)

Корпус КТП-СЭЩ-К(V) 6/0,4 кВ состоит из панелей U-образной формы, изготовленных из стального листа толщиной 3мм. При такой конструкции обеспечивается необходимая прочность каркаса и хороший эстетический вид подстанции.

Наружные двери подвешены на петлях, конструкция которых не позволяет снять дверь, не открыв ее.

Каждая наружная дверь запирается на два висячих замка и внутренний сувальдный замок.

Для всех типоисполнений КТП-СЭЩ-К(V) возможно выполнение фидера уличного освещения и внешней розетки.

Комплектная трансформаторная подстанция типа "киоск", модернизированной серии с выключателем нагрузки по высокой стороне КТП-СЭЩ-К(М*)

Признаки классификации КТП-СЭЩ-К(М*)

Признаки классификации КТП-СЭЩ-К
По типу силового трансформатора с масляным
По способу выполнения нейтрали трансформатора на стороне низкого напряжения с глухозаземленной нейтралью
По взаимному расположению изделий однорядное
По числу применяемых силовых трансформаторов с одним трансформатором
Наличие изоляции шин в распределительном устройстве со стороны НН (РУНН) с неизолированными шинами
По выполнению высоковольтного ввода кабельный (К), воздушный (В)
По выполнению выводов кабелями в РУНН вывод вниз, вывод вверх
По климатическим исполнениям и месту размещения категория 1, исполнение У(УХЛ*)
По способу установки автоматических выключателей со стационарными выключателями
По назначению шкафов РУНН линейные

Технические требования и параметры КТП-СЭЩ-К(М*)

Наименование параметра Значение параметра
Мощность силового трансформатора, кВА 400 630 1000
Номинальное напряжение на стороне высшего напряжения (стороне ВН), кВ 6; 10 б; 10
Наибольшее рабочее напряжение на стороне ВН, кВ 7,2; 12 7,2; 12
Номинальное напряжение на стороне НН, кВ 0,4 0,4
Ток термической стойкости на стороне ВН, кА (в течение 1с) 20 20
Ток электродинамической стойкости на стороне ВН, кА 51 51
Ток термической стойкости на стороне НН, кА (в течение 1с) 10 20
Ток электродинамической стойкости на стороне НН, кА 25 50
Сопротивление изоляции цепей РУНН, М0м 1 1
Сопротивление изоляции цепей УВН, М0м 1000 1000
Уровень изоляции по ГОСТ 1516.3-96 - с масляным трансформатором нормальная изоляция нормальная изоляция
По виду оболочек и степени защиты по ГОСТ 14254-80 IP34 IP34
Номинальный ток предохранителя бкВ, А 50 100 160
Номинальный ток отключения предохранителя бкВ, кА 31,5 31,5 20
Номинальный ток Предохранителя 10кВ, А 40 80 100
Номинальный ток отключения предохранителя 10кВ, кА 31,5 20 12,5

Типы основного оборудования, применяемого в КТП-СЭЩ-К(М*)

Наименование параметра Тип оборудования Изготовитель
Силовой трансформатор ТМГ-СЭЩ, ТМ-СЭЩ ЗАО "ГК "Электрощит"-ТМ Самара"
Разрядники 6(10) кВ РВ0-6(10)У1 330 г. Великие Луки
Разрядники 0,4 кВ РВН-0,5МУП 330 г. Великие Луки
Ограничители напряжения 6(10) кВ 0ПН-П-ЗЭУ-6(10)/_-УХЛ1 Завод Энергозащитных устройств г. Санкт-Петербург
Предохранители ПКТ-101-б(10)-_-_УЗ ПКТ-102-6(10)-_-_УЗ ПКТ-103-6(10) -_-_УЗ г. Самара
Разъединитель наружной установки РЛНД-СЭЩ-1-10-II-400-УХЛ1, РЛК-СЭЩ-1а-II-10/630-УХЛ1 с заземляющим ножом ЗАО "ГК "Электрощит"-ТМ Самара"
Выключатель нагрузки ВНА-СЭЩ-П-М-10/630-2ОзпЗУ2 ЗАО "ГК "Электрощит"-ТМ Самара"
Разъединитель 0,4 кВ ВР32-37, РЕ 19-41 Кореневский завод
Выключатели автоматические ВА-СЭЩ ВА55-41, ВА55-43 ЗАО "ГК "Электрощит"-ТМ Самара"
Трансформаторы тока ТШЛ-СЭЩ-0,66-_-_/5, ТШП-0,66-_-_/5, ТШЛ-0,66-II--/5 ЗАО "ГК "Электрощит"-ТМ Самара" Екатеринбургский завод Екатеринбургский завод
Конденсаторные батареи Конденсаторы типа КПС-0,4-_-3 УЗ ОАО "Серпуховский конденсаторный завод"

_ - переменные данные зависят от конкретного заказа.

По конструкции шкафы распределительного устройства низкого напряжения (РУНН) в КТП-СЭЩ-К(М*) разделены на 2 типа:

  • типоисполнением I 1522x341x1654 (ширина х глубина х высота) с двухрядным расположением выключателей отходящих линий, с возможностью вывода на воздушные линии (не более 3-х фидеров);

  • типоисполнением II 1904 х 341(494*) х 1654 мм с однорядным расположением выключателей отходящих линий, с возможностью установки конденсаторных батарей, с исключительно кабельными отходящими линиями (* - глубина отсека конденсаторных батарей).

Батареи устанавливаются в выделенном отсеке РУНН, не имеют автоматического регулирования, подключаются к сборным шинам отдельным автоматическим выключателем.

Шкафы имеют отсеки вводного выключателя, конденсаторных батарей (для типоисполнения II), отходящих линий, релейный отсек.

Заказ на подстанцию следует оформить в виде опросного листа на КТП-СЭЩ-К(М*).

КТП типа "киоск" малогабаритный

Подробная информация представлена в ТИ-151-2008Д.

Комплектная трансформаторная подстанция типа "киоск" малогабаритный (в дальнейшем именуемой КТП-СЭЩ-К(м) на напряжение 10(6)/0,4 кВ, рассчитанной для работы в районах с умеренным и холодным климатом, в условиях нормальной (по ГОСТ 9920-89) и загрязненной ( II * по ГОСТ 9920-89)) среды.

Основные параметры КТП-СЭЩ-К(м) соответствуют приведенным в таблице.

Наименование параметра КТП-СЭЩ-К(м)
Мощность силового трансформатора 25 40 63 100 160 250
Высоковольтный ввод (В - воздух) Низковольтный вывод (В - воздух, К - кабель) ВК
ВВ
Габаритные размеры длина, мм ширина, мм высота, мм 1600 1620 4500
Масса, кг, не более 1250 1300 1370 1450 1600 1900

При сочетании вводов ВК вывод фидера уличного освещения производится кабелем.

КТП-СЭЩ-К(м) в габарите до 250 кВА имеет следующие виды защиты:

  • от атмосферных и коммутационных перенапряжений,

  • от межфазных коротких замыканий;

  • от перегрузки и междуфазных коротких замыканий на линиях 0,4 кВ;

  • от коротких замыканий линий уличного и внутреннего освещения.

В отсеке РУНН расположены низковольтные коммутационные аппараты, аппаратура защиты, управления, автоматики и учёта.

Количество и тип линейных автоматов, устанавливаемых в РУНН малогабаритного киоска в типовом исполнении, а также тип вводного аппарата приведены ниже в таблице.

Тип подстанции Исп. вводов Вводной аппарат ВР32-37 Линейные автоматы TS400(630)+ TD100(TD160,TD250) Наличие независимых расцепит.на линиях
КТП-СЭЩ-К(м) 25/6 (10)/0,4 ВВ,
ВК
Да Возможные варианты сочетания выключателей
(3+2)
(2+3)
(1+4)
(0+5)
Да
КТП-СЭЩ-К(м) 25/6(10)/0,4
КТП-СЭЩ-К(м) 25/6(10)/0,4
КТП-СЭЩ-К(м) 25/6(10)/0,4
КТП-СЭЩ-К(м) 25/6(10)/0,4

Для всех типоисполнений КТП-СЭЩ-К(м) в габарите до 250кВА возможно выполнение фидера уличного освещения.

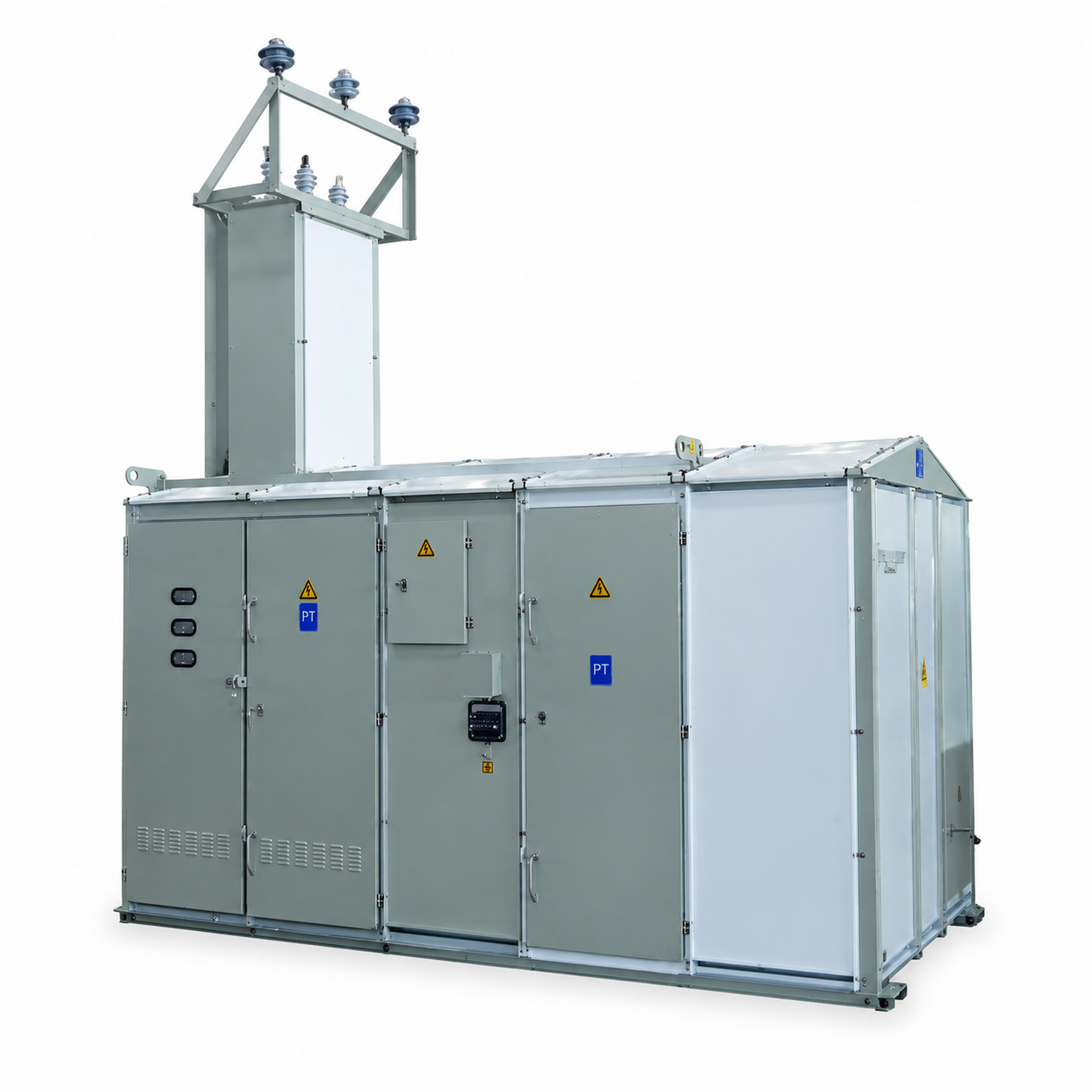

Комплектная трансформаторная подстанция наружная на напряжение 10(6)/0,4 кВ

(ТУ 3412-001-00110473-95)

Более подробная информация на изделия КТП-СЭЩ-Н представлена в технической информации ТИ-066.

Комплектная трансформаторная подстанция наружной установки с коридором обслуживания на напряжение 10(6)/0,4кВ типа КТП-СЭЩ-Н предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц и применяется для энергоснабжения небольших сельскохозяйственных, городских, поселковых, промышленных (нефтяной, газовой отрасли, на кустах скважин и линейных объектах ОАО "Сургутнефтегаз") и других объектов.

Типы основного оборудования, применяемого в КТП-СЭЩ-Н

Наименование Тип оборудования Изготовитель
Силовой трансформатор ТМГ-СЭЩ ЗАО "ГК "Электрощит"-ТМ Самара"
Разрядники 6(10) кВ РВ0-6(10)У1 330 г. Великие Луки
Разрядники 0,4 кВ РВН-0,5МНУ1 330 г. Великие Луки
Ограничители напряжения 6(10) кВ 0ПН-П-ЗЭУ-б(10)/_-УХЛ1 Завод Энергозащитных устройств г. Санкт-Петербург
Ограничители напряжения 0,4 кВ 0ПН-П-0,4 Завод Энергозащитных устройств г. Санкт-Петербург
Изоляторы проходные, опорные
Предохранители ПКЭ, ПКГ г. Самара
Разъединитель наружной установки РЛНД-СЭЩ-1-10-II-400-УХЛ1 с заземляющим ножом РЛК-СЭЩ ЗАО "ГК "Электрощит"-ТМ Самара"
Выключатель нагрузки ВНА-СЭЩ-П-М-10/630-20зпЗУ2 ЗАО "ГК "Электрощит"-ТМ Самара"
Разъединитель 0,4 кВ ВР32-37 РЕ 19-41 Кореневский завод
Выключатели автоматические ВА55-41, ВА55-43 ООО "Контактор", г. Ульяновск
ВА-СЭЩ ЗАО "ГК "Электрощит"-ТМ Самара"
Трансформаторы тока ТОП-0,66-_-_/5 ТШП-0,66-_-_/5 ТШЛ-0,66-II-_-_/5 ТШЛ-СЭЩ-0,66-_-_/5 Екатеринбургский завод ЗАО "ГК "Электрощит"-ТМ Самара"
Косинусные конденсаторы КПС-0,4-_-ЗУЗ г. Серпухов
Конденсаторная установка УКМ-58

Технические характеристики КТП-СЭЩ-Н

Наименование параметра Значение параметра
Мощность силового трансформатора 160                    250                    400 250 400
Номинальное напряжение на стороне ВН, кВ б; 10
Наибольшее рабочее напряжение на стороне ВН, кВ 7,2; 12
Номинальное напряжение на стороне НН, кВ 0,4
Ток термической стойкости на стороне ВН 20
(в течение 1сек), кА
Ток электродинамической стойкости на стороне ВН, кА 51
Ток термической стойкости на стороне НН 10; 20
(в течение 1сек), кА
Ток электродинамической стойкости на стороне НН, кА 25; 50
Сопротивление изоляции цепей РУНН, МОм 1
Сопротивление изоляции цепей УВН, МОм 1000
Исполнение ввода: ВН/НН воздушное/кабельное
Степень защиты по ГОСТ 14254-80 IP34
Номинальный ток предохранителя, А 31,5 40 50
Номинальный ток отключения предохранителя, А 20
Габариты, мм 2060 х 3000 х 4500
Масса, кг, не более 2720 3100 3310
Количество отходящих линий 12

При заказе на подстанцию КТП-СЭЩ-Н следует указать тип, схему и группу соединения обмоток силового трансформатора, количество отходящих линий 0,4 кВ, номинальные токи расцепителей автоматических выключателей, количество автоматов и мощность устанавливаемых косинусных конденсаторов для конкретной мощности трансформатора. При заказе внешней ограды следует указать необходимое количество метров и наличие ворот и калитки. ⁠

С 2010 года ЗАО "Группа компаний "Электрощит"-ТМ Самара" выпускает КТП-СЭЩ-Н исполнения "воздух-кабель" мощностью 160-630 кВА для нужд ОАО "Сургутнефтегаз" с размещением конденсаторной установки УКМ58П-0,4 в коридоре обслуживания со стороны РУНН, с доступом к конденсаторным батареям с улицы, с выполнением учета электроэнергии и измерения тока на вводе и отходящих линиях, контроллером ККЭКС ШМК.466534.003-02.

Комплектная трансформаторная подстанция на напряжение 10(б)/0,4 кВ городского типа

(ТУ 3412-001-00110473-95)

Более подробная информация на изделие КТП-СЭЩ-Г-100-1000/10(6)/0,4 кВ представлена в технической информации ТИ-126-2009.

Примеры решений по выполнению фундаментов приведены в базовом альбоме к ТИ-126-2009.

Комплектная трансформаторная подстанция на напряжение 6(10)/0,4 кВ мощностью от 250 до 1000 кВА для работы в кабельных и смешанных (кабельно-воздушных) электрических сетях общего назначения в городах и поселках городского типа (КТП-СЭЩ-Г) предназначена для приёма, транзита, преобразования и распределения электроэнергии трехфазного переменного тока частотой 50 Гц.

КТП-СЭЩ-Г применяются для электроснабжения коммунальных сетей городов и поселков, в различных отраслях народного хозяйства и рассчитаны для работы в районах с умеренным и холодным климатом, в условиях нормальной и загрязненной среды.

Подстанция поставляется в металлическом здании климатического исполнения У1 или блочно-модульном здании климатического исполнения УХЛ1, состоящем из одного или 2-х блок - модулей, с лестничными маршами и площадками для выкатывания трансформатора.

КТП-СЭЩ-Г рассчитана для работы в условиях:

  • высота установки над уровнем моря не более 1000 м;
  • температура окружающего воздуха: от -45 оС до +40 оС для климатического исполнения У1 (в металлическом блок здании); от - 60 оС до +40 оС для климатического исполнения УХЛ1(в утепленном блочно- модульном здании); исполнения У3 - при поставке оборудования: УВН силовых трансформаторов, РУНН для установки в капитальное здание по ГОСТ 15150-69 и ГОСТ 15543.1-89 тип атмосферы II (промышленная) по ГОСТ 15150-69;
  • окружающая среда - промышленная атмосфера типа II по ГОСТ 15150-69, не взрывоопасная, не содержащая химически активных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах; скорость ветра до 36 м/с (скоростной напор ветра до 800 Па) при отсутствии гололеда; скорость ветра до 15 м/с (скоростной напор ветра до 146 Па) при гололеде с толщиной льда до 20 мм.

Конструкция КТП сейсмостойкая во всём диапазоне сейсмических воздействий землетрясения до 9 баллов по шкале MSK 64 включительно, на уровне 0 м по ГОСТ 17516.1-90.

Статическая нагрузка от натяжения проводов ответвлений от воздушных линий, подключаемых к КТП-СЭЩ-Г, не должна превышать 500 Н на фазу высоковольтного ввода (вывода).

Основные параметры КТП-СЭЩ

Наименование параметра Значение параметра
Мощность силового трансформатора, кВА 250 400 630 1000
Номинальное напряжение на стороне ВН, кВ б; 10
Наибольшее рабочее напряжение на стороне ВН, кВ 7,2; 12
Номинальное напряжение на стороне НН, кВ 0,4
Ток термической стойкости на стороне ВН, кА (в течение 1с) 20
Ток электродинамической стойкости на стороне ВН, кА 51
Ток термической стойкости на стороне НН, кА (в течение 1с) 10 20
Ток электродинамической стойкости на стороне НН, кА 25 50
Сопротивление изоляции цепей РУНН, МОм 1
Сопротивление изоляции цепей УВН, МОм 1000
Уровень изоляции по ГОСТ 1516.3-96 - с масляным трансформатором нормальная изоляция
- с сухим трансформатором облегченная изоляция
По виду оболочек и степени защиты по ГОСТ 14254-80 IP34
Номинальный ток предохранителя бкВ, А 50 80 100 160
Номинальный ток отключения предохранителя бкВ, кА 31,5 20 31,5 20
Номинальный ток предохранителя ЮкВ, А 31,5 50 80 100
Номинальный ток отключения предохранителя ЮкВ, кА 31,5 31,5 20 12,5
Номинальный первичный ток трансформаторов тока, А 400 600 1000 1500
Масса одного блока, кг, не более - в металлическом блок здании 5000 5500 6300 7500
- в блочно-модульном здании 1990

Типы основного оборудования, применяемого в КТП-СЭЩ-Г

Наименование Тип оборудования Изготовитель
Силовой трансформатор ТМГ-СЭЩ, ТМ-СЭЩ ТС ЗАО "ГК "Электрощит"-ТМ Самара" "Росэнерготранс", г. Екатеринбург
Разрядники 6(10) кВ Разрядники 0,4 кВ РВ0-6(10)У1 РВН-0,5МУП 330 г. Великие Луки 330 г. Великие Луки
Ограничители напряжения 6(10) кВ 0ПН-П-ЗЭУ-6(10)/_-УХЛ1 Завод Энергозащитных устройств г. Санкт-Петербург
Ограничители напряжения 0,4 кВ 0ПН-П-0,4 Завод Энергозащитных устройств г. Санкт-Петербург
Предохранители ПКТ-101-6(10)-_-_УЗ ПКТ-102-6(10)-_-_УЗ ПКТ-10З-6(10)-_-_УЗ г. Самара
Разъединитель наружной установки РЛНД-СЭЩ-1-10-II-400-УХЛ1 с заземляющим ножом ЗАО "ГК "Электрощит"-ТМ Самара"
РЛК-СЭЩ-10/630
Выключатель нагрузки ВНА-СЭЩ-П-М-10/630-20зпЗУ2 ЗАО "ГК "Электрощит"-ТМ Самара"
Разъединитель 0,4 кВ ВР32-37 РЕ 19-41(РЕ 19-43) Кореневский завод
РЕ 19-45 ООО "Контактор", г. Ульяновск
Выключатели автоматические ВА55-41, ВА55-43 ООО "Контактор", г. Ульяновск
ВА-СЭЩ ЗАО "ГК "Электрощит"-ТМ Самара"
Трансформаторы тока ТОП-0,66-_-_/5 ТШП-0,66-_-_/5 ТШЛ-0,66-II-_-_/5 Екатеринбургский завод
ТШЛ-СЭЩ-0,66 ЗАО "ГК "Электрощит"-ТМ Самара"

- переменные данные зависят от конкретного заказа

РУНН предусматривает установку конденсаторных батарей типа КПС-0,4... общей мощностью не более 200 кВАр в каждую секцию, подключение производится через линейный фидер.

На вводе РУНН предусмотрен учет электроэнергии. Счетчики предлагаемые к установке указаны в опросом листе на подстанцию.

Заказ на подстанцию следует оформить в виде опросного листа на КТП

Каталог продукции

Техническая информация

Опросный лист

Разрешительная документация

Базовые альбомы

Руководства по эксплуатации

Скачать одним файлом
