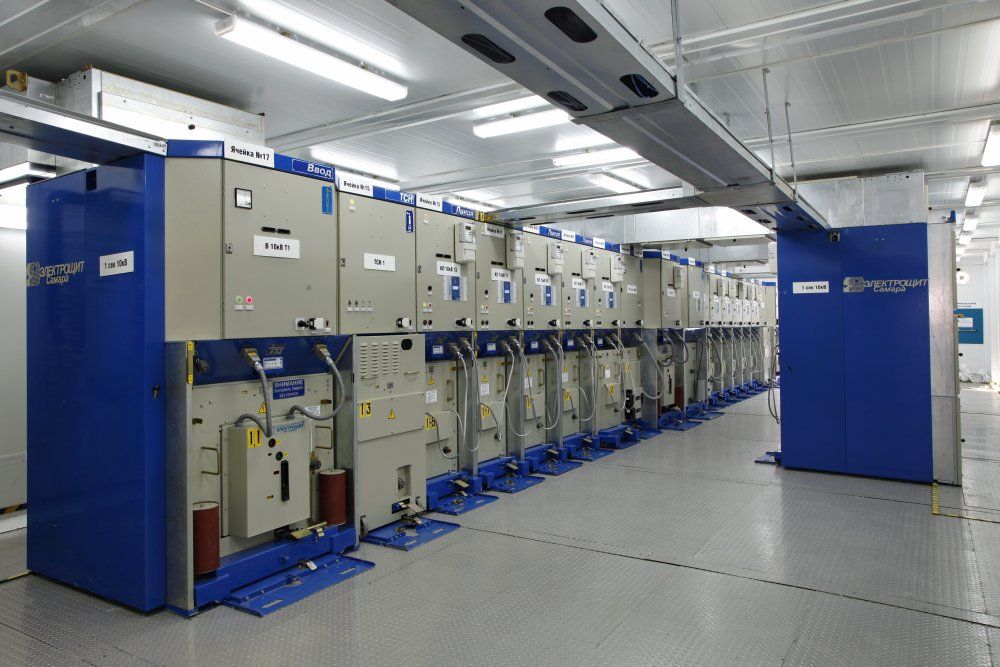

КРУ СЭЩ-61М 6, 10 кВ

Комплектные распределительные устройства серии КРУ СЭЩ-61М предназначены для приема и распределения электрической энергии трехфазного тока промышленной частоты 50 Гц и 60 Гц напряжением 6 (10) кВ на токи 630-4 000 А. Шкафы ввода и секционирования на токи 2 000-4 000 А КРУ СЭЩ-61М рекомендуются к применению в КРУ СЭЩ-63 для ввода больших токов — свыше 1 600 А. Шкафы КРУ СЭЩ-61М стыкуются со шкафами КРУ СЭЩ-63 по сборным шинам без применения переходов. КРУ СЭЩ-61М исполнения для АЭС предназначены для эксплуатации в системе АЭС класса 20 (для систем аварийного электроснабжения) и 3Н (для систем нормальной эксплуатации по классификации ОПБ-88/97 (ПНАЭГ-01-011-97).

ОБЛАСТИ ПРИМЕНЕНИЯ:

в нефтяной, газовой, угольной и металлургической промышленности;
в распределительных сетях энергокомплекса;
в сельском хозяйстве;
для нужд промышленных предприятий;
для городских и муниципальных сетей;
в системе собственных нужд электростанций, в том числе АЭС.

Cделать заказ

Добавить в список

Общее описание

Техническая информация

Преимущества

Два исполнения шкафов – с дверью отсека выкатного элемента и без двери (с фасадным листом).
Перемещение выключателя из рабочего положения в контрольное при закрытой двери.
Все основные узлы (выключатель, трансформаторы тока и напряжения, изоляторы) российского производства, изготавливаются на одном предприятии, что гарантирует их надёжную совместную работу.

Документация

Каталог продукции

Каталог КРУ СЭЩ-61М

Техническая информация

ТИ-076 версия 2.18 КРУ СЭЩ-61М

Опросный лист

Опросный лист КРУ СЭЩ-63, КРУ СЭЩ-61М. CDW

Опросный лист КРУ СЭЩ-63, КРУ СЭЩ-61М. DWG

Разрешительная документация

Декларация о соответствии КРУ СЭЩ-61М

Руководства по эксплуатации

Руководство по эксплуатации КРУ СЭЩ-61М

Скачать всю документацию одним файлом

Технические характеристики

Технические характеристики	Значение
Номинальное напряжение, кВ	6; 10
Номинальный ток главных цепей, А	2000; 2500; 3150; 4000
Номинальный ток отключения выключателя, кА	20; 25; 31,5; 40; 50
Габаритные размеры, шкафов КРУ, мм (ширина x глубина х высота)	750(1125)x1340(1715)x2270

Перечень комплектующей аппаратуры

Комплектующая аппаратура	Название
Вакуумные выключатели	ВВУ-СЭЩ-10
Элегазовые выключатели	LF-1; LF-2
Измерительные трансформаторы тока	ТОЛ-СЭЩ; ТШЛ-СЭЩ
Трансформаторы тока нулевой последовательности	ТЗЛК(Р)-СЭЩ
Измерительные трансформаторы напряжения	ЗНОЛ-СЭЩ; НОЛ-СЭЩ
Трансформаторы собственных нужд	ТЛС-СЭЩ; ОЛС-СЭЩ;

Технические характеристики

Технические характеристики	Значение
Номинальное напряжение, кВ	6; 10
Номинальный ток главных цепей, А	2000; 2500; 3150; 4000
Номинальный ток отключения выключателя, кА	20; 25; 31,5; 40; 50
Габаритные размеры, шкафов КРУ, мм (ширина x глубина х высота)	750(1125)x1340(1715)x2270
