НАЗНАЧЕНИЕ

Трансформатор тока ТПЛ 10 кВ предназначен для передачи сигнала измерительной информации приборам из-мерения, защиты, автоматики, сигнализации и управления, служит для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10 кВт.

  • верхнее значение температуры окружающего воздуха для исполнения «У» +50°С, для исполнения «Т» +55°С;

  • нижнее значение температуры окружающего воздуха -45°­С для исполнения «У», -10°С для исполнения «Т»;

  • положение трансформатора в пространстве – любое.

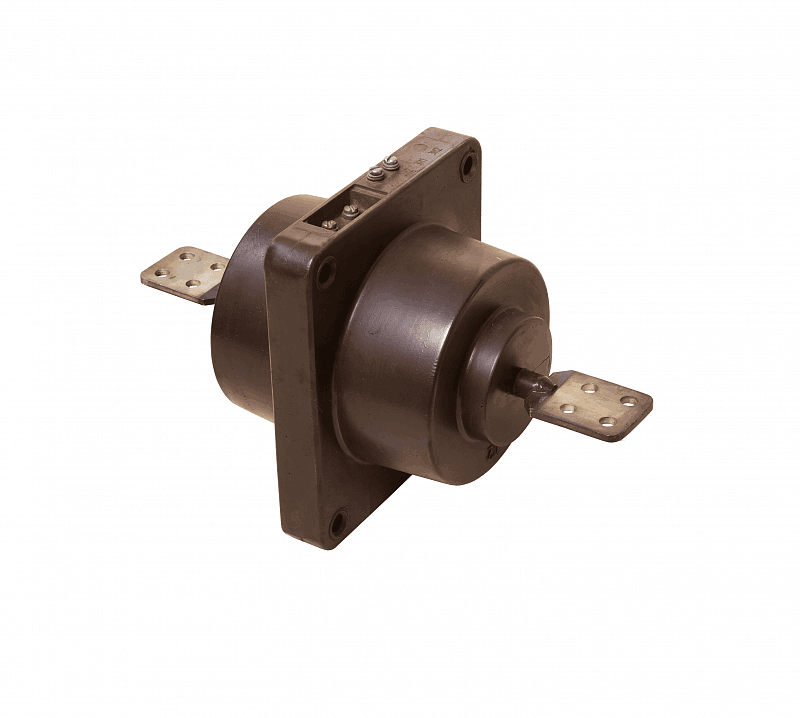

ОПИСАНИЕ КОНСТРУКЦИИ

Трансформатор выполнен проходным.

Выводы первичной обмотки расположены на боковых поверхностях трансформатора. Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток имеют два варианта исполнения и расположены в нижней части трансформатора.

Для защиты вторичных выводов от несанкционированного доступа предусмотрена прозрачная крышка с возможностью пломбирования. Трансформаторы не подлежат заземлению, т.к. корпус трансформатора выполнен из литой смолы и не имеет подлежащих заземлению металлических частей.

Крепление трансформаторов на месте установки производится с помощью четырех болтов с резьбой М12.


Возможность изготовления вторичных выводов гибким проводом.
Широкие диапазоны номинальной предельной кратности и коэффициента безопасности приборов.
Присутствие в линейке проходных и опорно-проходных трансформаторов.

Технические характеристики

Наименование параметра

Значение параметра



Наименование параметра







Значение параметра











Номинальное напряжение, кВ







10 – по умолчанию











Наибольшее рабочее напряжение, кВ





12













Номинальный первичный ток, А

5; 10; 15; 20; 30; 50; 75; 100; 150; 200; 250; 300; 400; 600; 750; 800; 1000; 1500; 2000





Номинальный вторичный ток, А





1; 5













Номинальная частота, Гц







50 – по умолчанию











Число вторичных обмоток, не более





4













Номинальная вторичная нагрузка, В·А вторичных обмоток:





1; 2; 2,5













– для измерения: при cos φ2=1,

















при cos φ2=0,8 (нагрузка индуктивно-активная)



3; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60









– для защиты: при cos φ2=0,8 (нагрузка индуктивно-активная)



3; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60









Класс точности:





















– для измерений и учета / – для защиты





0,2S; 0,2; 0,5S; 0.5 / 5P; 10Р











Номинальная предельная кратность КНОМ вторичной обмотки







от 2 до 35











для защиты







10 – по умолчанию











Номинальный коэффициент безопасности приборов







от 2 до 35











вторичной обмотки для измерений, КБНОМ







10 – по умолчанию











Ток односекундной термической стойкости, кА

Исп. 01; 21;

Исп. 11; 31;



Исп. 02; 22



Исп. 12; 32

Исп. 81



при номинальном первичном токе, А:

41-43; 61-63

51-52; 71; 72

























5 А

0,5



1



0,5







10 А

1



2



1







15 А

1,6



3



1,6







20 А

2



3



2







30 А

3



4,5



3







40 А

4



6



4







50 А

5



8



5







75 А

8



10



8







80 А

8



10



8







100 А

10



16



10







150 А

16



20



16







200 А

20



31,5



20







250 А

25



31,5



25







300 А

31,5

31,5



40



40

31,5







400-2000 А

40





40

40





Ток электродинамической стойкости, кА

Исп. 01; 21;

Исп. 11; 31;



Исп. 02; 22



Исп. 12; 32

Исп. 81



при номинальном первичном токе, А:

41-43; 61-63

51-52; 71; 72

























5 А

1,25



2,5



1,25







10 А

2,5



5



2,5







15 А

4



7,5



4







20 А

5



7,5



5







30 А

7,5



11,25



7,5







40 А

10



15



10







50 А

12,5



20



12,5







75 А

20



25



20







80 А

20



25



20







100 А

25



40



25







150 А

40



50



40







200 А

50



78,8



50







250 А

62,5



78,8



62,5







300 А

78,8

78,8



100



100

78,8







400-2000 А

100





100

100







Общее описание

Комплектные распределительные устройства являются оборудованием сложным и нагруженным, потому все компоненты должны работать максимально стабильно и бесперебойно в любой ситуации – в том числе и измерительный трансформатор тока ТПЛ-СЭЩ 10 кВ. Если такая, на первый взгляд, незначительная деталь подобрана некорректно, то сложно говорить о качестве передачи сигнала от измерительной аппараты и защиты автоматики, сигнализации и управления. Чтобы не ошибиться с выбором в этом случае, стоит обратиться в компанию Электрощит Самара. Ведь наш проходной трансформатор тока в модификации ТПЛ на класс напряжения 10 кВ – оптимальное оснащение для любого КРУ-СЭЩ.

Высокий уровень качества продукции от нашей компании признали уже тысячи предприятий в самых разных отраслях, от нефтегазовой и до сельского хозяйства, причем как во всех регионах России, так и за границей. Это было бы невозможно, если производимый нами проходной измерительный трансформатор тока ТПЛ не был бы сделан с упором на ряд ключевых и важных для любого заказчика факторов:

  • Надежность при любых условиях. Компания Электрощит занята разработкой и выпуском промышленного электрооборудования уже не одно десятилетие. Такой опыт, вместе с современным иностранным оснащением завода, является основой того, что любой наш трансформатор модели ТПЛ тщательно продуман и предельно аккуратно собран. Как следствие, у него максимально высокие показатели долговечности, и он способен работать в широком температурном диапазоне.
  • Широкий функционал. Конструкция измерительного трансформатора тока ТПЛ-СЭЩ позволяет использовать его для самых разных задач на объекте. У нее большие диапазоны номинальной предельной кратности, коэффициента безопасности приборов, высокая точность измерений и учета, возможность оформить вторичные выводы в виде гибкого провода, а также выбор между проходными или опорно-проходными моделями.
  • Полное соответствие. Разработанный нами трансформатор ТПЛ обладает большим комплектом документации, подтверждающей его уровень. И речь не только о действующем в России ГОСТ 15150-69, но и о соответствующих сертификатах Республики Беларусь и Казахстана, сертификате о пожарной безопасности, свидетельстве об утверждении средства измерения, аттестации от ОАО «Россети» и т.д. (полный перечень документов на наши трансформаторы представлен на этой странице каталога).
  • Оптимальная стоимость. Сотрудничество с нашей компанией дает вам возможность заметно сократить бюджет на оснащение своего объекта всем необходимым электрооборудованием. Ведь в ситуации с трансформатором тока на 10 кВ в вариации ТПЛ вас ждет крайне выгодная и доступная цена на такой компонент для КРУ-СЭЩ. А связано это с нашими отработанными за долгие годы технологиями, по-настоящему массовым производством и при этом отсутствием лишних посредников.

Мы с уверенностью можем сказать: Заказывайте наш измерительный трансформатор тока ТПЛ-СЭЩ 10 кВ, чтобы повысить эффективность и безопасность работы используемых на вашем предприятии подстанций!

Техническая информация

1 НАЗНАЧЕНИЕ

1.1      Трансформатор тока   ТПЛ-СЭЩ-10 (именуемый   в   дальнейшем

«трансформатор») предназначен для передачи сигнала измерительной информации приборам измерения, защиты автоматики, сигнализации и управления, служит для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10 кВ.

1.2 Трансформатор изготавливается в климатическом исполнении «У» и

«Т» категории размещения 2 по ГОСТ 15150-69 и предназначен для работы в следующих условиях:

верхнее значение температуры окружающего воздуха для исполнения

«У» плюс 50°С, для исполнения «Т» плюс 55°С;

нижнее значение температуры окружающего воздуха минус 45°С для исполнения «У», минус 10°С для исполнения «Т»;

- относительная влажность воздуха 98% при плюс 25°С для исполнения

«У», при плюс 35°С для исполнения «Т»;

-                     высота над уровнем моря не более 1000 м;

-                     окружающая среда невзрывоопасная; не содержащая токопроводящей пыли, химически активных газов и паров в концентрациях, разрушающих металлы – атмосфера типа II по ГОСТ 15150-69.

-                     положение трансформатора в пространстве – любое.



2 ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1        Основные технические данные трансформатора приведены в таблице 1. Конкретные значения технических параметров и измеренные значения указаны в паспорте на трансформатор. Габаритные, установочные и присоединительные размеры трансформаторов различных исполнений указаны в приложении 1 настоящей технической информации.

2.2 Трансформатор обеспечивает одновременно два уровня изоляции «а» и «б» по ГОСТ 1516.3-96. При отсутствии специальных требований со стороны заказчика одноминутное испытательное напряжение изоляции первичной обмотки берется согласно ГОСТ 1516.3-96 для уровня изоляции

«б», т.е. 42 кВ. При этом все трансформаторы, независимо от уровня изоляции, проходят контроль уровня частичных разрядов, который не должен превышать 20 пКл при напряжении измерения 7,62 кВ.

2.3 Класс нагревостойкости трансформатора - «В» по ГОСТ 8865-93.

Наименование параметра

Значение параметра

1 Номинальное напряжение, кВ

10*

2 Наибольшее рабочее напряжение, кВ

12

3 Номинальный первичный ток, А

5, 10, 15, 20, 30, 50, 75, 100, 150, 200,



250, 300, 400, 600, 750, 800, 1000,



1500, 2000

4 Номинальный вторичный ток, А

1, 5

5   Номинальная частота, Гц

50*

6   Число вторичных обмоток, не

более

4

7    Номинальная вторичная нагрузка,





1; 2; 2,5



3; 5; 7,5; 10; 15; 20; 25; 30;

40; 50; 60



3; 5; 7,5; 10; 15; 20; 25; 30;

40; 50; 60

В·А, вторичных обмоток:

для измерений

- при cosj2 = 1

- при cosj2 = 0,8 (нагрузка

индуктивно – активная)

для защиты

- при cosj2 = 0,8 (нагрузка

индуктивно – активная)

8   Класс точности:

для измерений и учета для защиты



0,2S; 0,2; 0,5S; 0,5

5Р или 10Р


9 Номинальная предельная кратность вторичной обмотки для защиты Кном



от 2 до 35

10. Номинальный коэффициент безопасности приборов вторичной

обмотки для измерений К Бном





от 2 до 35

11. Ток односекундной термической

Исп.

Исп.

Исп.

Исп.

Исп.

стойкости,    кА,    при    номинальном

01, 21,

11, 31,

02, 22

12, 32

81

первичном токе:

41-43,

51, 52,

61-63

71, 72

5 А

0,5

-

1

-

0,5

10 А

1

-

2

-

1

15 А

1,6

-

3

-

1,6

20 А

2

-

3

-

2

30 А

3

-

4,5

-

3

50 А

5

-

8

-

5

75 А

8

-

10

-

8

100 А

10

-

16

-

10

150 А

16

-

20

-

16

200 А

300 А

400 – 2000 А

20

-

31,5

-

20

31,5

31,5

40

40

31,5

-

40

-

40

40

12.Ток   электродинамической   стойкости,

Исп.

Исп.

Исп.

Исп.

Исп.

кА, при номинальном первичном токе:

01, 21,

11, 31,

02, 22

12, 32

81

41-43,

51, 52,

61-63

71, 72

5 А

1,25

-

2,5

-

1,25

10 А

2,5

-

5

-

2,5

15 А

4

-

7,5

-

4

20 А

5

-

7,5

-

5

30 А

7,5

-

11,25

-

7,5

50 А

12,5

-

20

-

12,5

75 А

20

-

25

-

20

100 А

25

-

40

-

25

150 А

40

-

50

-

40

200 А

50

-

78,8

50

300 А

78,8

78,8

100

100

78,8

400 – 2000 А

-

100

-

100

100


Примечание:

* Для трансформаторов, предназначенных для поставок на экспорт, номинальное напряжение – 11 кВ, номинальная частота 60 Гц.

-    по требованию заказчика возможно изготовление трансформаторов с техническими параметрами, отличными от указанных в п.п. 7, 9, 10.

-             при отсутствии специальных требований, трансформаторы изготавливаются со значениями технических параметров п.п. 9 и 10 –

Кном =10, КБном=10.

-     в зависимости от возможных комбинаций технических параметров, указанных в таблице трансформаторы изготавливаются в четырех габаритных размерах.

2.1     Кривые предельной кратности вторичных обмоток для защиты и кривые зависимости коэффициента безопасности приборов вторичных обмоток для измерений от нагрузки во вторичной цепи приведены в приложении 2 настоящей ТИ.

2.2       Кривые вольтамперных характеристик вторичных обмоток для основных вариантов трансформаторов приведены в приложении 4 настоящей технической информации.

Точные величины расчетного значения напряжения, токов намагничивания и сопротивления постоянному току вторичных обмоток приводятся в паспорте на конкретный трансформатор.

Измерения напряжения необходимо осуществлять непосредственно на выводах испытуемой вторичной обмотки вольтметром, показания которого пропорциональны среднему значению напряжения, а шкала градуирована в действующих значениях синусоидальной кривой.

Действующее значение тока намагничивания следует измерять амперметром класса точности не ниже 1.

Ток намагничивания вторичных обмоток для защиты должен быть не более 5% - для класса 5Р и 10% - для класса 10Р.

2 УСТРОЙСТВО

3.1        Трансформатор выполнен в виде проходной (ТПЛ-СЭЩ-10- 01,02,11,12,21,22,31,32,41,42,43,51,52,61,62,63,71,72) и опорно-проходной (ТПЛ-СЭЩ-10-81) конструкции. Общий вид трансформатора, габаритные, установочные, присоединительные размеры и масса, приведены в приложении 1. Корпус трансформатора выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.

3.2 Выводы первичной обмотки расположены на боковых поверхностях трансформатора. Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток имеют 2 варианта исполнения и расположены в нижней части трансформатора.

3.3            Трансформаторы не подлежат заземлению, т.к. корпус трансформатора выполнен из литой смолы и не имеет подлежащих заземлению металлических частей.

4 РАЗМЕЩЕНИЕ И МОНТАЖ

4.1 Трансформатор устанавливают в шкафах КРУ, КРУН и КСО в соответствии с чертежами этих изделий. Крепление трансформаторов на месте установки производится с помощью четырех болтов с резьбой М12 через втулки, пропущенные на фланце трансформатора исполнений ТПЛ- СЭЩ-10-01,02, 11, 12, 21, 22, 31, 32, 41, 42, 43, 51, 52, 61, 62, 63, 71, 72, для трансформатора ТПЛ-СЭЩ-10-81 с помощью четырех болтов М12 к закладным элементам крепления, расположенным на основании трансформатора.

4.3    Провода, присоединяемые к вторичным выводам трансформатора, должны быть снабжены наконечниками или свернуты в кольцо под винт М6 и облужены. При монтаже следует учитывать, что при направлении тока в первичной цепи от Л1 к Л2 вторичный ток во внешней цепи (приборам) направлен от И1 к И2.

4.4 Для удобства подъема, опускания и удержания на весу, монтажных и такелажных работах первичные выводы использовать не допускается, рекомендуется использовать монтажный фланец трансформатора для исполнений ТПЛ-СЭЩ-10-01,02,11,12,21,22,31,32,41,42,43,51,52,61,62,63,71, 72, для исполнении ТПЛ-СЭЩ-10-81 – формовочные уступы на боковых стенках трансформатора.

4 МАРКИРОВКА

5.1      Трансформатор имеет паспортную табличку, выполненную по ГОСТ 7746-2001 и табличку с предупреждающей надписью о высоком напряжении на выводах разомкнутых вторичных обмоток.

5.2    Маркировка первичной обмотки Л1, Л2, вторичных обмоток 1И1, 1И2, 2И1, 2И2 …выполнена методом литья на корпусе трансформатора.

5.3      Маркировка транспортной тары - по ГОСТ 14192-96 нанесена непосредственно на тару.

6 МЕРЫ БЕЗОПАСНОСТИ

6.1     Конструкция, монтаж и эксплуатация трансформаторов должны соответствовать  требованиям  безопасности  по  ГОСТ  12.2.007.0-75  и ГОСТ 12.2.007.3-75, «Правила технической эксплуатации электроустановок потребителей», «Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок», «Правил техники безопасности при эксплуатации электроустановок потребителей», и «Правил устройства электроустановок».

6.2 Не допускается производить какие-либо переключения во вторичных цепях трансформатора, не убедившись в том, что напряжение с первичной обмотки снято. В процессе эксплуатации должна быть исключена возможность размыкания вторичных цепей трансформатора.

6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7.1        При   техническом   обслуживании   трансформатора  необходимо соблюдать правила раздела «Меры безопасности».

7.2    Техническое обслуживание проводится в сроки, предусмотренные для установки, в которую встраивается трансформатор.

7.3 Техническое обслуживание проводится в следующем объеме:

·                  очистка поверхности трансформатора от пыли и грязи;

·                  внешний осмотр трансформатора на отсутствие повреждений;

·                  измерение сопротивления изоляции первичной обмотки проводится мегомметром на 2500 В, сопротивление должно быть не менее 1000 МОм;

·                  измерение сопротивления изоляции вторичных обмоток проводится мегомметром на 1000 В. Сопротивление должно быть не менее 50 МОм.

7.4 Трансформаторы в эксплуатации подлежат периодической поверке по методике ГОСТ 8.217 , межповерочный интервал – не более 8 лет.

7.5 Трансформаторы ремонту не подлежат. Средняя наработка до отказа – 2,0·105 ч. Средний срок службы трансформатора - 30 лет.

Трансформатор тока

ТПЛ-СЭЩ-10-11 0,2S/0,5/10Р/10Р –10/10/15/15-1500/5 У2 ТУ 3414-110-72210708-2008

При выборе исполнения трансформаторов необходимо руководствоваться приложением 1 и таблицей 1 настоящей технической информации.

При наличии специальных требований к значению коэффициента безопасности приборов вторичных обмоток для измерения и предельной кратности вторичных обмоток для защиты, их необходимо указывать в опросном листе на трансформатор.

При заказе необходимо учитывать, что увеличение таких параметров, как количество вторичных обмоток, номинальная нагрузка вторичных обмоток, предельная кратность ведет к увеличению габаритов трансформатора, поэтому в зависимости от сочетания технических параметров, габаритные размеры и исполнение трансформатора может измениться от указанного в заказе.

При заказе трансформаторов с разными коэффициентами трансформации на вторичных обмотках необходимо указывать номинальный первичный ток трансформатора. По умолчанию трансформаторы изготавливаются с первичным током, соответствующим наименьшему коэффициенту трансформации.

8 СЕРТИФИКАЦИЯ

Добровольный сертификат соответствия №РОСС RU.АB67.H05028. Срок действия с 09.06.2014г по 08.06.2017г. Выдан органом по сертификации продукции и услуг ООО «СЕРТИФ-ТЕСТ».121351,г.Москва,ул.Ярцевская,д.20,корп.1.

Декларация о соответствии РОCС RU.AB67.Д01204. Срок действия с

09.06.2014г   по    08.06.2017г.   Выдана   ООО    «СЕРТИФ-ТЕСТ».121351,

г.Москва,ул.Ярцевская,д.20,корп.1.

Свидетельство об утверждении типа средств измерений RU.C.34.010.A

№52138. Срок действия до 23.08.2018г. Выдан Федеральным агентством по техническому регулированию и метрологии.

Сертификаты, декларации, свидетельства
