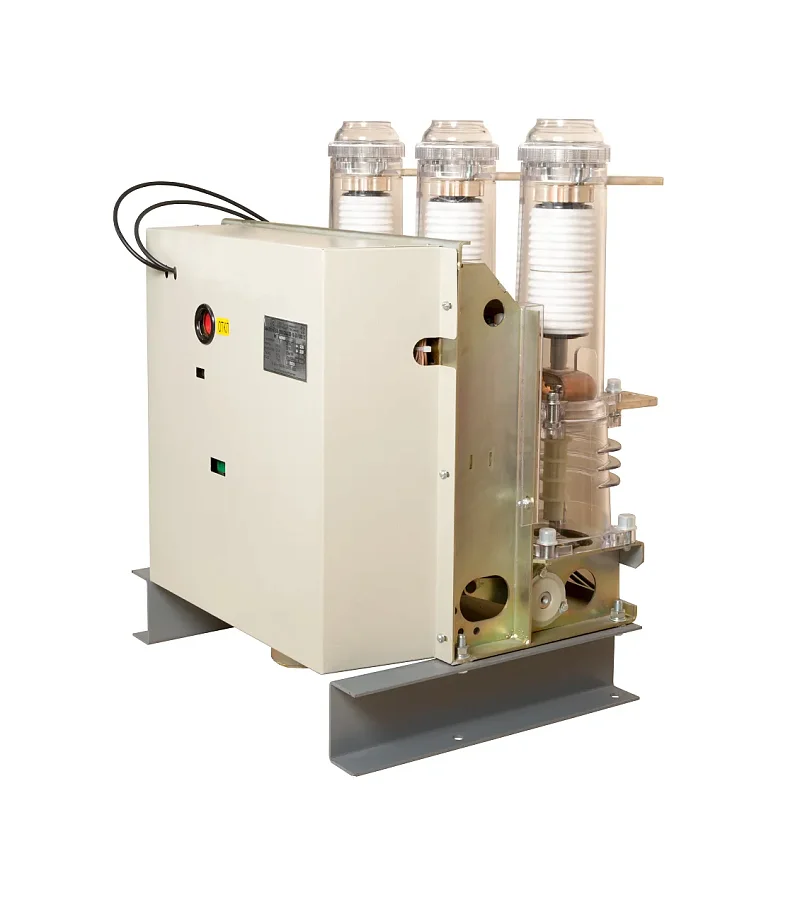

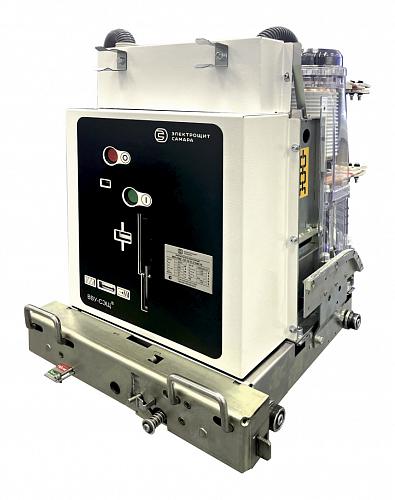

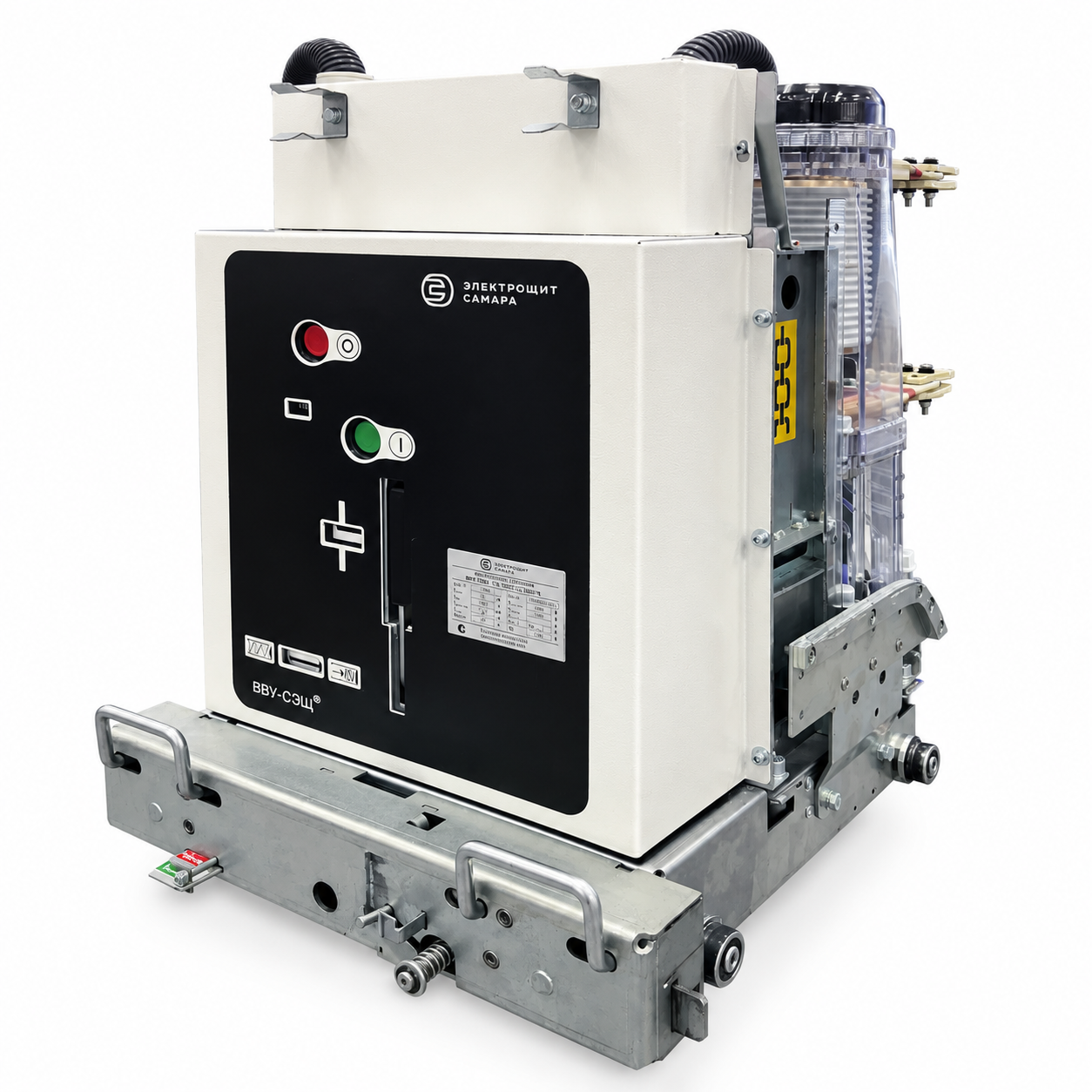

ВВУ-СЭЩ 10 кВ

Общее описание

Обеспечивает надежную и стабильную работу энергосистемы. Безопасная для персонала коммутация в нормальных и аварийных режимах в сетях трёхфазного переменного тока частотой 50 Гц с номинальным напряжением 6-10 кВ. Выключатели применяют во вновь разрабатываемых КРУ и КСО, и при реконструкции распределительных шкафов. Для Вас будет подобрано оптимальное решение по комплектации.
Широкая линейка по номинальным параметрам.
Пружино-моторный или электромагнитный привод.
Управление коммутацией без оперативного тока.
Высокий коммутационный ресурс.
Конфигурируемое решение по требованию заказчика.
Большой выбор дополнительного оборудования: блокировки, контакты, жгуты вторичной коммутации.

Технические характеристики ВВУ-СЭЩ-10

Наименование параметра Выключатель типа
ВВУ-СЭЩ-ПЗ-10-20/ 1000 ВВУ-СЭЩ-ПЗ-10-20/ 1600 ВВУ-СЭЩ-ЭЗ-10-20/ 1000 ВВУ-СЭЩ-ЭЗ-10-20/ 1600 ВВУ-СЭЩ-ЭЗ-10-31,5/ 1600 ВВУ-СЭЩ-Э-10-31,5/ 2000 ВВУ-СЭЩ-Э-10-31,5/ 2500 ВВУ-СЭЩ-Э-10-31,5/ 3150 ВВУ-СЭЩ-П-10-31,5/ 1600 ВВУ-СЭЩ-П-10-31,5/ 2000 ВВУ-СЭЩ-П-10-31,5/ 2500 ВВУ-СЭЩ-П-10-31,5/ 3150 ВВУ-СЭЩ-П-10-40/ 1600 ВВУ-СЭЩ-П-10-40/ 2000 ВВУ-СЭЩ-П-10-40/ 2500 ВВУ-СЭЩ-П-10-40/ 3150 ВВУ-СЭЩ-Э-10-40/ 1600 ВВУ-СЭЩ-Э-10-40/ 2000 ВВУ-СЭЩ-Э-10-40/ 2500 ВВУ-СЭЩ-Э-10-40/ 3150 ВВУ-СЭЩ-П-10-50/ 4000
Номинальное напряжение 10
Номинальный ток, А 1000 1600 1000 1600 1600 2000 2500 3150 1600 2000 2500 3150 1600 2000 2500 3150 1600 2000 2500 3150 4000
Номинальный ток отключения, кА 20 31,5 40 50
Номинальный ток включения, кА

  • эффективное значение периодической составляющей
  • амплитудное значение
20
52
31,5
80
40
100
125
125
Предельные сквозные токи, кА

  • начальное действующее значение периодической составляющей
  • наибольший пик
20
52
31,5
80
40
128
125
125
Собственное время включения, мс, макс 50 100 50 100 50
Собственное время отключения, мс 30
Ток потребления электро- магнита отключения, А, не более, ~230 В/=220 В 1,5 / 1,0
Ток потребления электро- магнита включения, А, не более, ~230 В/=220 В 1,5 / 1,0 30 / 25 50 /45 - /60 1,5 / 1,0 - /60 1,5 /1,0
Ток потребления двига- теля заводки включа- ющей пружины 1,5   1,5   4,0 /1.0
Электромагнитные отключения независи- мого питания (YAV) По заказу
Электромагнитные отключения с токами 3 или 5 А (YAV) По заказу
Время заводки пружины при min напряжении, с, не более 15   15   15
Ресурс по механической и коммутационной стой- кости, циклов ВО 25000 50000 25000 10000
Масса, кг 69 79 73 83 84 180 194 209 80 173 182 197 107 173 184 199 130 176,3 198,5 202,5 265

С более подробной информацией о ВВУ-СЭЩ-10 возможно ознакомиться в ТИ 093, 167, 173, 174

Модификации

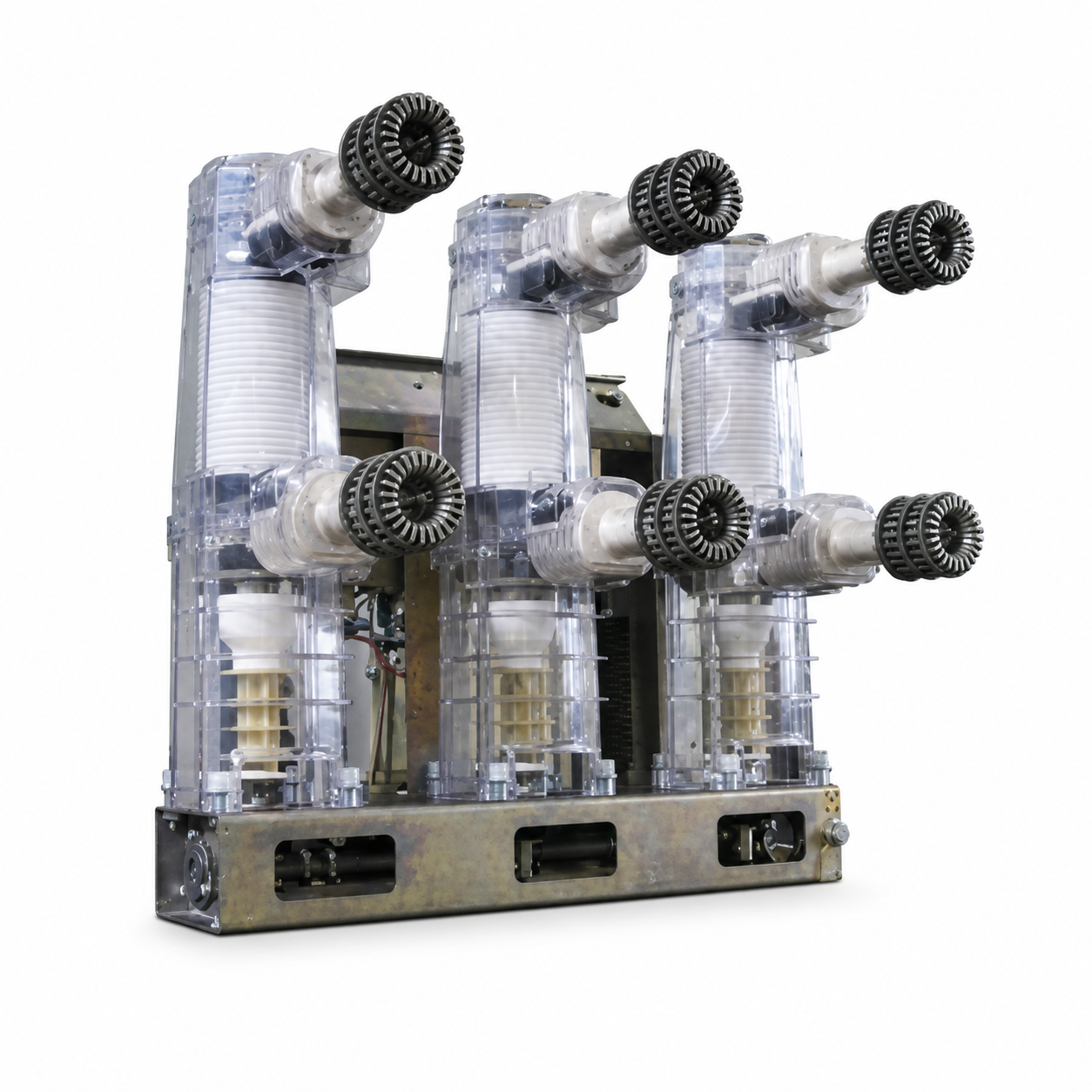

ВВУ-СЭЩ-10-20 (31,5)/1000 (1600)

Классическое применение во всех  типах КРУ и КСО. Быстрое и удобное подключение к любым вторичным цепям выключателя с клеммным рядом. ТИ-093.

ВВУ-СЭЩ-10-31,5 (40)/1600-3150

Единый парк вводных и фидерных аппаратов. Упрощает реконструкцию существующего парка с увеличением номинального тока.ТИ-093

ВВУ-СЭЩ-10-50/4000

Реализуем для Вас проекты с высокими техническими требованиями по номинальному току и току отключения короткого замыкания. ТИ-174

ВВУ-СЭЩ-10

Уникальные решения для Ваших КРУ и КСО. Любые конфигурации и компоновки. ТИ-093, ТИ-173

ВВУ-СЭЩ-П9-6

Обеспечит безопасность в шахтах и карьерах. Специальная конструкция для шахтных ячеек 6 кВ. ТИ-193

Конструктивное исполнение ВВУ-СЭЩ

Выключатель с электромагнитным приводом


Выключатель с пружинно-моторным приводом


  1. — полюс
  2. — кнопка аварийного отключения
  3. — счетчик операций
  4. — индикатор положения (вкл., откл.)
  5. — катушки отключения
  6. — пружина отключения
  7. — регулируемая тяга
  8. — блок-контакты
  9. — катушка включения
  10. — кнопка ручного включения
  11. — указатель готовности на включение
  12. — место для ручной заводки пружины
  13. — пружина включения
  14. — механизм заводки пружины

С более подробной информацией о ВВУ-СЭЩ-10 возможно ознакомиться в ТИ 093, 167, 173, 174.
