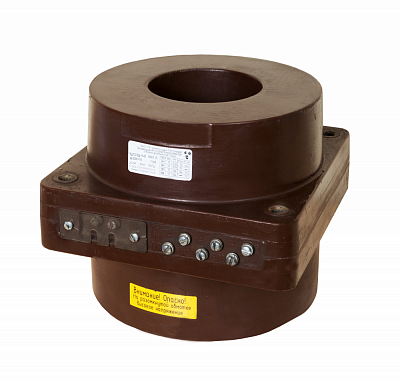

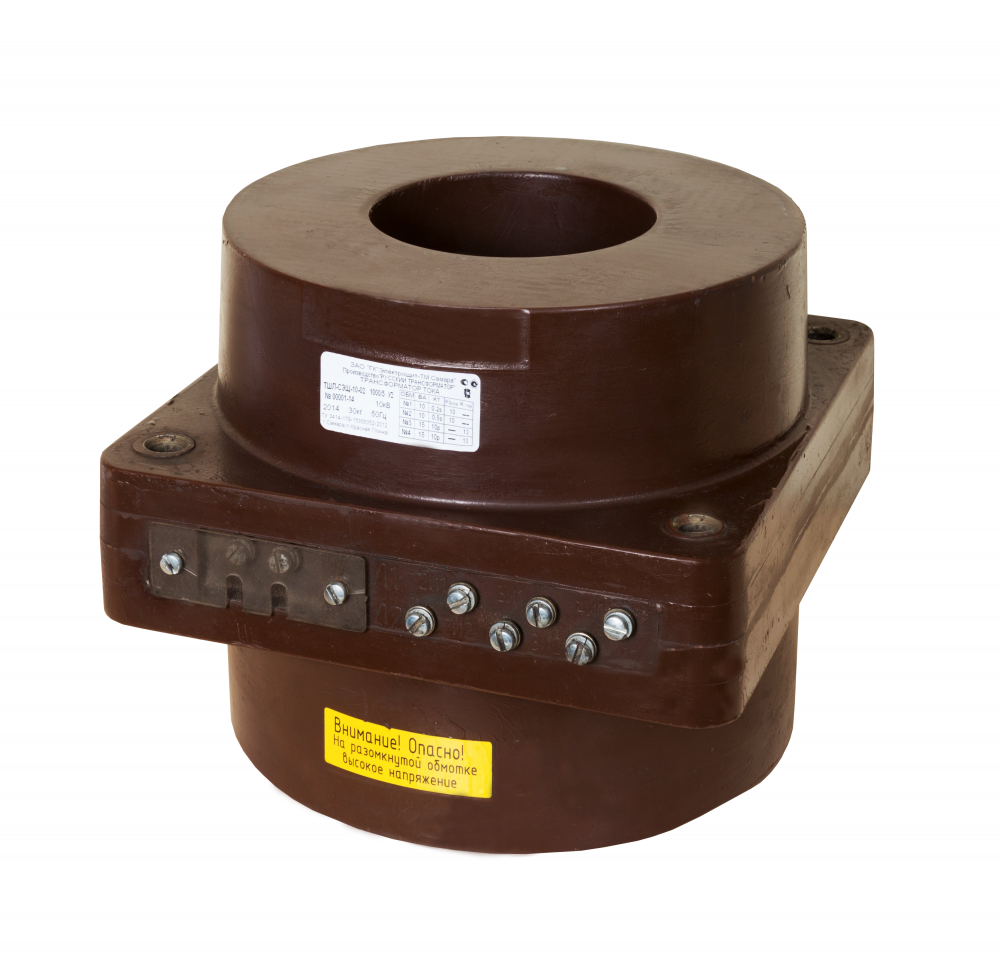

ТШЛ-СЭЩ 10, 20 кВ

Измерительный трансформатор тока шинный ТШЛ-СЭЩ внутренней установки на класс напряжения 10, 20 кВ. Трансформатор предназначен для передачи сигнала измерительной информации приборам измерения, защиты автоматики, сигнализации и управления. ТШЛ-СЭЩ устанавливается в комплектные распределительные устройства КРУ-СЭЩ. ТШЛ-СЭЩ 10, 20 кВ изготавливается в климатическом исполнении «У» и «Т» категории размещения 2 по ГОСТ 15150-69.

Cделать заказ

Добавить в список

Общее описание

Техническая информация

Преимущества

Возможность изготовления вторичных выводов гибким проводом.
Широкие диапазоны номинальной предельной кратности и коэффициента безопасности приборов.
Широта номенклатуры по предлагаемым размерам шин, кабеля, расположению вторичных выводов, первичных токов.

Документация

Каталог продукции

Каталог Измерительные трансформаторы

Брошюра Измерительные трансформаторы

Техническая информация

ТИ ОРТ.135.004 ТШЛ-СЭЩ 10

ТИ ОРТ.135.027 ТШЛ-СЭЩ 20

3D модели ТШЛ-СЭЩ-10,20кВ

Опросный лист

Опросный лист на ТОЛ, ТШЛ, ТПЛ

Разрешительная документация

Сертификат об утверждении типа средств измерений ТШЛ-СЭЩ (Беларусь)

Декларация о соответствии ТШЛ-СЭЩ

Заключение аттестационной комиссии ОАО "ФСК ЕЭС" ТШЛ-СЭЩ

Сертификат пожарной безопасности ТШЛ-СЭЩ

Сертификат об утверждении средств измерения ТШЛ-СЭЩ (Казахстан)

Свидетельство о признании утверждения типа средств измерений ТШЛ-СЭЩ

Сертификат о признании утверждения типа СИ ТШЛ-СЭЩ (Кыргызстан)

Сертификат признания утв.типа СИ 02-2.0377.2024. ТШЛ-СЭЩ до 17.07.2027 Узбекистан

Руководства по эксплуатации

Руководство по эксплуатации 0РТ.142.130 ТШЛ-СЭЩ 10 кВ

Скачать всю документацию одним файлом

Технические характеристики

Технические характеристики	Значение
Класс напряжения, кВ	10; 20
Номинальный первичный ток, А	600-6 000
Номинальный вторичный ток, А	1; 5
Число вторичных обмоток	до 5
Номинальный класс точности для измерений и учета	0,2; 0,2S; 0,5;0.5S
Номинальный класс точности для защиты	5P; 10P
Номинальный коэффициент безопасности приборов Кбном вторичной обмотки для измерений	5; 10; 15; 20
Рабочая температура, °С	-45° +40°

Технические характеристики

Технические характеристики	Значение
Класс напряжения, кВ	10; 20
Номинальный первичный ток, А	600-6 000
Номинальный вторичный ток, А	1; 5
Число вторичных обмоток	до 5
Номинальный класс точности для измерений и учета	0,2; 0,2S; 0,5;0.5S
Номинальный класс точности для защиты	5P; 10P
Номинальный коэффициент безопасности приборов Кбном вторичной обмотки для измерений	5; 10; 15; 20
Рабочая температура, °С	-45° +40°
