Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ

Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ используется в энергосистемах. Подстанция предназначена для преобразования и распределения электроэнергии.

Cделать заказ

Добавить в список

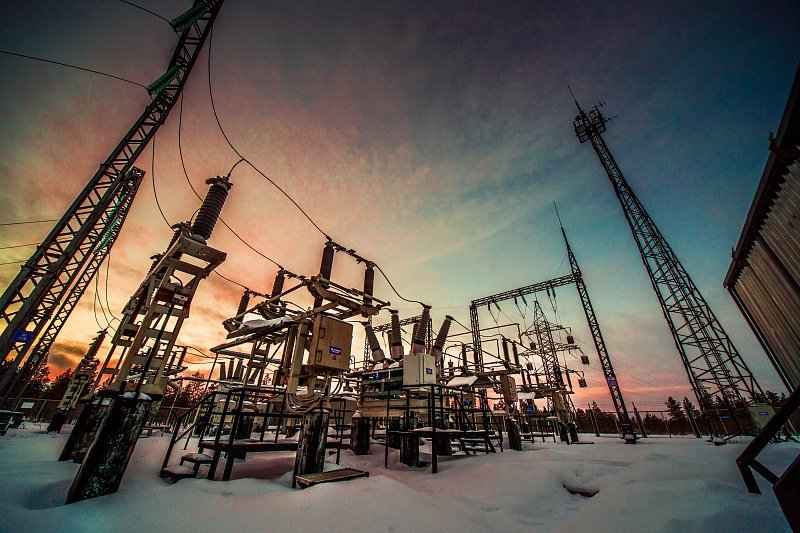

Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 1

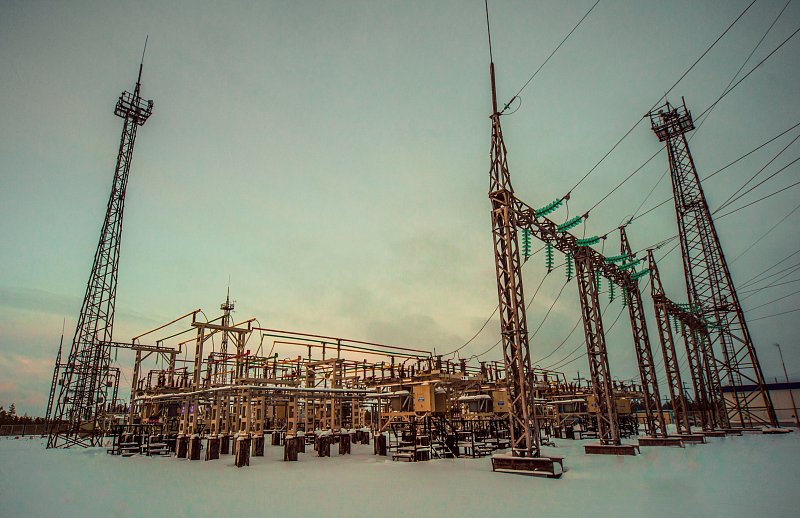

Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 2

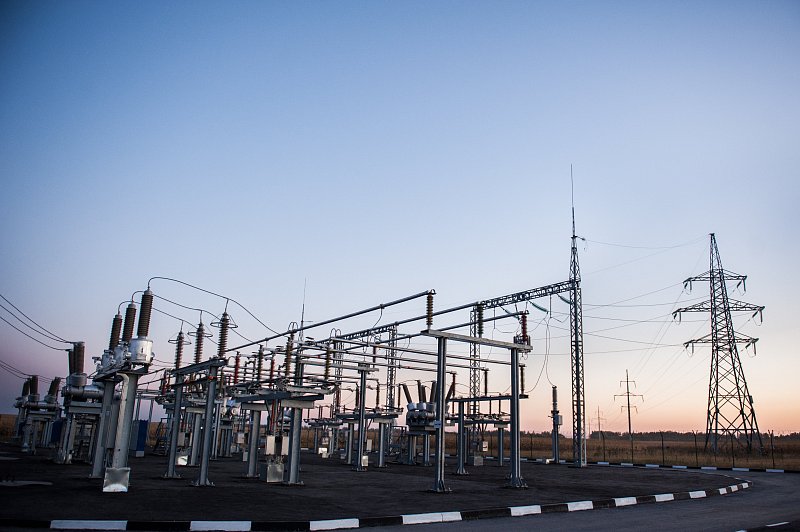

Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 3

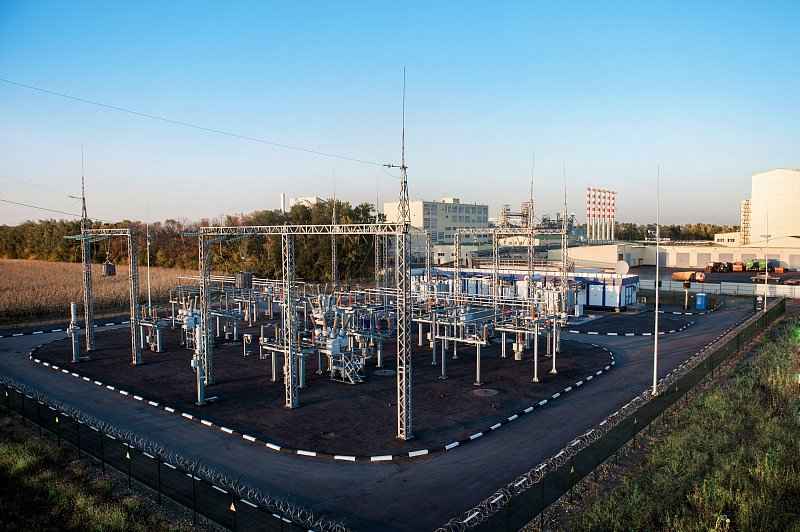

Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 4

Общее описание

Техническая информация

Преимущества

Опыт надежной эксплуатации более 30 лет
Работа в широком диапазоне температур от -60° до +40° С
Высокая сейсмостойкость – 9 баллов по MSK-64.
Комплектная поставка, наряду с оборудованием поставляются мачты освещения, порталы, молниеотводы, ограда, распределительные устройства 10(6) кВ.
Возможность транспортировки блоков любым видом транспорта, как железнодорожным, так и автомобильным.
Поставка подстанции готовыми блоками, что облегчает и сокращает сроки монтажа подстанции.
Имеет автоматическую систему управления.
Возможность управления подстанцией с помощью телеуправления.

Документация

Каталог продукции

Каталог комплексные решения 220-10/6 кВ

Техническая информация

ТИ-064 КТП-СЭЩ-Б(М)

ТИ-054 версия 1.4 Установка силовых трансформаторов 35 кВ на металлоконструкциях с маслоприемником с отводом масла

ТИ-102 версия 1.5. Вторичные цепи комплектных трансформаторных подстанций марки СЭЩ блочных модернизированных

ТИ-114 версия 1.1 Схемы защиты и автоматики (элементов) для КТПБ-СЭЩ 35/6(10) кВ на постоянном оперативном токе

3D модели 110 кВ

3D модели 35 кВ

Информационное сообщение КТПБ(М) 35-110 кВ исполнений ХЛ(УХЛ) и У. Вторичная коммутация версия 1.2

Опросный лист

Опросные листы на КТП-СЭЩ-Б(М) 220 кВ

Опросный лист на КТП-СЭЩ-Б(М) 110 кВ

Опросный лист на КТП-СЭЩ-Б(М) 35 кВ

Разрешительная документация

Декларация о соответствии КТП-СЭЩ-Б(М) 35-220 кВ

Сертификат аттестации КТП-СЭЩ-Б(М) 35-220 кВ в ПАО Россети

Базовые альбомы

Альбом типовых решений по оснащению оборудованием РЗА подстанций с напряжением 35 кВ

Альбом типовых решений по оснащению оборудованием РЗА (защита генератора)

Альбом типовых решений по оснащению оборудованием РЗА подстанций с напряжением 220 кВ

Альбом типовых решений по оснащению оборудованием РЗА подстанций с напряжением 110 кВ

Руководства по эксплуатации

Техническое описание и инструкция по монтажу и эксплуатации 0ГК.412.086 ТО-4

Техническое описание и инструкция по монтажу и эксплуатации 0ГК.412.086 ТО-3

Техническое описание и инструкция по монтажу и эксплуатации 0ГК.412.086 ТО-2

Техническое описание и инструкция по монтажу и эксплуатации 0ГК.412.086 ТО-1

Техническое описание и инструкция по монтажу и эксплуатации 0ГК.412.086 ТО-0

Скачать всю документацию одним файлом

Технические характеристики

Технические характеристики	Значение
Номинальное напряжение высшей стороны, кВ	110; 220
Номинальное напряжение на средней стороне, кВ	35
Номинальное напряжение на низшей стороне, кВ	10 (6)
Мощность силового трансформатора, кВА	до 125 000
Номинальный ток cборных шин, А	1 000; 2 000
Ток электродинамической стойкости, кА	26; 65; 80; 102; 128
Ток термической стойкости, кА	10; 25; 31,5; 40; 50

Перечень комплектующей аппаратуры

Комплектующая аппаратура	10 кВ	35 кВ	110 кВ	220 кВ
Выключатель	ВВУ-СЭЩ	ВВH-СЭЩ	ВГТ-110	ВГТ-220
Разъединитель		РГПЗ-СЭЩ	РН-СЭЩ	РН-СЭЩ
Трансформатор	ТМГ-СЭЩ	НАМИ; ТОЛ-СЭЩ;	НКФ-110; ТФЗМ-110	АТДЦТН-63000/220/110; НАМИ-220; ТФЗМ-220
Конденсаторные установки		УКЛ 56-6,3-450

Технические характеристики

Технические характеристики	Значение
Номинальное напряжение высшей стороны, кВ	110; 220
Номинальное напряжение на средней стороне, кВ	35
Номинальное напряжение на низшей стороне, кВ	10 (6)
Мощность силового трансформатора, кВА	до 125 000
Номинальный ток cборных шин, А	1 000; 2 000
Ток электродинамической стойкости, кА	26; 65; 80; 102; 128
Ток термической стойкости, кА	10; 25; 31,5; 40; 50

Cделать заказ
