КРУ СЭЩ-65 — комплектное распределительное устройство 35 кВ

КРУ СЭЩ-65 35 кВ

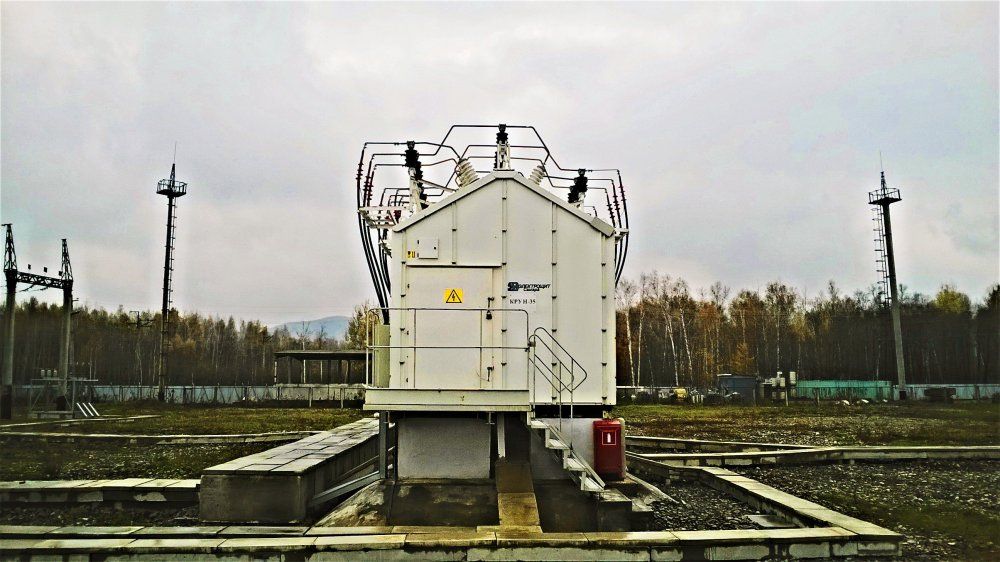

Закрытое распределительное устройство серии КРУ СЭЩ-65 предназначено для приема и распределения электрической энергии напряжением 35 кВ. Представляет собой блочно-модульное здание со встроенными в него ячейками. Используется, как в качестве отдельного распределительного устройства, так и в составе подстанций 220/35/10 (6), 110/35/10 (6), как распределительное устройство среднего напряжения, как вводное устройство в комплектных трансформаторных подстанциях 35/10 (6) кВ, а так же в качестве пунктов секционирования.

Cделать заказ

Добавить в список

Общее описание

Техническая информация

Преимущества

Электрооборудование находится в блочно-модульном здании и защищено от воздействия окружающей среды.
Все основные узлы (выключатель, трансформаторы тока и напряжения, изоляторы) российского производства, изготавливаются на одном предприятии, что гарантирует их надёжную совместную работу.
Возможность использования кабельного или воздушного ввода.

Документация

Каталог продукции

Каталог КРУ СЭЩ-65

Техническая информация

Техническая информация КРУ СЭЩ-65

Опросный лист

Опросный лист КРУ СЭЩ-65 файл "CDW" Опросный лист КРУ СЭЩ-65 файл "DWG" Опросный лист КРУ СЭЩ-65 файл "DXF"

Разрешительная документация

Декларация о соответствии КРУ СЭЩ-65 35 кВ

Руководства по эксплуатации

Руководство по эксплуатации ОГК.412.182 РЭ КРУ СЭЩ-65 35 кВ

Скачать всю документацию одним файлом

Технические характеристики

Технические характеристики	Значение
Номинальное напряжение высшей стороны, кВ	35
Номинальный ток, А	1000; 1600
Номинальный ток отключения выключателя, кА	20
Габаритные размеры, шкафов КРУ, мм (ширина x глубина х высота)	1500 х 1860(2950) х 2710

Перечень комплектующей аппаратуры

Комплектующая аппаратура	Название

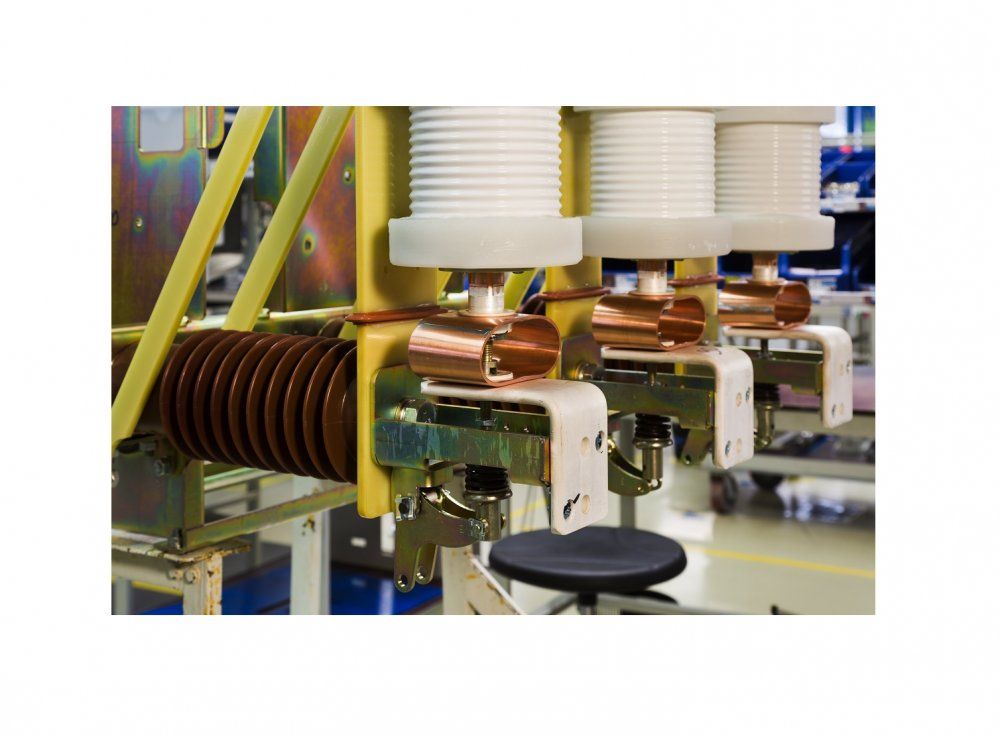

Вакуумные выключатели	ВВУ-СЭЩ

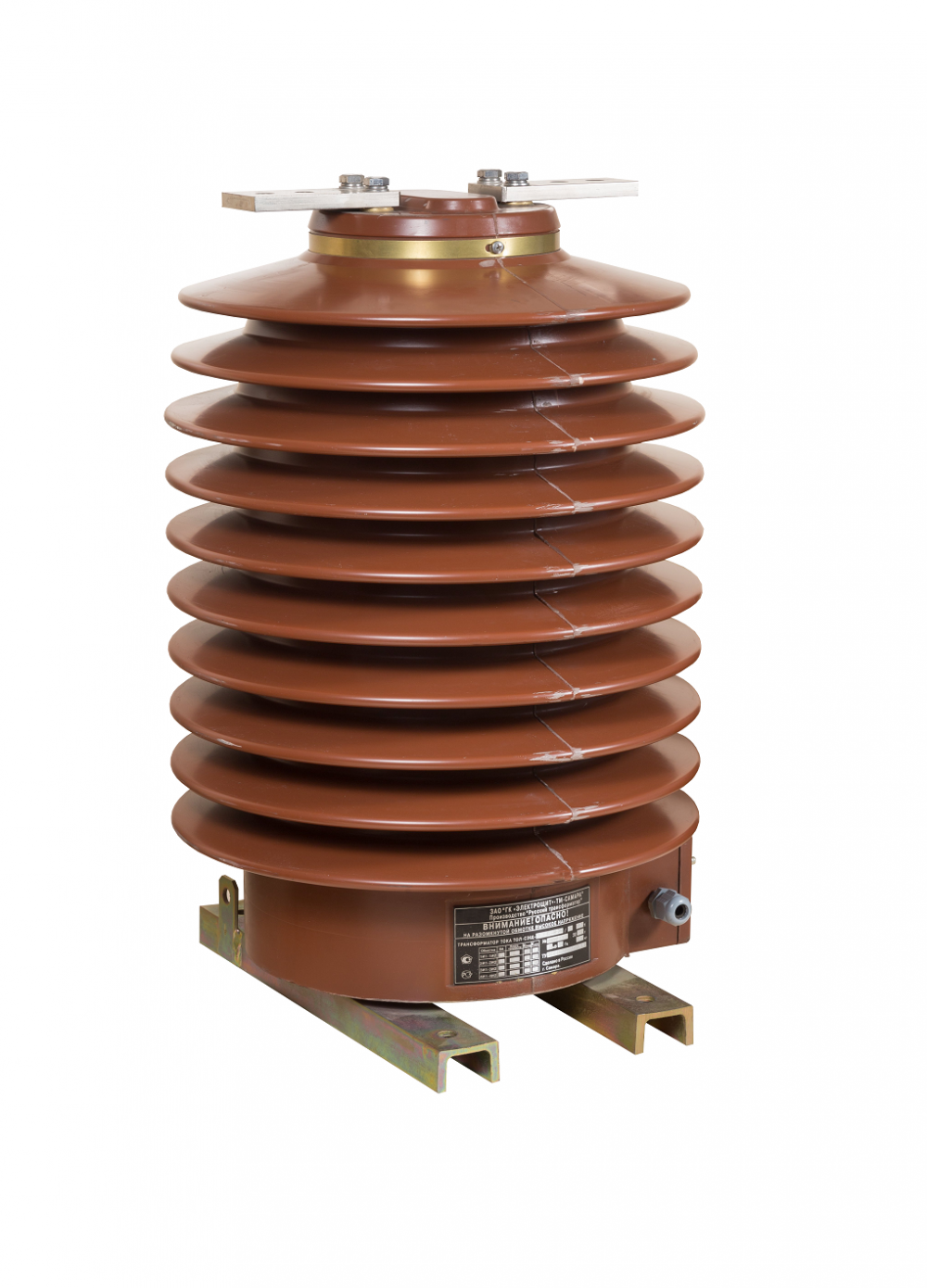

Трансформаторы тока	ТОЛ-СЭЩ

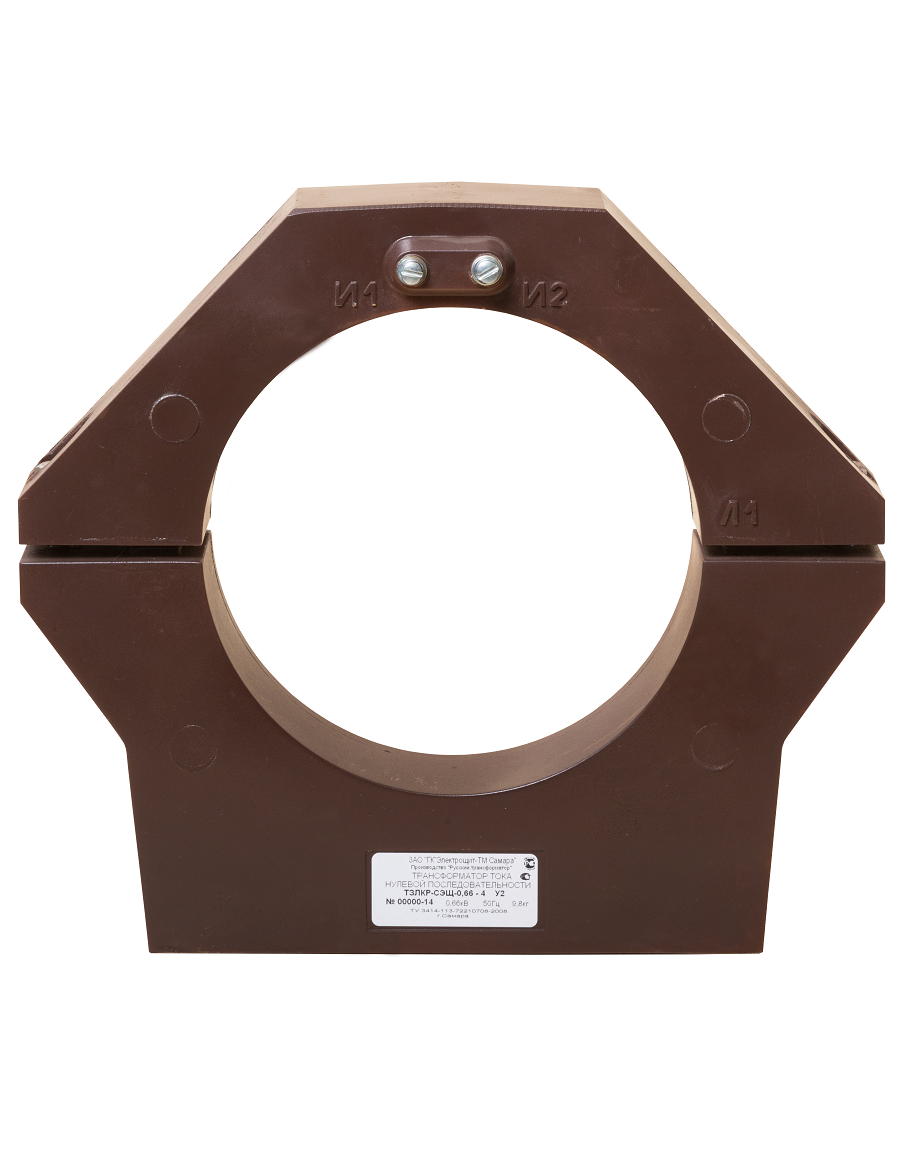

Трансформаторы тока нулевой последовательности	ТЗЛК(Р)-СЭЩ

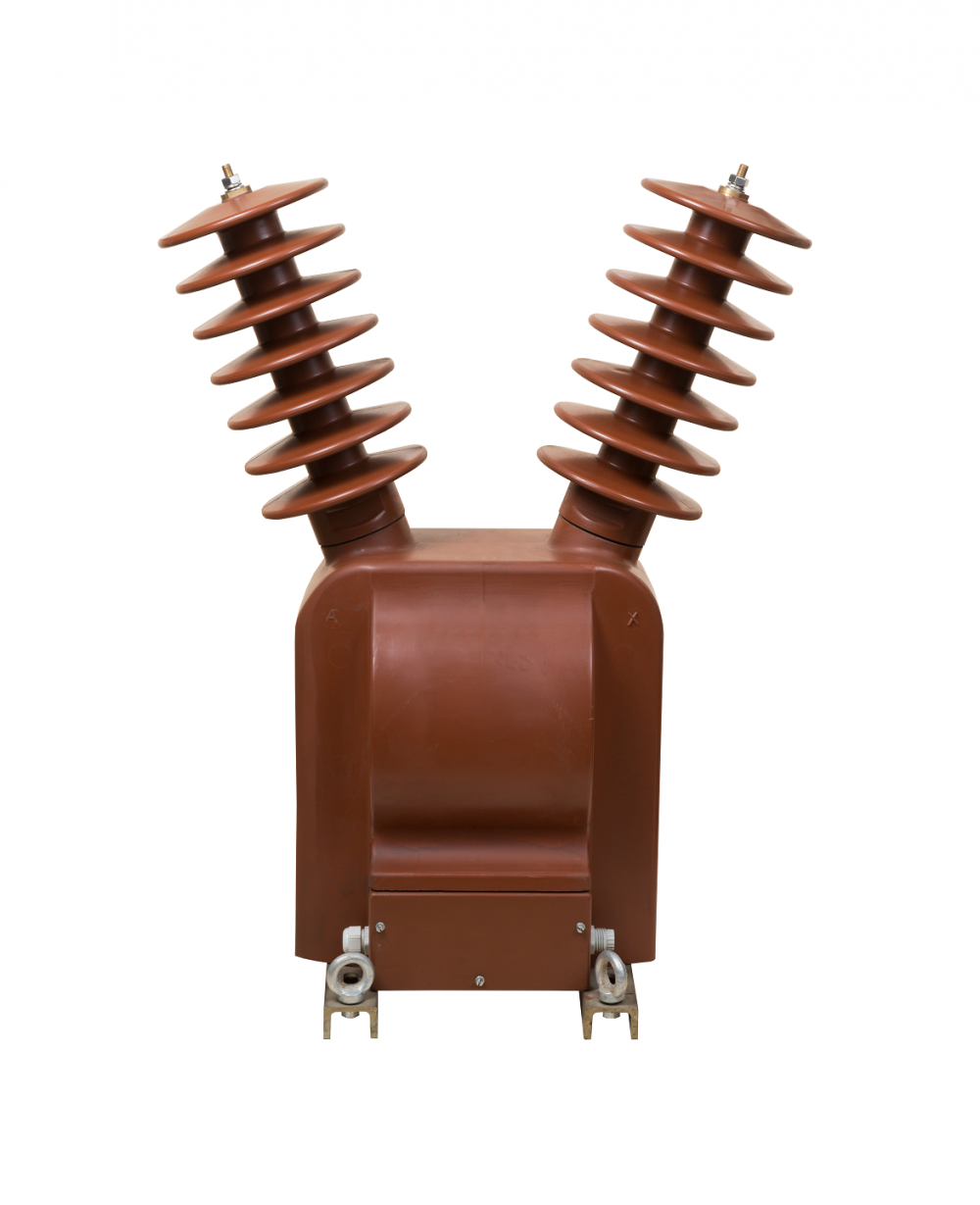

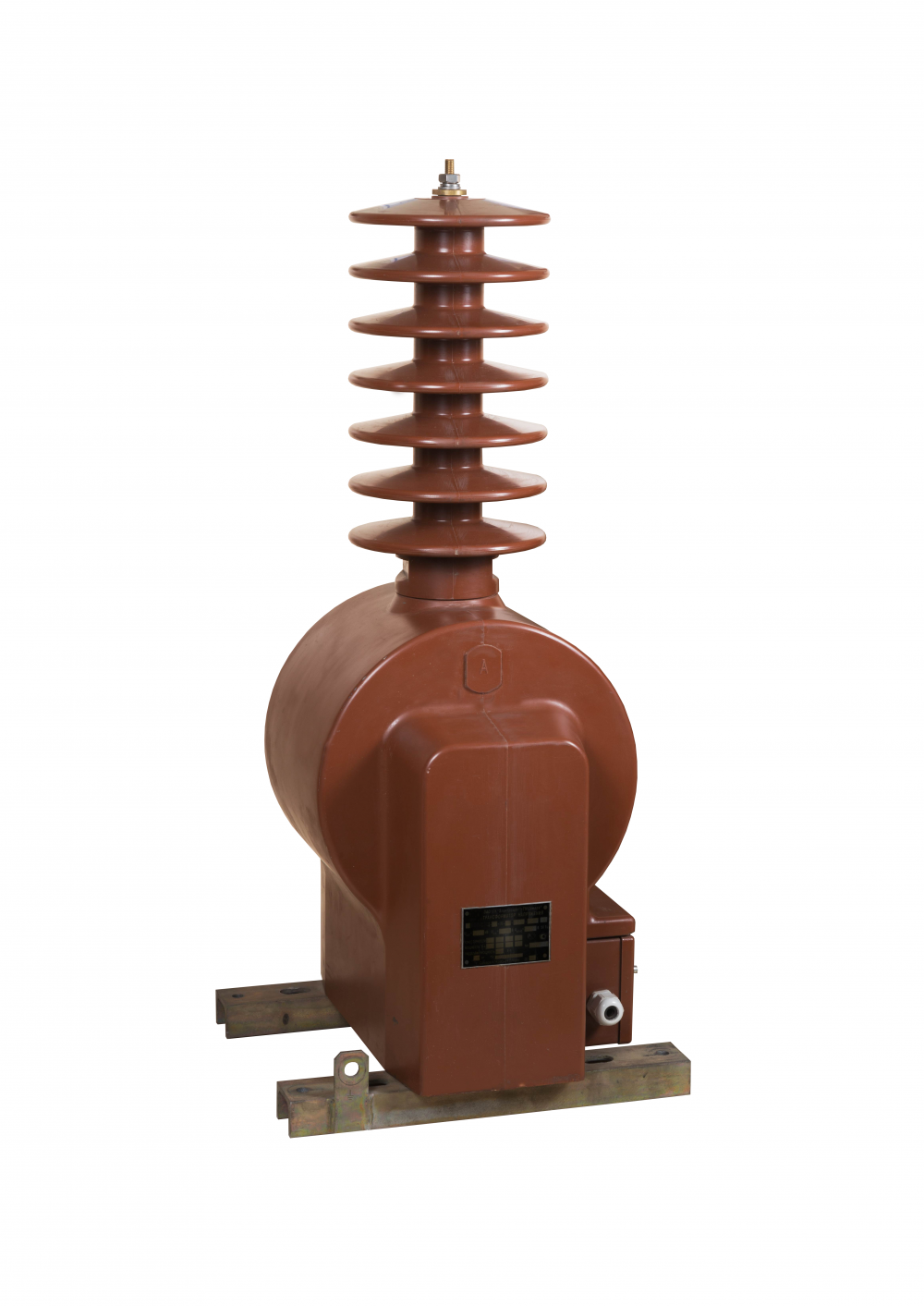

Измерительные трансформаторы напряжения	ЗНОЛ-СЭЩ; НОЛ-СЭЩ

Технические характеристики

Технические характеристики	Значение
Номинальное напряжение высшей стороны, кВ	35
Номинальный ток, А	1000; 1600
Номинальный ток отключения выключателя, кА	20
Габаритные размеры, шкафов КРУ, мм (ширина x глубина х высота)	1500 х 1860(2950) х 2710
