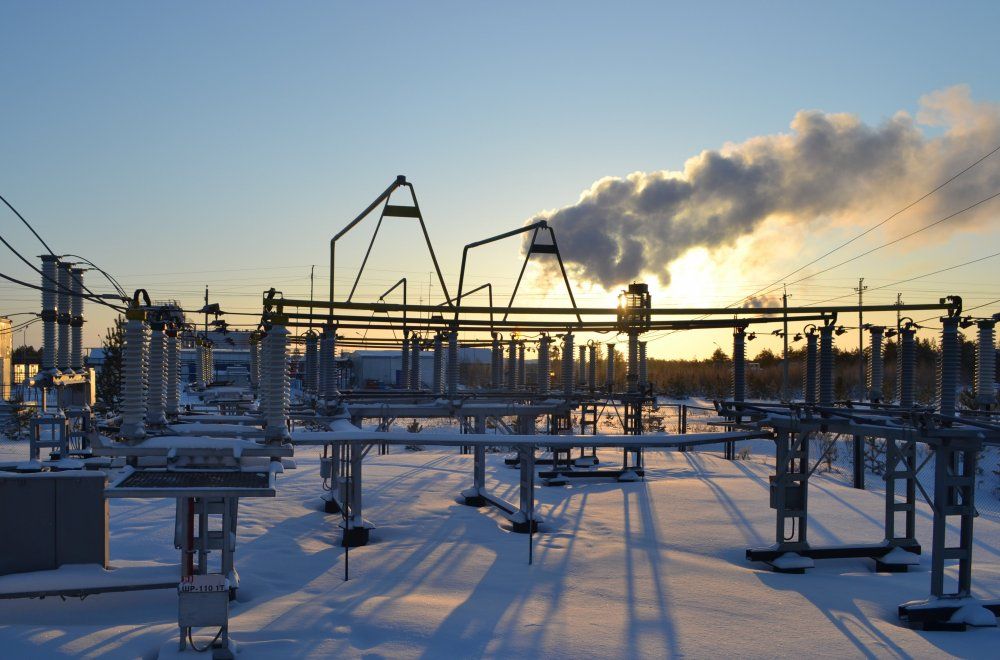

Преимущества
- Опыт надежной эксплуатации более 30 лет.
- Работа в широком диапазоне температур от -60° до +40° С.
- Высокая сейсмостойкость – 9 баллов по MSK-64.
- Комплектная поставка, наряду с оборудованием поставляются мачты освещения, порталы, молниеотводы, ограда.
- Возможность транспортировки блоков любым видом транспорта, как железнодорожным, так и автомобильным.
- Поставка подстанции готовыми блоками, что облегчает и сокращает сроки монтажа подстанции.
- Имеет автоматическую систему управления.
- Возможность управления подстанцией с помощью телеуправления.
Документация
Каталог продукции
Техническая информация

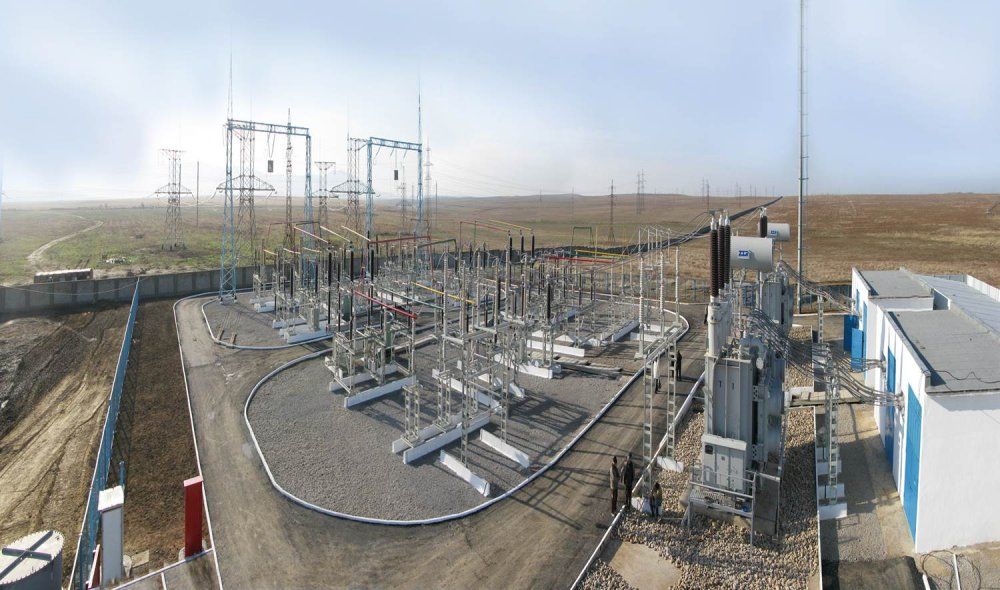

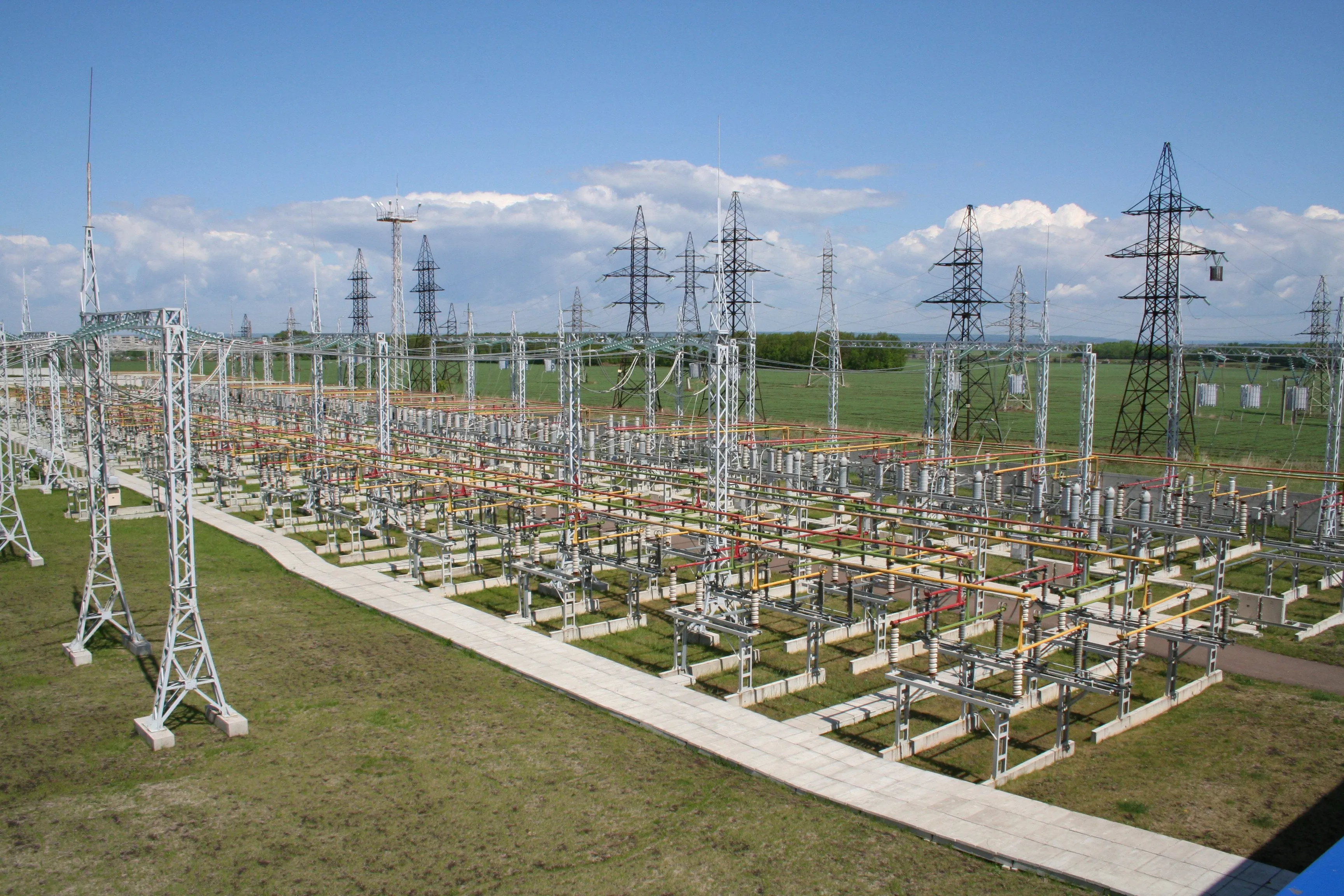

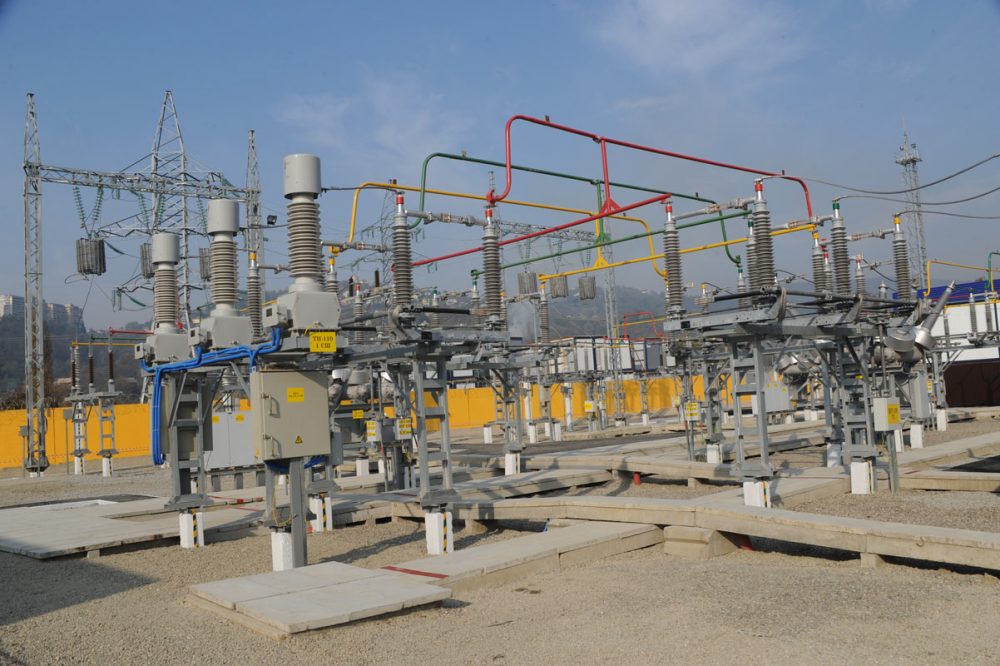

ТИ-064 КТП-СЭЩ-Б(М)
ТИ-054 версия 1.4 Установка силовых трансформаторов 35 кВ на металлоконструкциях с маслоприемником с отводом масла
ТИ-102 версия 1.5. Вторичные цепи комплектных трансформаторных подстанций марки СЭЩ блочных модернизированных
ТИ-114 версия 1.1 Схемы защиты и автоматики (элементов) для КТПБ-СЭЩ 35/6(10) кВ на постоянном оперативном токе
3D модели 220 кВ
3D модели 110 кВ
3D модели 35 кВ
Информационное сообщение КТПБ(М) 35-110 кВ исполнений ХЛ(УХЛ) и У. Вторичная коммутация версия 1.2
ТИ-110 версия 1.2 Организация собственных нужд 0,4 кВ. Релейные шкафы
Опросный лист
Разрешительная документация
Базовые альбомы
Основная информация о наборе типовых решений по РЗА для ТП 220 (110)/35 (20)/10 (6) кВ
Альбом типовых решений по оснащению оборудованием РЗА подстанций с напряжением 35 кВ
Альбом типовых решений по оснащению оборудованием РЗА (защита генератора)
Альбом типовых решений по оснащению оборудованием РЗА подстанций с напряжением 220 кВ
Альбом типовых решений по оснащению оборудованием РЗА подстанций с напряжением 110 кВ
Руководства по эксплуатации
Приложения к 0ГК.412.086 ТО-1
Техническое описание и инструкция по монтажу и эксплуатации 0ГК.412.086 ТО-4
Техническое описание и инструкция по монтажу и эксплуатации 0ГК.412.086 ТО-3
Техническое описание и инструкция по монтажу и эксплуатации 0ГК.412.086 ТО-2
Техническое описание и инструкция по монтажу и эксплуатации 0ГК.412.086 ТО-1
Техническое описание и инструкция по монтажу и эксплуатации 0ГК.412.086 ТО-0
Технические характеристики
| Технические характеристики | Значение |
|
Номинальное напряжение высшей стороны, кВ |
110; 220 |
|
Номинальное напряжение на средней стороне, кВ |
35 |
|
Номинальное напряжение на низшей стороне, кВ |
10 (6) |
|
Мощность силового трансформатора, кВА |
до 125 000 |
|
Номинальный ток cборных шин, А |
1 000; 2 000 |
|
Ток электродинамической стойкости, кА |
26; 65; 80; 102; 128 |
|
Ток термической стойкости, кА |
10; 25; 31,5; 40; 50 |
Перечень комплектующей аппаратуры
| Комплектующая аппаратура | 10 кВ | 35 кВ | 110 кВ | 220 кВ |
|
Выключатель |
ВВУ-СЭЩ |

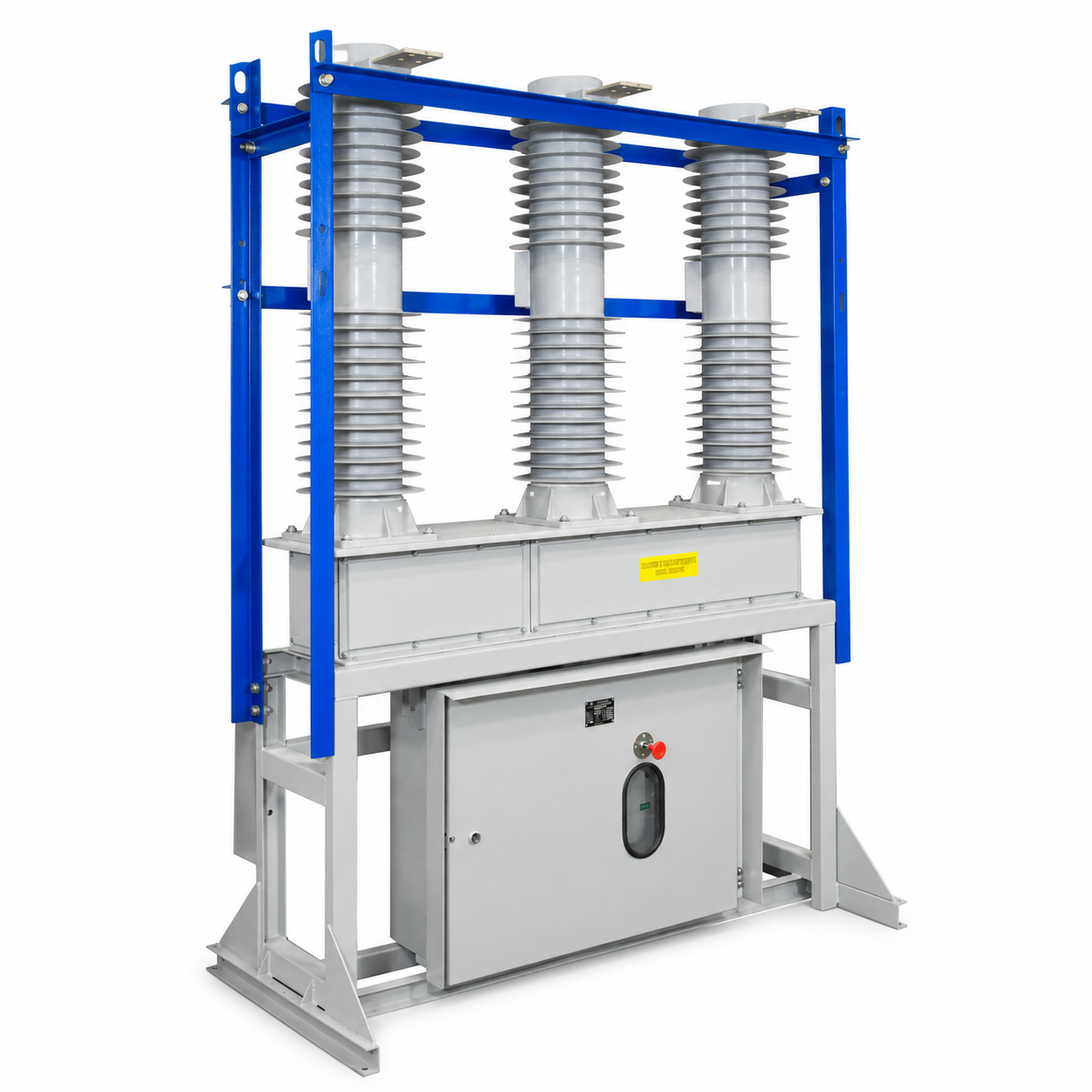

ВВH-СЭЩ |
ВГТ-СЭЩ |
ВГТ-220 |
|
Разъединитель |
|

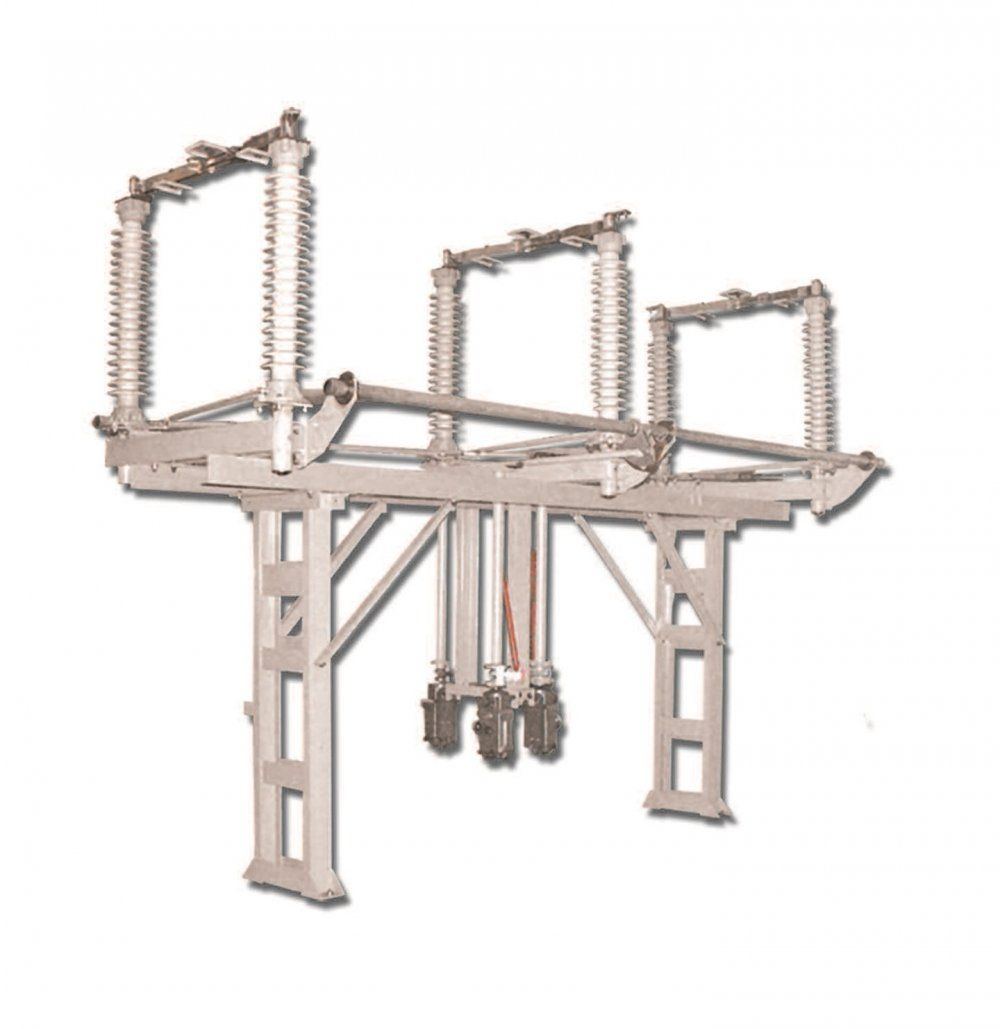

РГПЗ-СЭЩ |

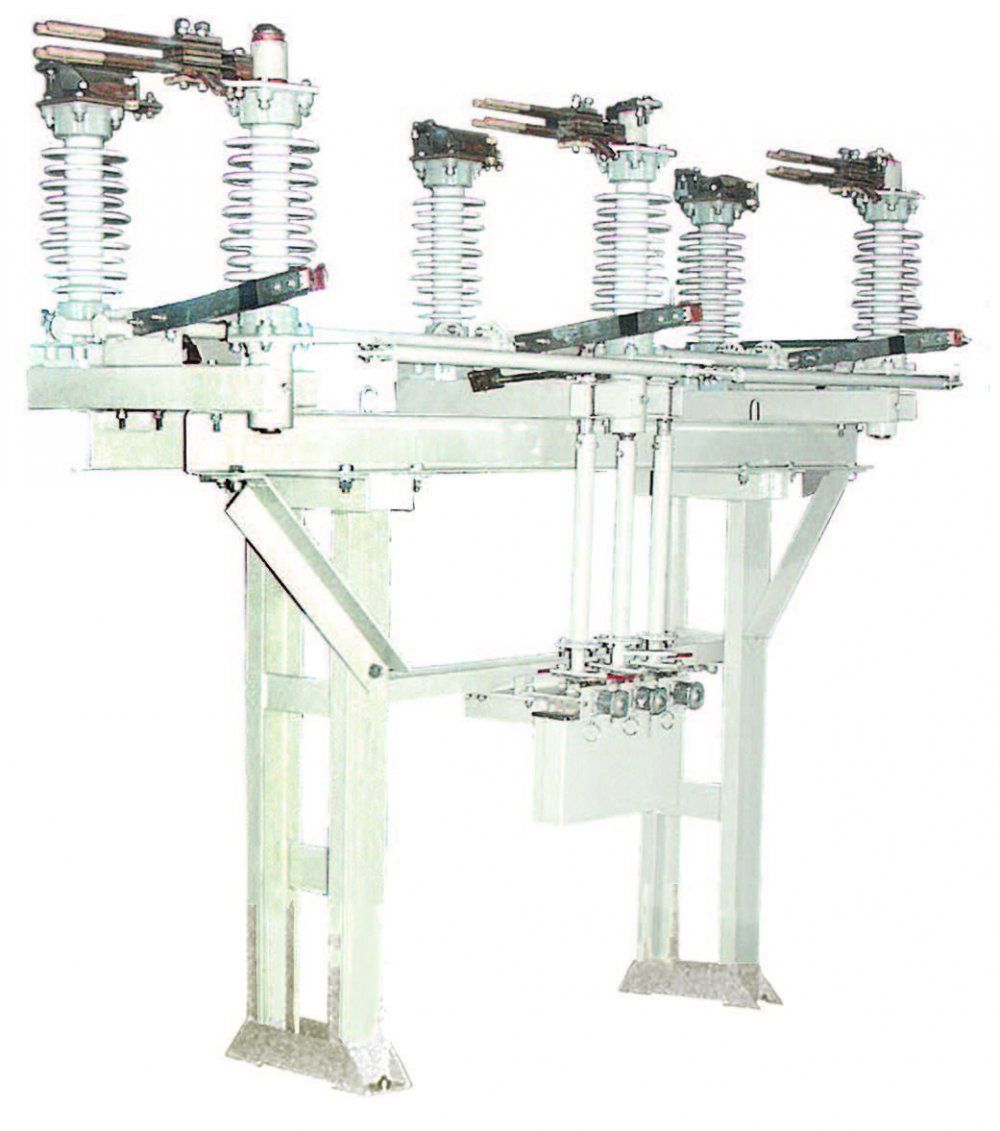

РН-СЭЩ |
РН-СЭЩ |
|
Силовой трансформатор |

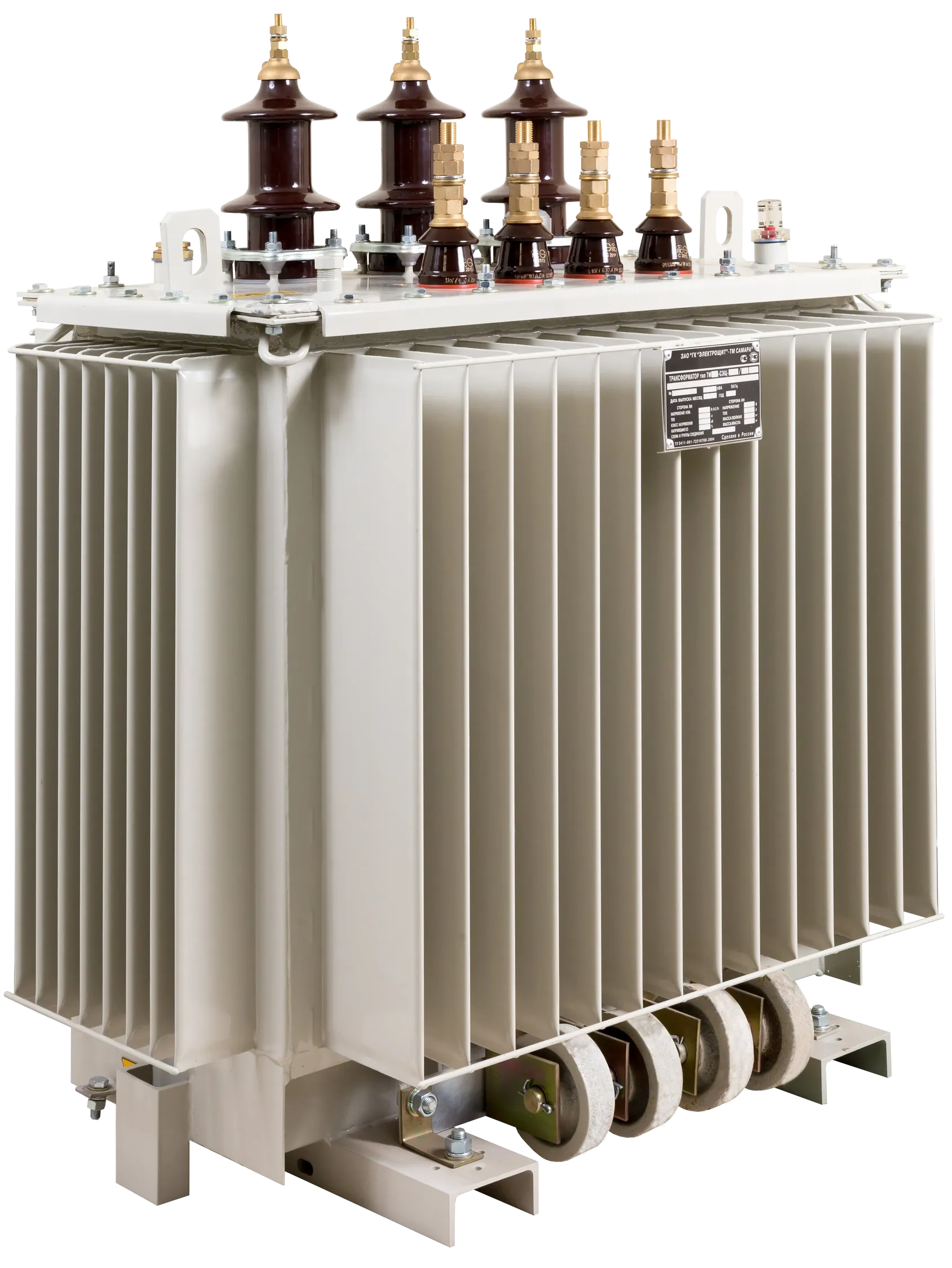

ТМГ-СЭЩ |
|
|
АТДЦТН-63000/220/110 |
|
Измерительный трансформатор |
ЗНОЛ-СЭЩ; НОЛ-СЭЩ |
НАМИ; ТОЛ-СЭЩ; ТФЗМ; ТОГ |
НКФ-110; ТФЗМ-110; ЗНГА; ЗНОГ; TG |
НАМИ-220; ТФЗМ-220; ЗНОГ; ЗНГА |
|
Конденсаторные установки |
|
УКЛ 56-6,3-450 |
