Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ

Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) используется в нефтегазовой промышленности. Подстанция предназначена для преобразования и распределения электроэнергии.

Cделать заказ
Добавить в список

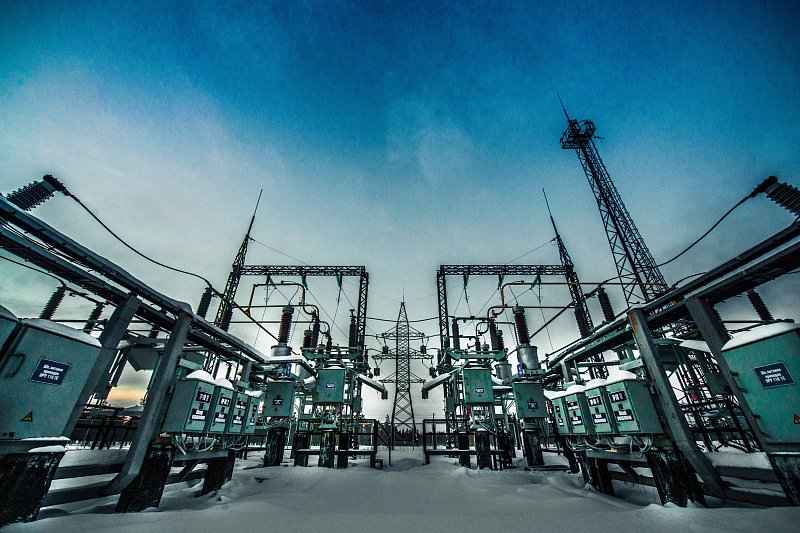

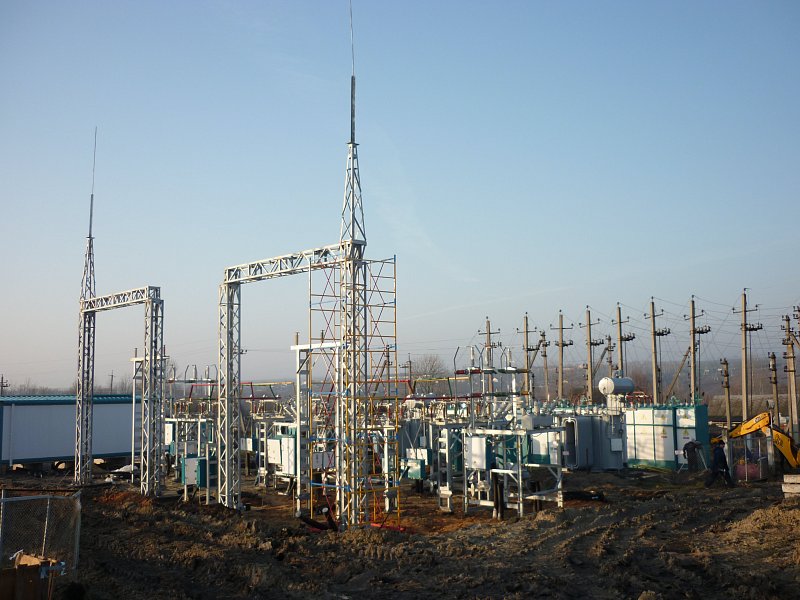

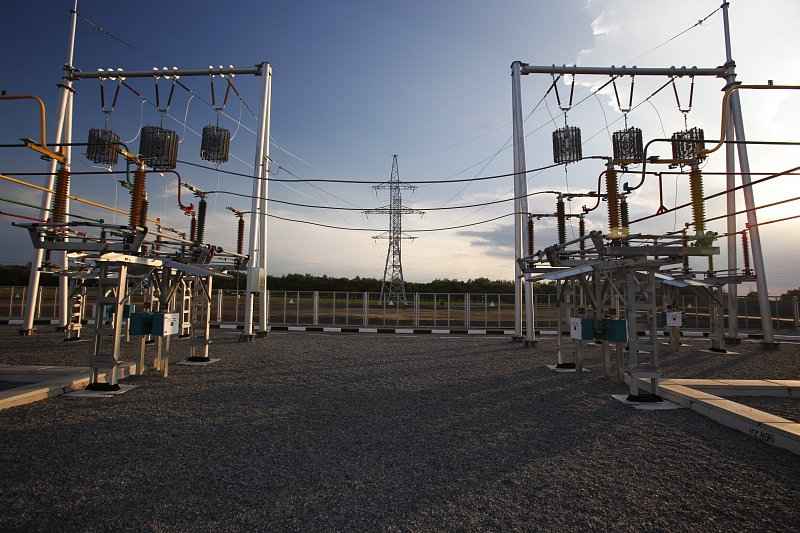

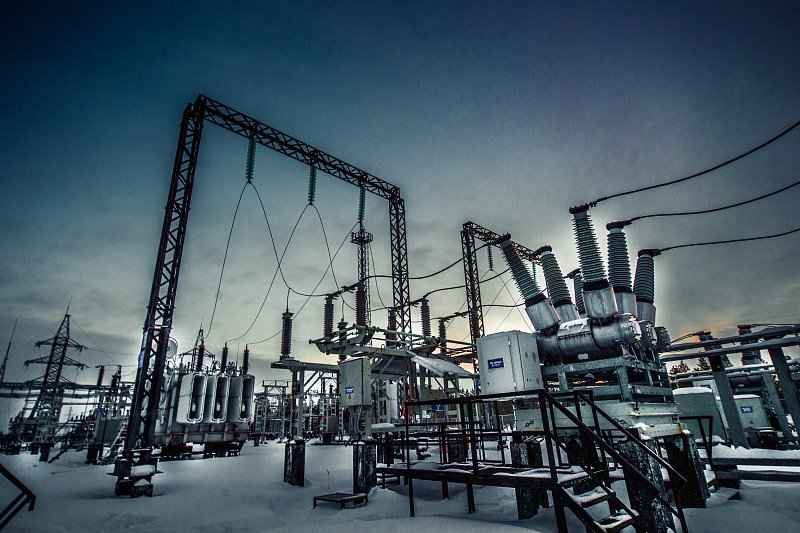

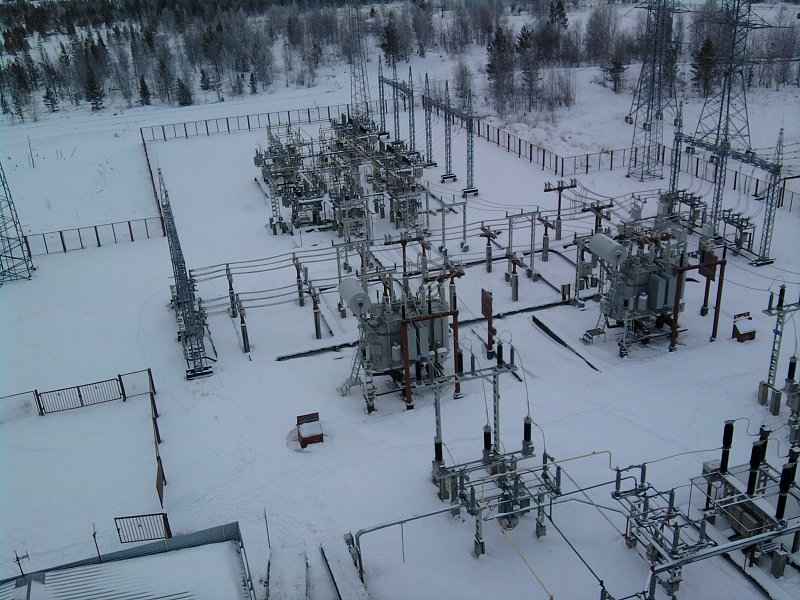

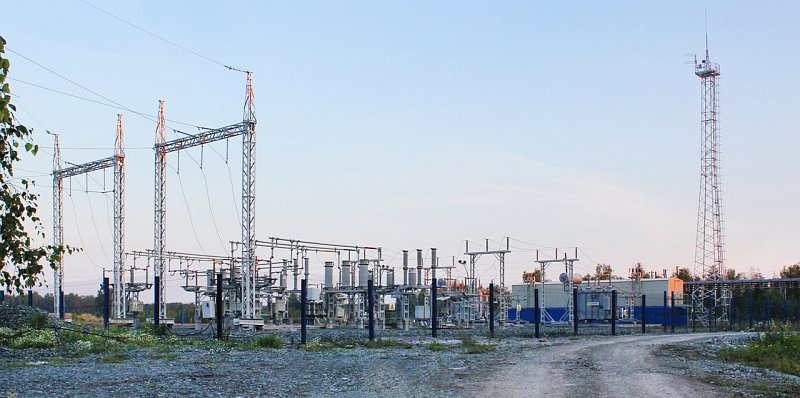

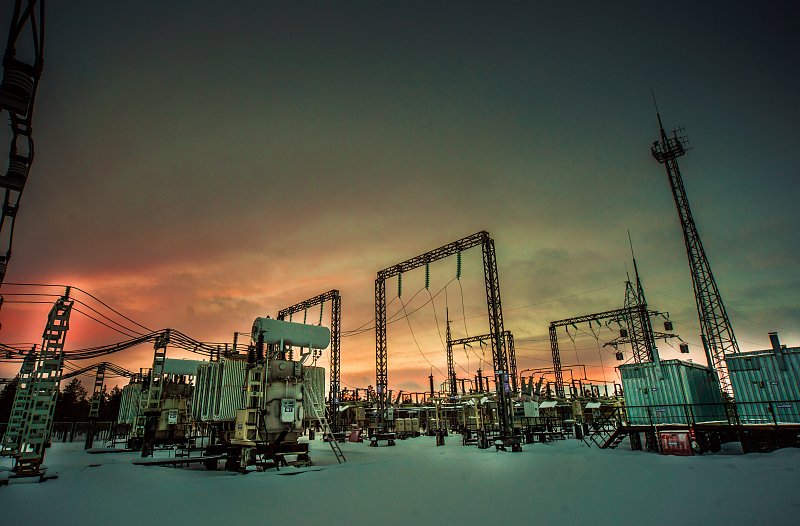

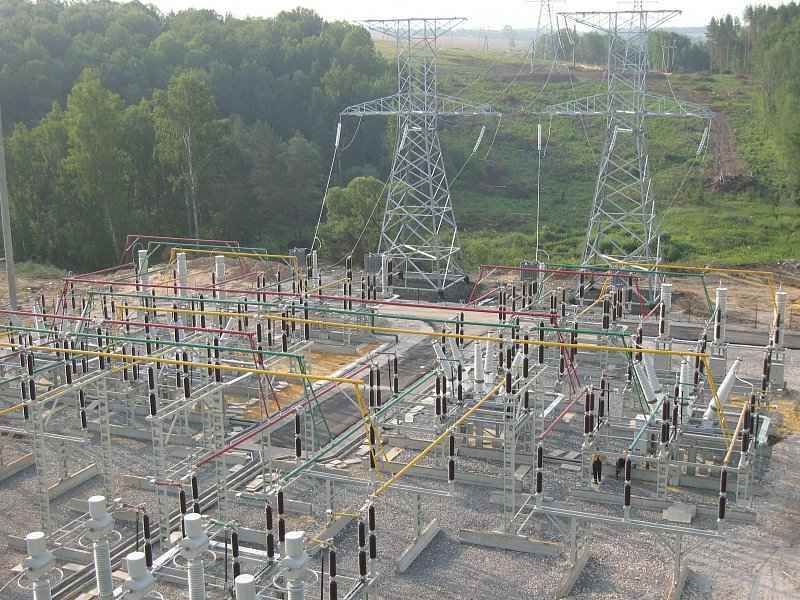

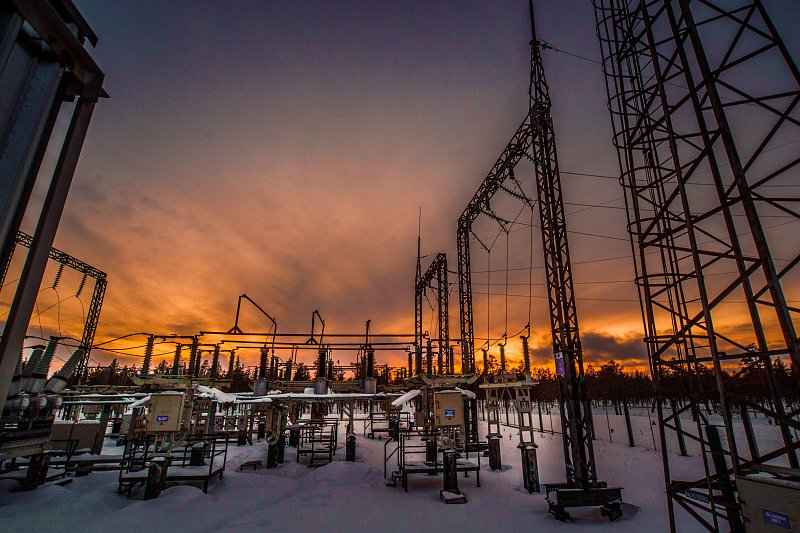

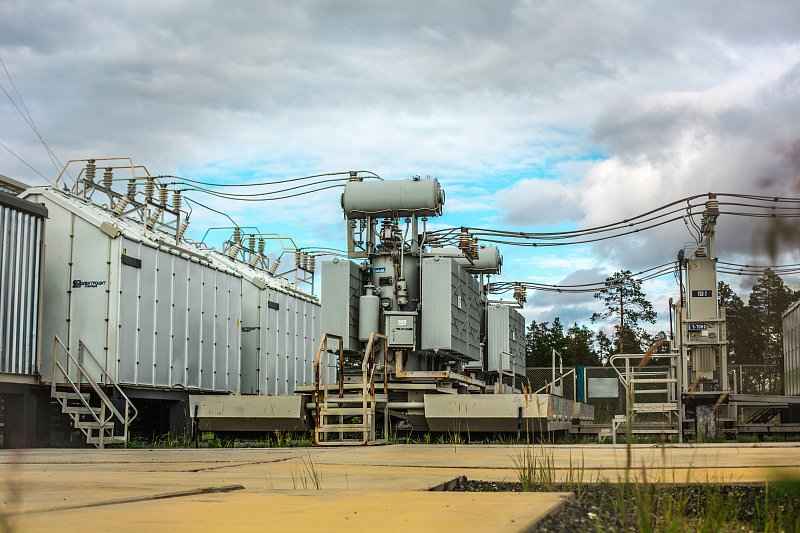

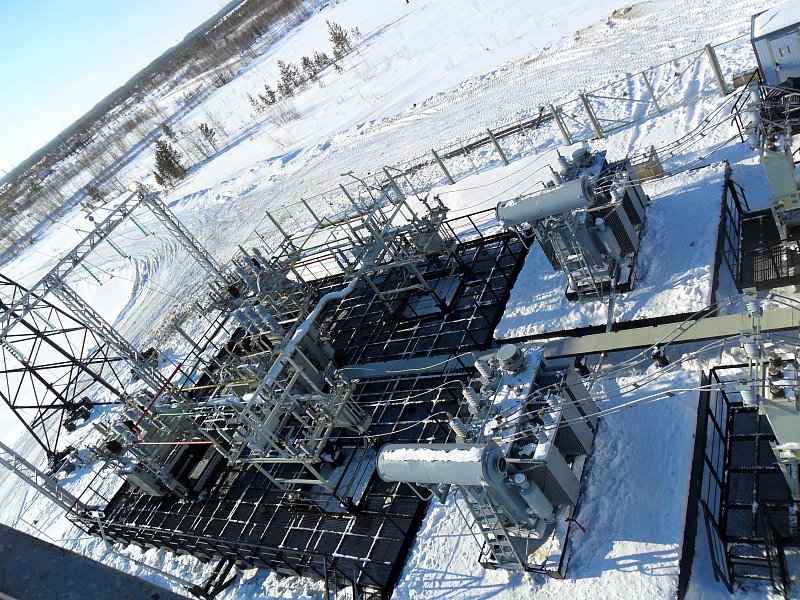

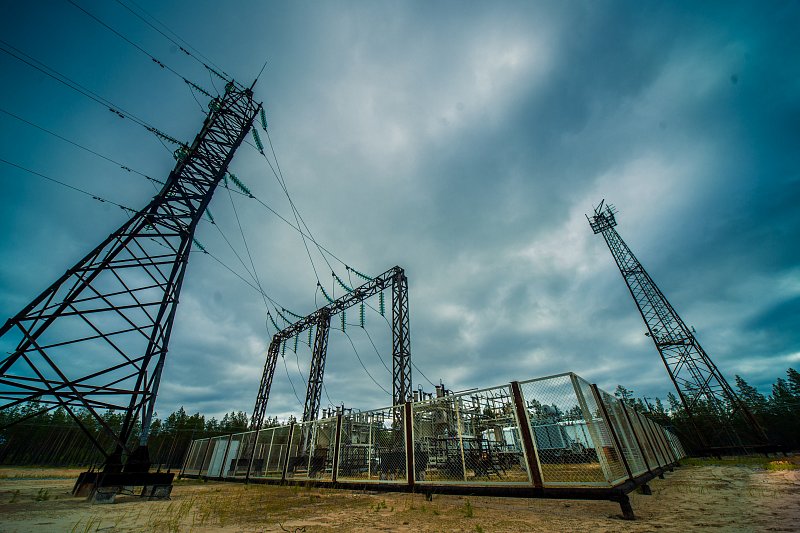

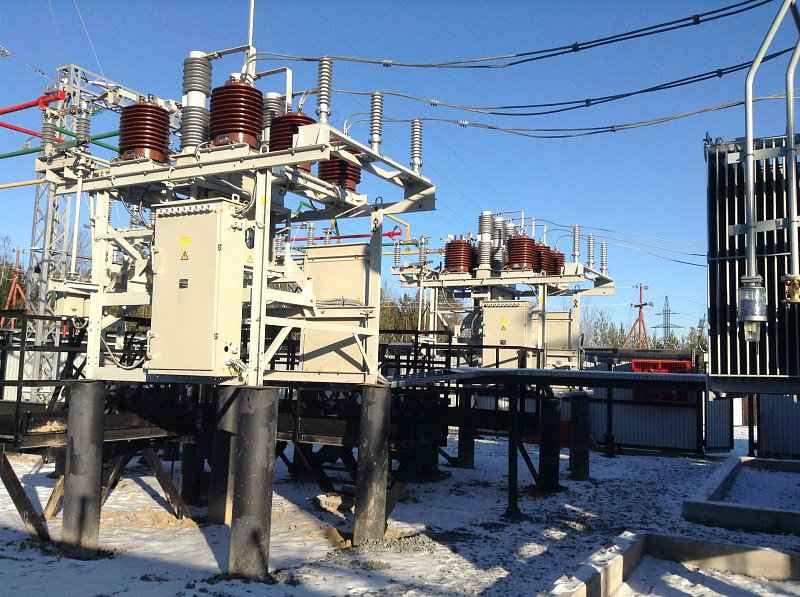

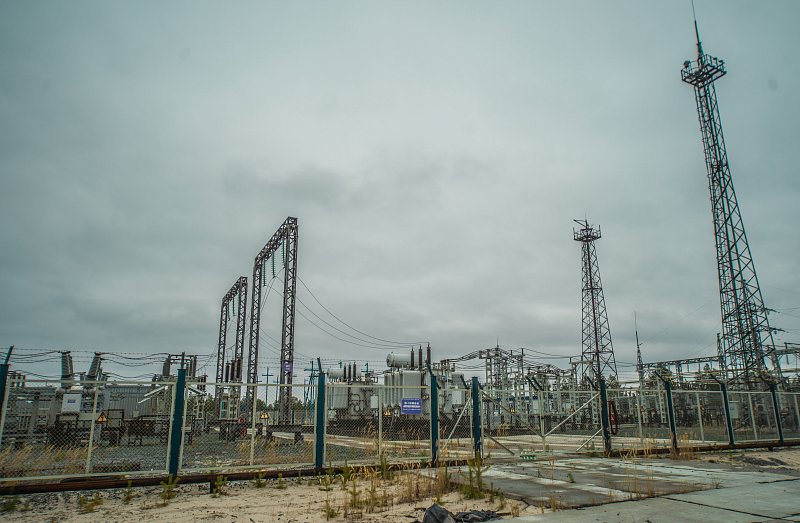

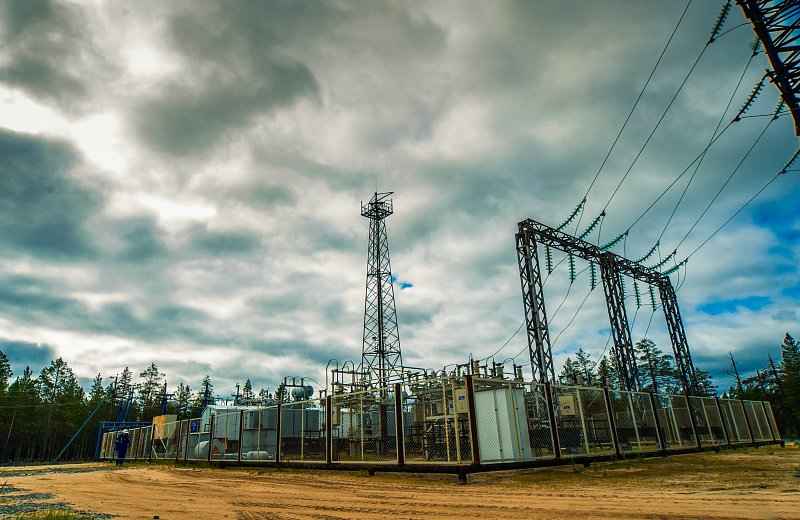

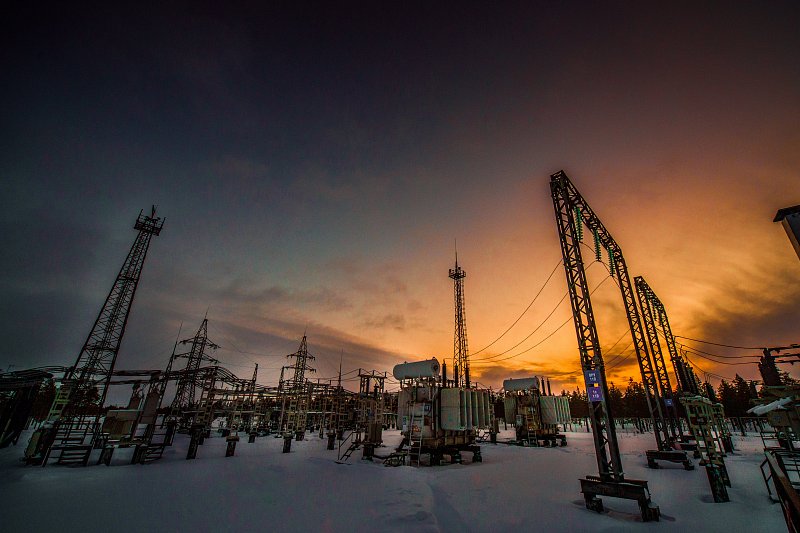

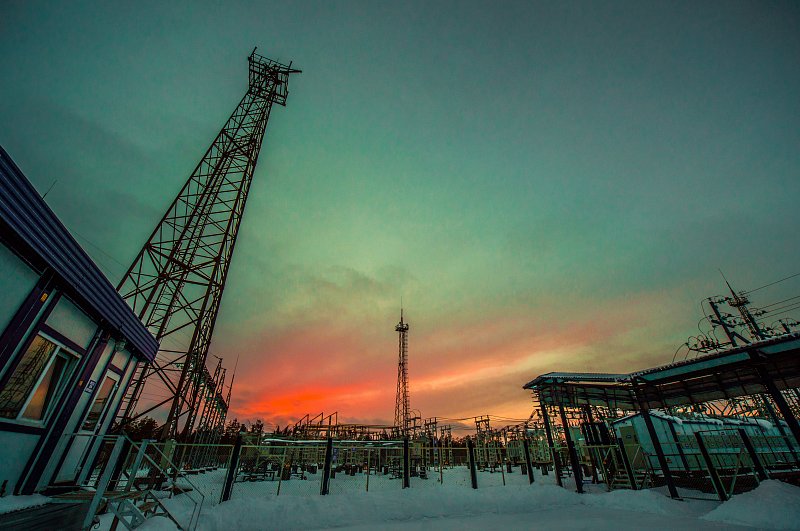

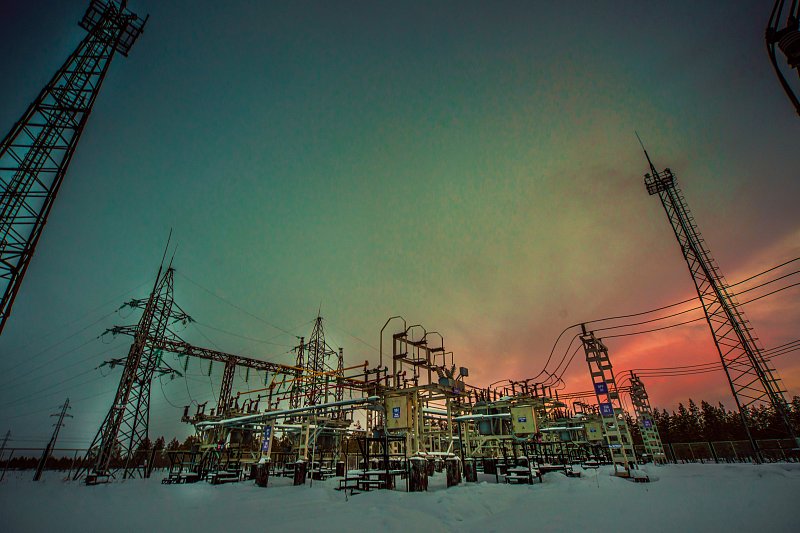

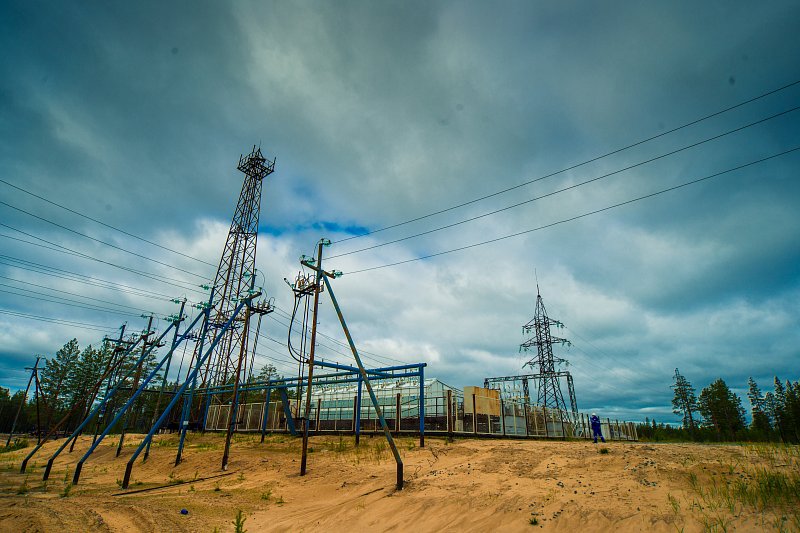

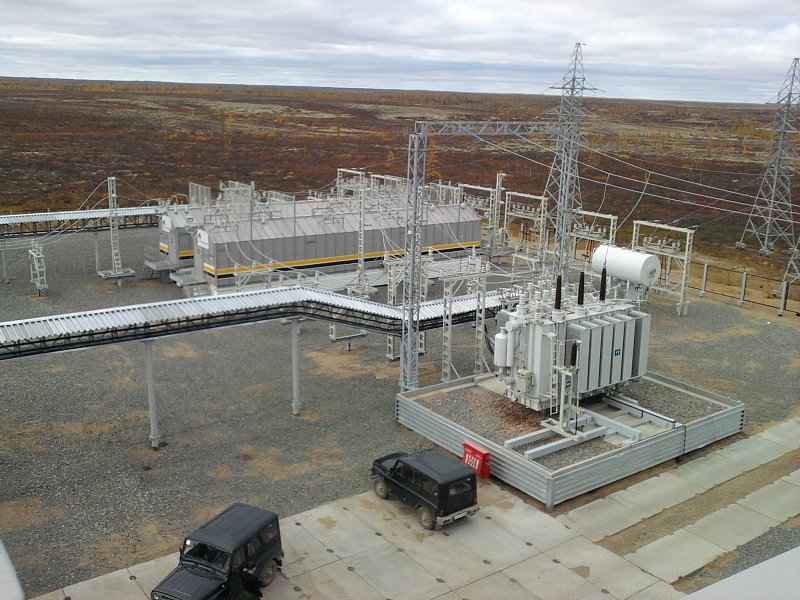

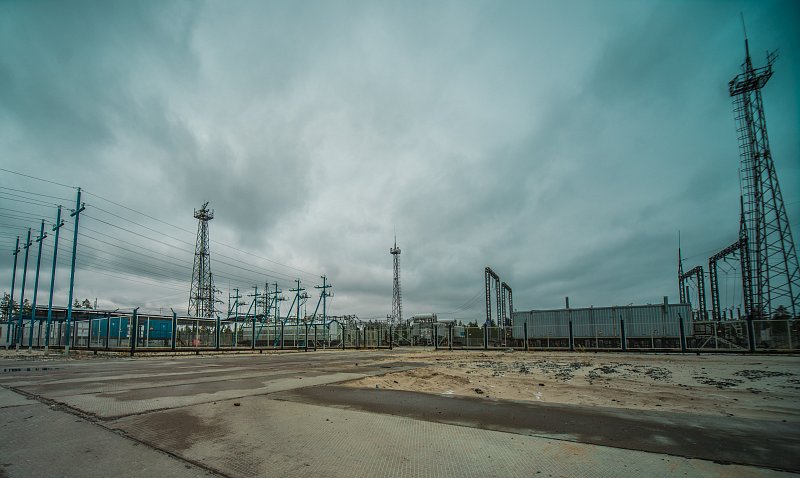

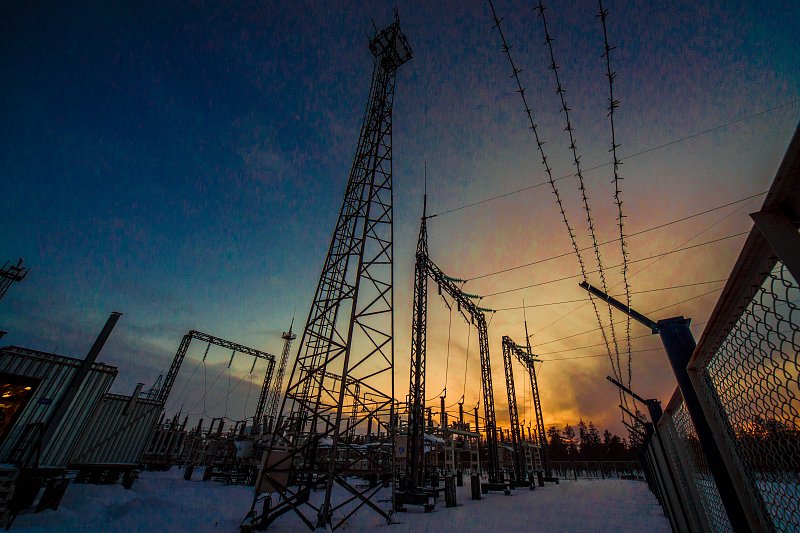

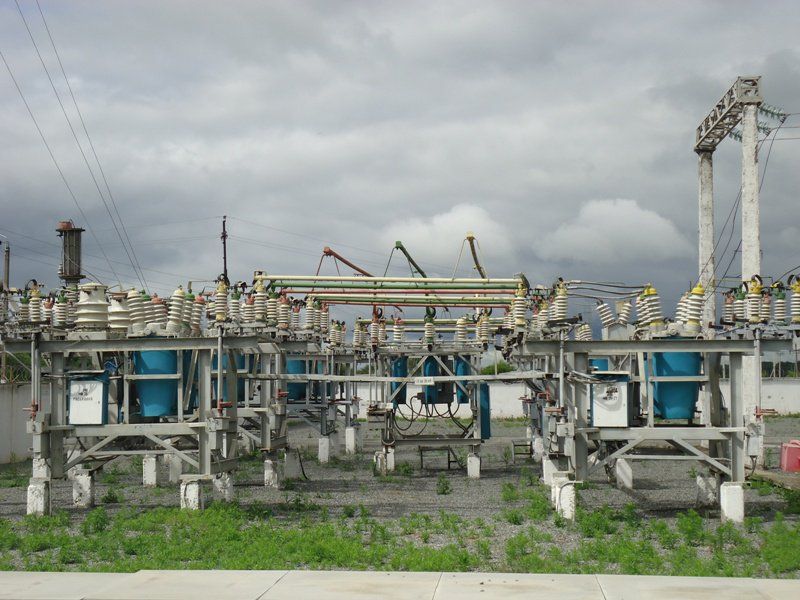

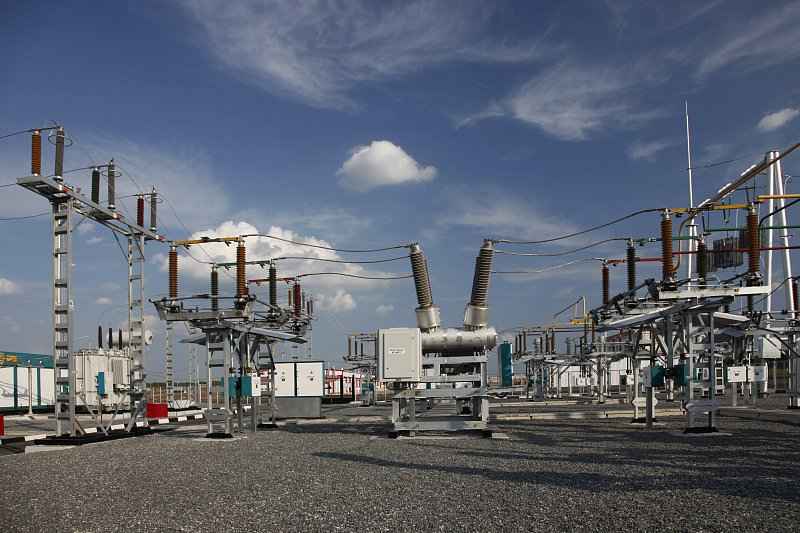

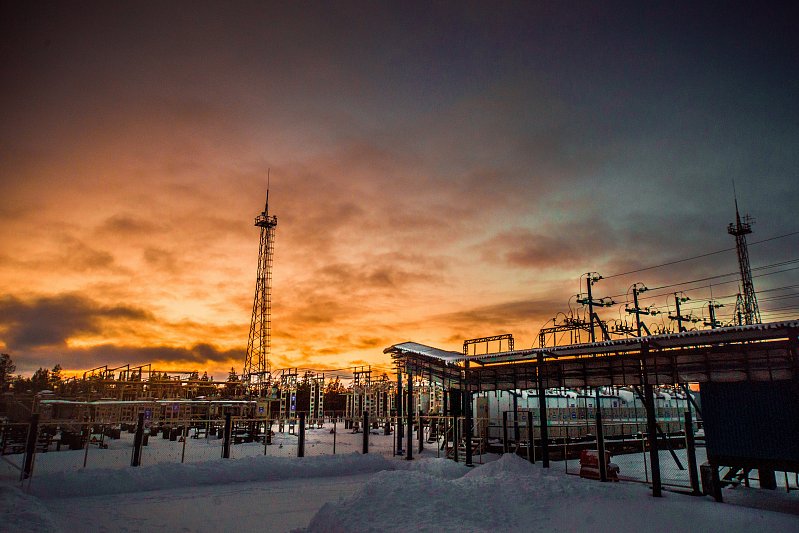

Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 1 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 2 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 3 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 4 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 5 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 6 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 7 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 8 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 9 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 10 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 11 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 12 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 13 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 14 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 15 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 16 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 17 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 18 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 19 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 20 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 21 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 22 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 23 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 24 Подстанция трансформаторная комплектная КТП-СЭЩ-Б(М) 220/110/35/10(6) кВ - фото 25
Общее описание
Техническая информация

Преимущества

  • Опыт надежной эксплуатации более 30 лет.
  • Работа в широком диапазоне температур от -60° до +40°С.
  • Высокая сейсмостойкость – 9 баллов по MSK-64.
  • Комплектная поставка, наряду с оборудованием поставляются мачты освещения, порталы, молниеотводы, ограда, распределительные устройства 10(6) кВ.
  • Возможность транспортировки блоков любым видом транспорта, как железнодорожным, так и автомобильным.
  • Поставка подстанции готовыми блоками, что облегчает и сокращает сроки монтажа подстанции.
  • Имеет автоматическую систему управления.
  • Возможность управления подстанцией с помощью телеуправления.

Документация

Технические характеристики

Технические характеристики Значение
Номинальное напряжение высшей стороны, кВ
110; 220
Номинальное напряжение на средней стороне, кВ
35
Номинальное напряжение на низшей стороне, кВ
10 (6)
Мощность силового трансформатора, кВА
до 125 000
Номинальный ток cборных шин, А
1 000; 2 000
Ток электродинамической стойкости, кА
26; 65; 80; 102; 128
Ток термической стойкости, кА
10; 25; 31,5; 40; 50

Перечень комплектующей аппаратуры

Комплектующая аппаратура 10 кВ 35 кВ 110 кВ 220 кВ
Выключатель
ВВУ-СЭЩ
ВВH-СЭЩ
ВГТ-110  ВГТ-220
Разъединитель

РГПЗ-СЭЩ
РН-СЭЩ
РН-СЭЩ
Трансформатор
ТМГ-СЭЩ
НАМИ; ТОЛ-СЭЩ;
НКФ-110; ТФЗМ-110
АТДЦТН-63000/220/110; НАМИ-220; ТФЗМ-220
Конденсаторные установки

УКЛ 56-6,3-450


Технические характеристики

Технические характеристики Значение
Номинальное напряжение высшей стороны, кВ
110; 220
Номинальное напряжение на средней стороне, кВ
35
Номинальное напряжение на низшей стороне, кВ
10 (6)
Мощность силового трансформатора, кВА
до 125 000
Номинальный ток cборных шин, А
1 000; 2 000
Ток электродинамической стойкости, кА
26; 65; 80; 102; 128
Ток термической стойкости, кА
10; 25; 31,5; 40; 50
