ОБЛАСТИ ПРИМЕНЕНИЯ:
- в нефтегазовой отрасли
- в угольной и металлургической промышленности
- в распределительных сетях энергокомплекса
- для нужд промышленных предприятий
Преимущества
БЕЗОПАСНОСТЬ
- Максимальная локализационная стойкость IAC AFLR 40 кА 1 сек, что обеспечивает защиту персонала с 4 сторон при внутренних дуговых замыканиях;
- Внутри отсека выкатного элемента используются металлические заземленные шторки, отделяющие токоведущие части от нетоковедущих, которые можно дополнительно блокировать навесными замками;
- Продуманная система механических и электромагнитных блокировок, исключающая неправильные операции;
- Возможность дистанционного управления выкатным элементом и заземлителем
НАДЕЖНОСТЬ
- Полный набор типовых испытаний КРУ 80-й серии и основных компонентов выполнен в российских аккредитованных лабораториях;
- Дополнительно были пройдены и другие испытания, не входящие в программу обязательных испытаний: сейсмостойкость, БАВР, беспроводной термомониторинг;
- В составе изделия применяются основные компоненты производства Электрощит Самара: вакуумные выключатели, измерительные трансформаторы тока и напряжения, трансформаторы тока нулевой последовательности, заземлители, имеющие большой опыт эксплуатации в РФ в самых разных условиях эксплуатации;
- Онлайн-мониторинг температуры контактных соединений с использованием беспроводных датчиков
ПРОСТОТА
- Встроенная тележка сокращает время обслуживания секции;
- Двухстороннее обслуживание обеспечивает удобный доступ к кабельному отсеку при монтаже и техническом обслуживании;
- На интегрированную тележку может быть установлен трансформатор напряжения на вводе
- КРУ с цифровым паспортом – вся актуальная документация на распределительное устройство доступна через QR-код и потерять теперь ее невозможно
Документация
Каталог продукции
Техническая информация
Опросный лист
Технические характеристики
| Наименование параметра | КРУ СЭЩ-80-10Н | КРУ СЭЩ-80-10С |
|
Номинальное напряжение, кВ |
6; 10 |
6; 10 |
|
Номинальный ток главных цепей, A |
630; 800; 1000; 1250; 1600; 2000; 3150; 4000 |
630; 800; 1000; 1250; 1600; 2000 |
|
Номинальный ток отключения выключателя, кА |
20; 25; 31,5; 40 |
20; 31,5 |
|
Габаритные размеры, мм: |
||
|
Ширина × Высота × Глубина |
600 (750, 1000) × 2715 × 1650 | 600 (750, 1000) × 2800 × 1400 |
Перечень комплектующей аппаратуры
|
Выключатели |
ВВУ-СЭЩ; ВВМ-СЭЩ |
|
Трансформаторы тока (КРУ СЭЩ-80-10Н) |
ТОЛ-СЭЩ; ТШЛ-СЭЩ |
|
Трансформаторы тока (КРУ СЭЩ-80-10С) |
ТПЛ-СЭЩ |
|
Трансформаторы напряжения (КРУ СЭЩ-80-10Н) |

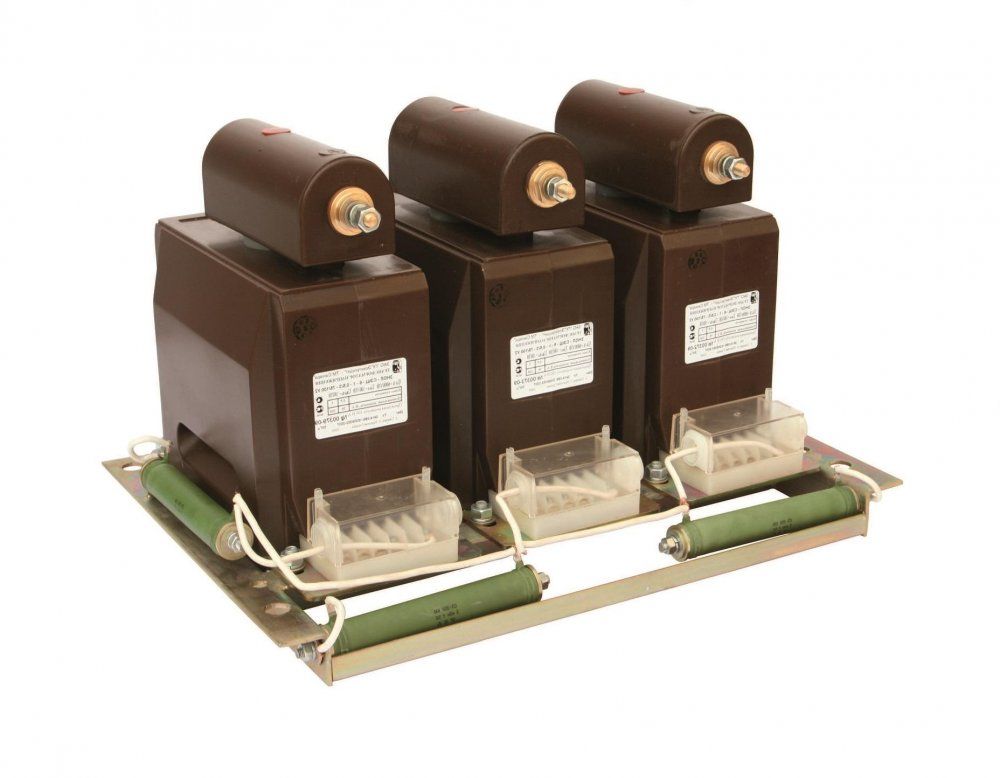

НОЛ-СЭЩ; ЗНОЛ-СЭЩ; 3хЗНОЛ-СЭЩ; НАЛИ-СЭЩ |
|
Трансформаторы напряжения (КРУ СЭЩ-80-10С) |
ЗНОЛ-СЭЩ; НАЛИ-СЭЩ |
|
Трансформаторы тока нулевой последовательности |
ТЗЛК(Р)-СЭЩ |
|
Трансформаторы тока собственных нужд |
ТЛС-СЭЩ |
В шкафы КРУ СЭЩ-80 может быть установлено оборудование и других производителей по требованию заказчика. Полный список оборудования, используемого в КРУ СЭЩ-80, можно посмотреть в технической информации.
