КСО-298М

Общее описание

Изготовленная компанией Электрощит Самара сборная камера КСО-СЭЩ-298М с односторонним обслуживанием сможет выступить как надежный и бесперебойный элемент в системе энергообеспечения для самых разных объектов: от городских сетей до подстанций в добывающих отраслях промышленности. Секрет подобной универсальности – в продуманной конструкции и проверенных комплектующих. За счет нашего опыта, насчитывающего несколько десятилетий разработки и выпуска распределительных устройств, оборудование модели КСО-298М демонстрирует одни из лучших характеристик на рынке: вы будете уверены в его продуктивности!

Одним из лучших доказательств высокого уровня исполнения нашего оснащения является тот факт, что такие камеры пользуются спросом во всех регионах России и даже в других странах. Это объясняется тем, что у ячейки КСО-298 есть целый ряд важнейших преимуществ:

  • Стабильность в эксплуатации. Все ключевые узлы электрооборудования компания Электрощит Самара производит самостоятельно на одном заводе – это гарантия полной совместимости между собой. При этом модель КСО-298М, как и все другие распределительные устройства, мы делаем лишь на точном, современном иностранном оснащении. Поэтому вам гарантирована долговечность техники!
  • Технологичность. Несмотря на компактность размеров, в этом оснащении собрано много оригинальных решений, повышающих функциональность. За счет этого камера КСО-СЭЩ-298М позволяет использовать нестандартные схемы подключения, применять ее для замены камер КСО в реконструкции и расширения подстанции с распредустройствами с изолированной или заземленной через дугогасительный реактор нейтралью и т.п.
  • Готовность к работе. Оборудование Электрощит Самара поставляется в полностью укомплектованном виде. Поэтому вы можете, не теряя времени, произвести монтаж, наладку, подключение и запуск устройства КСО-298М. Важно также отметить, что оно отвечает действующим на данный момент в России ГОСТам относительно подобного оснащения и имеет декларацию о соответствии.
  • Привлекательная стоимость. С продукцией нашей компании вы можете в немалой степени сократить собственный бюджет на создание эффективной распределительной энергосети. Ведь цена ячейки КСО-298 с напряжением 6(10) кВ находится на выгодном для вашего предприятия уровне. Благодаря масштабу, отработке технологического процесса и отсутствию посредников вы получаете лучшие прайсы!

Обращайтесь в Электрощит Самара – сделайте свой рациональный выбор. Ведь качественное электрооборудование КСО-298М поможет развитию вашей компании!


Применение нового вакуумного выключателя ВВЕ-СЭЩ с пружинным приводом, изготавливаемого на современной автоматизированной линии с дополнительным контролем качества.
Компактность камеры по высоте с возможностью размещения в бетонных подстанциях.
Наличие нестандартных схем главных цепей для БКРУ, обеспечивающих питание оборудования скважин на кустовых месторождениях нефтедобывающих компаний.
Удобство эксплуатации за счет увеличения зоны разделки кабеля и возможности демонтажа вакуумного выключателя без демонтажа всей камеры целиком.
Высокая эргономичность и надежность модернизированной системы приводов разъединителей и системы блокировок между ними.
Современный привлекательный промышленный дизайн продукта с применением заклепочных технологий для металлоконструкций из стойкой к коррозии оцинкованной стали.

Технические характеристики

Технические характеристики
Значение
Номинальное напряжение, кВ
6; 10
Номинальный ток главных цепей, A
630-1 600
Номинальный ток отключения выключателя, кА
20
Габаритные размеры, мм, не более
Ширина×Высота×Глубина
750×2365×1365

Перечень комплектующей аппаратуры

Выключатели
ВВУ-СЭЩ; ВВE-СЭЩВНА-СЭЩ
Трансформаторы тока
ТОЛ-СЭЩ-10ТПЛ-СЭЩ-10
Трансформаторы тока нулевой последовательности
ТЗЛК-СЭЩ-0,66; ТЗЛКР-СЭЩ-0,66; CSH-120(200)
Трансформаторы напряжения
ЗНОЛ-СЭЩ-6(10)НАЛИ-СЭЩ-6(10)
Трансформаторы собственных нужд
ТЛС-СЭЩ-25; ТЛС-СЭЩ-40ОЛС-СЭЩ-0,63; ОЛС-СЭЩ-1,25
Ограничители перенапряжений
ОПН-6(10)
Предохранители
ПКТ; ПКН

ПРЕИМУЩЕСТВА ДЛЯ ПОЛЬЗОВАТЕЛЯ

КСО-СЭЩ-298М – предназначена для приема и распределения электрической энергии с номинальным значением напряжения 6 и 10 кВ переменного трехфазного тока 630-1600 А с частотой 50 Гц систем с изолированной нейтралью или заземленной через дугогасительный реактор

КСО-СЭЩ-298М – модернизированная конструкция:

  • Снижены потери передачи электроэнергии. Сведено к минимуму количество разборных контактных соединений, в частности неподвижные контакты РВ крепятся непосредственно к ТТ
  • Снижение затрат электроэнергии при эксплуатации КСО. (Применены светодиодные лампы освещения камер)
  • Дуговая защита на оптоволоконных датчиках снижает до минимума время воздействия открытой дуги, исключительно селективна, практически исключает ложные срабатывания
  • Высокая антикоррозионная стойкость. Каркас и большинство деталей выполнены из оцинкованной стали
Преимущества Конструктивные особенности
Безопасность Электромагнитная система блокировок, предотвращающих ошибочные действия Индикация наличия напряжения
Компактность Высота оптимальна для бетонных подстанций, высота блока 2500 мм
Надежность Все основные узлы (выключатель, трансформаторы тока и напряжения, изоляторы, микропроцессорная защита) изготовлены на Электрощит Самара
Современный привлекательный промышленный дизайн продукта с применением заклепочных технологий для металлоконструкций
из стойкой к коррозии оцинкованной стали
Удобство эксплуатации Удобство эксплуатации за счет увеличения зоны разделки кабеля
Возможность демонтажа вакуумного выключателя без демонтажа всей камеры целиком
Широкий диапазон применения Номинальный ток до 1600 А, позволяет применять камеры вместо классических ячеек КРУ
Широкий диапазон применяемого оборудования Широкий выбор схем первичных соединений

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Наименование параметра Значение параметра
Номинальное напряжение, кВ 6,0; 10,0
Наибольшее рабочее напряжение, кВ 7,2; 12,0
Номинальная частота, Гц 50
Номинальный ток главных цепей КСО с вакуумным выключателем и разъединителем, А 630; 1000; 1600
Номинальный ток сборных шин, А 630; 1000; 1600
Номинальный первичный ток встроенных трансформаторов тока, А 10 ÷ 2000
Номинальный ток отключения встроенного вакуумного выключателя, кА 20
Ток термической стойкости, кА 20
Ток электродинамической стойкости, кА 51
Номинальное напряжение вспомогательных цепей переменного и постоянного тока, В 220
Габаритные размеры камер, мм:
все камеры (кроме камер с двумя вакуумными контакторами, ТСКС):
  • ширина
  • высота со сборными шинами
  • глубина камер в основании, для планов
камеры с двумя вакуумными контакторами, ТСКС
  • ширина
  • высота со сборными шинами
  • глубина камер в основании, для планов


750
2366
1100

1000
2366
1100
Масса камер, кг, не более 243-600
Индикатор энергетической эффективности Потери не более 0,088%

ВСТРАИВАЕМОЕ ОБОРУДОВАНИЕ

Выключатель вакуумный ВВУ-СЭЩ, ВВЕ-СЭЩ
Выключатель нагрузки автогазовый ВНА-СЭЩ
Трансформаторы тока ТОЛ-СЭЩ-10; ТПЛ-СЭЩ-10
Трансформаторы тока нулевой последовательности ТЗЛК(Р)-СЭЩ-0,66
Торы нулевой последовательности CSH120, CSH200
Трансформаторы напряжения НАЛИ-СЭЩ ЗНОЛ-СЭЩ-6(10) НОЛ-СЭЩ-6(10)
Трансформаторы собственных нужд ОЛС-СЭЩ-0,63; ОЛС-СЭЩ-1,25 ТЛС-25; ТЛС-40 ТСКС-40
В шкафы КСО-СЭЩ-298М может быть установлено оборудование и других производителей по требованию заказчика Полный список оборудования, используемого в КСО-СЭЩ-298М, представлен в технической информации ТИ-155-2011

ОСОБЕННОСТИ УСТРОЙСТВА

  1. Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены следующие механические и электрические блокировки:
    • блокировка включения главных ножей шинного разъединителя при включенных заземляющих ножах
    • блокировка включения заземляющих ножей шинного разъединителя при включенных главных ножах
    • блокировка включения главных ножей линейного разъединителя при включенных заземляющих ножах
    • блокировка включения заземляющих ножей линейного разъединителя при включенных главных ножах
    • блокировка включения выключателя (электрическая) при:
      • коммутации шинным разъединителем
      • разомкнутых главных ножах шинного разъединителя
    • блокировка привода главных ножей шинного разъединителя при включенном выключателе
    • блокировка включения выключателя (электрическая) при:
      • коммутации линейным разъединителем
      • разомкнутых главных ножах линейного разъединителя
    • блокировка привода главных ножей линейного разъединителя при включенном выключателе
    • внешние блокировки включения выключателя (электрические)
    • блокировка, не допускающая включение выключателя ввода, секционного выключателя и шинного разъединителя вводного шкафа при включенных заземляющих ножах заземления сборных шин камер
    • в КСО реализуется обязательное наличие двух нормально закрытых и двух нормально открытых контактов от поворотных переключателей (без применения промежуточных реле повторителей) на основных и заземляющих ножах для организации цепей электромагнитной блокировки
  2. Трансформаторы тока расположены на задней стенке, трансформаторы подключаются кабелем длиной 3,5 метра непосредственно к клеммам внутри релейного шкафа
  3. КСО-298М является устройством одностороннего обслуживания. Все оперативные переключения, доступ в отсек линейных присоединений и в релейный шкаф осуществляются со стороны фасада

КОМПОНОВКА И КОНСТРУКЦИЯ

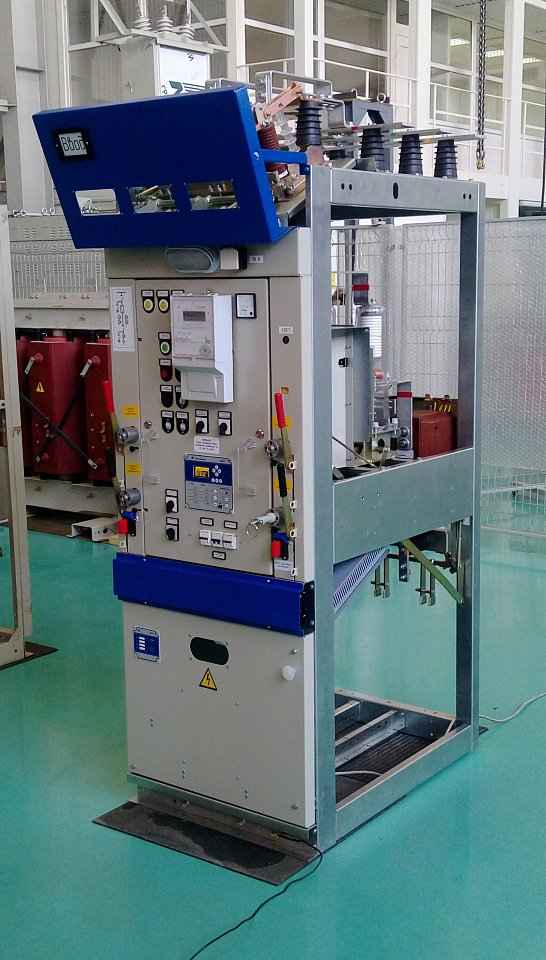

Камера КСО-СЭЩ-298М представляет собой каркасно-модульную конструкцию, собранную из отдельных модулей со встроенными в них аппаратами, приборами измерения, управления, релейной защиты, автоматики и сигнализации

Камера собрана из листовых панелей толщиной 2-3 мм, все детали защищены от коррозии полимерным лакокрасочным либо гальваническим покрытием. С фасада имеются двери для доступа к оборудованию

Присоединения (вводы и выводы) в камеру являются кабельными. При необходимости ЗАО «ГК «Электрощит» – ТМ Самара» готово разработать и изготовить камеры с другими вариантами присоединений

Кабельный ввод в камеру КСО-298М осуществляется через кабельные каналы снизу камеры и с подсоединением внутри камеры. Конструкция камеры позволяет подключать не более трех трехжильных высоковольтных кабелей сечением 240 мм2 или шести одножильных высоковольтных кабелей сечением до 500 мм2. Кронштейн с хомутом для крепления кабеля и трансформатором тока нулевой последовательности устанавливается на одном из швеллеров на необходимом расстоянии, которое может меняться с шагом в 50 мм по всей длине швеллера

Сборные шины КСО расположены над камерой и отгорожены карнизом. Ближняя к фасаду шина – шина фазы С, средняя – шина фазы В, дальняя от фасада – шина фазы А. Доступ к сборным шинам осуществляется через съемный защитный кожух лицевой панели

Шинные и линейные РВ и ЗР размещены на верхней и задней стенках ячейки. Приводы аппаратов расположены на фасадной стороне камеры и имеют фиксированные включенное и отключенное положения. На приводах предусмотрена возможность установки электромагнитных и механических блокировочных замков

Заземление камеры выполняется подсоединением шины заземления к основанию камеры с помощью болта заземления. Металлические части встроенного оборудования и доступные прикосновению металлические конструкции имеют электрический контакт с каркасом камеры посредством шины заземления или зубчатых шайб

При двухрядном расположении в помещении на камерах устанавливаются шинные мосты. Шинные мосты представляют собой металлоконструкцию, собранную из опорных уголков и швеллеров с установленными на них изоляторами. Токоведущие части закрыты для доступа снизу и с боковых сторон шинного моста. Для выполнения секционирования шинным мостом необходимо секционные ячейки устанавливать крайними в ряду, при этом вывод из нижней части ячейки на шинный мост будет выполнен по боковой стенке шкафа (в кожухе шириной 300 мм)
